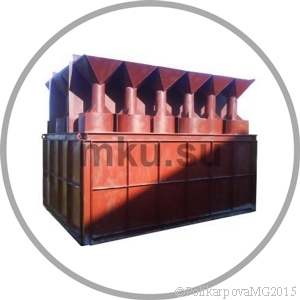

Батарейные циклоны БЦ 512

Батарейные циклоны БЦ 512 применяются для очистки от золы дымовых газов. Их используют для установки в твердотопливных котельных, паровых стационарных котлах производительностью 25-512 т/ч, водогрейных котлов теплопроизводительностью 10-50 Гкал/ч, максимальной температурой газов на выходе из котлов 400°С, работающих на малозольном буром и каменном угле, в золе которых содержится много свободной окиси кальция. Их устанавливают в газовом тракте после котла перед дымососом.

Батарейные циклоны БЦ 512 используются для очистки газов после технологических печей разного типа. Конструктивной особенностью батарейных циклонов – является возможность комплектации системой рециркуляции газов для увеличения эффективности очистки, соответственно коэффициента полезного действия, примерно на 2%.

Батарейные циклоны БЦ 512 могут использовать для улавливания слипающихся зол, забивающих батарейные циклоны других типов. Для улавливания золы торфа, могут применятся в двухступенчатой золоулавливающей установке после котлов, работающих на многозольных твердых топливах.

Модельный ряд производимых батарейных циклонов БЦ 512

Марка циклонов БЦ 512 Количество элементов Количество секций Расход газа, тыс. м³/ч Габаритные размеры циклона
Длина Ширина Высота
Циклон БЦ-512-1-(4x6) 16 1 44 4450 3560 7075
Циклон БЦ-512-1-(4x4) 16 1 44 4180 3650 7075
Циклон БЦ-512-Р-1-(4x6) 24 1 67 6050 3560 7075
Циклон БЦ-512-Р-2-(6x5) 30 2 84 6130 4190 7480
Циклон БЦ-512-2-(6x5) 30 2 84 4150 4190 7480
Циклон БЦ-512-Р-2-(6x6) 36 2 100 6770 4190 7480
Циклон БЦ-512-2-(6x6) 36 2 100 4790 4190 7480
Циклон БЦ-512-Р-2(6x7) 42 2 117 7410 4190 7480
Циклон БЦ-512-2(6x7) 42 2 117 5130 4190 7480
Циклон БЦ-512-Р-2-(6x8) 48 2 133 6050 6450 6470
Циклон БЦ-512-2-(6x8) 48 2 133 4175 6450 6470
Циклон БЦ-512-Р-3-(12x6) 72 3 200 6050 9360 6970
Циклон БЦ-512-3-(12x6) 72 3 200 6050 9360 6970
Циклон БЦ-512-Р-4-(8x12) 96 4 267 11430 6460 6970
Циклон БЦ-512-4-(8x12) 96 4 267 8105 6460 6970
Циклон БЦ-512-Р-6-(12x12) 114 6 400 11430 9360 6970
Циклон БЦ-512-6-(12x12) 114 6 400 8105 9360 6970

Котельный завод Росэнергопром осуществляет производство запасных частей циклонов БЦ 512:

  • Элемент циклонный БЦ 512 - Т 209.01.500А
  • Элемент циклонный БЦ 512 - Т 209.01.500А-01

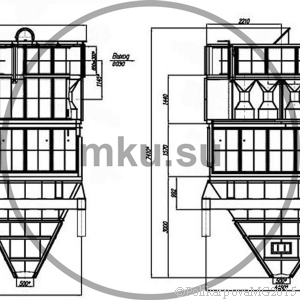

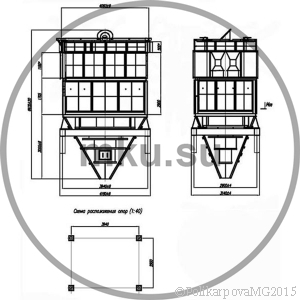

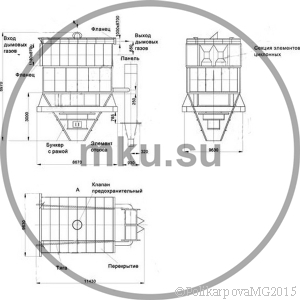

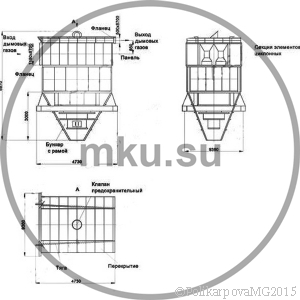

Устройство циклонов БЦ 512

Батарейные циклоны БЦ 512 изготавливают и выпускают одно, двух, трех, четырех и шестисекционным. Основным блоком батарейных циклонов БЦ 512 является секция циклонных элементов, которая сепарирует пыль в золу из газа. Секция набирается из одиночных циклонных элементов в четыре ряда по шесть элементов в каждом ряду. В зависимости от направления вращения газового потока различают циклонные элементы правого и левого вращения. В секции каждый ряд набирается из элементов одного вращения. Ряды с элементами разного вращения чередуются друг с другом по ширине секции.

Выхлопная труба элемента заканчивается вверху переходным конфузорным патрубком прямоугольного сечения 640х700 мм с углами наклона сторон более 60°С. Сваренные между собой переходные патрубки образуют верхнюю трубную доску.

Одним из преимуществ этой конструкции является отсутствие отложений золы и пыли на верхней трубной доске. Обеспечивает равную скорость по длине выходная камера клиновидной формы. Бункер батарейных циклонов разделен на секции, имеющие по одному золовыпускному отверстию (500х500 мм) на 40-50 циклонных элементов. Наклон стенок бункера - не менее 50° к горизонту. Для слипающейся пыли (золы) угол наклона бункера следует увеличить до 60° и установить систему виброотряхивания.

В конструкцию батарейных циклонов БЦ 512 входят:

  • входная и выходная камеры;
  • бункер с золоспусками;
  • системы пожаротушения;
  • циклонные элементы.

Циклонные элементы изготавливаются из труб 530х9 мм, внутренним диаметром 512 мм, и снабжены сварными четырехзаходными завихрителями газового потока. На срезе выхлопной трубы циклонного элемента устанавливаются зубчатый раскручиватель для снижения неравномерности радиальных потоков газа.

Циклоны БЦ-512-1-(4х6) поставляются с бункером и рамой опорной в сборе. Остальные циклоны БЦ 512 поставляются россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона. Циклоны с рециркуляцией комплектуются элементом отсоса.

Котельный завод "Росэнергопром" производит и реализует циклоны различных моделей. Купить батарейные циклоны БЦ 512 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
