Циклон ЦН-15-400-4СП

Циклоны ЦН-15-400-4СП применяются для сухой очистки от слабо- и среднеслипающейся пыли размером более 10 мкм. Циклоны ЦН-15-400-4СП чаще всего используют в различных отраслях промышленности: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики, при производстве строительных материалов и т.д.

Циклоны ЦН-15-400-4СП применяют в следующих производственных процессах как обжиг, агломерация, сушка, сжигание топлива и очистка аспирационного воздуха.

Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Применение циклонов типа ЦН-15-400-4СП запрещено во взрывоопасных средах. Не рекомендуется применять циклоны ЦН-15-400-4СП также для улавливания больших частиц пыли, особенно при малых диаметрах циклонов.

Технические характеристики циклона ЦН-15-400-4СП

Типоразмер циклона ЦН 15 Площадь сечения цилиндрической части корпуса, м² Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-400-4СП 0,5 4500 7200 0,54 810

Условное обозначение циклона ЦН-15-400-4СП

  • Ц - обозначение циклона;
  • Н - обозначение конструкции НИИОгаза;
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
  • 400 - внутренний диаметр цилиндрической части циклона ( в мм.);
  • 4 - количество циклонов в группе;
  • С - камера очищенного газа - сборника;
  • П - пирамидальная форма бункера.

Основные параметры циклона ЦН-15-400-4СП

1. Температура очищаемого газа, °С не более 400.

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500).

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000;
  • для среднеслипающихся пылей 250.

4. Коэффициент гидравлического сопротивления:

  • со сборником - 182.

Конструкция циклона ЦН-15-400-4СП

Циклон ЦН являются самым простым видом пылеуловителя и работает используя действие центробежной силы.

Циклон ЦН-15-400-4CП группового исполнения из четырех циклонов диаметром 400 мм с камерой очищенного воздуха в виде сборника, с вращением потока газов "левого" или "правого" типа.

Конфигурация циклона ЦН 15 рассчитана на температуру до 400 °С и разряжение 5 кПа. Циклоны делаются как левого, так и правого исполнения.

Бункер циклона ЦН-15 делается в форме пирамиды.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

Выбор материала для изготовления циклона ЦН 15-400-4СП, зависит от температуры. Циклон ЦН 15-400-4СП производят из углеродистой стали при температуре менее -40°С. При температуре ниже 40°С циклон производят из низколегированной стали.

Конфигурация циклона ЦН 15 рассчитана на температуру до 400°С и разряжение 5 кПа.

Для того чтобы увеличить срок эксплуатации циклонов ЦН-15-400-4СП, подвергающиеся абразивному износу, в месте с наибольшим износом следует приваривать дополнительные листы с наружной стороны стенок самих циклонов.

Циклоны ЦН 15 диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

При использовании циклонов ЦН-15-400-4СП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.

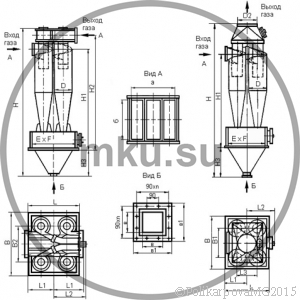

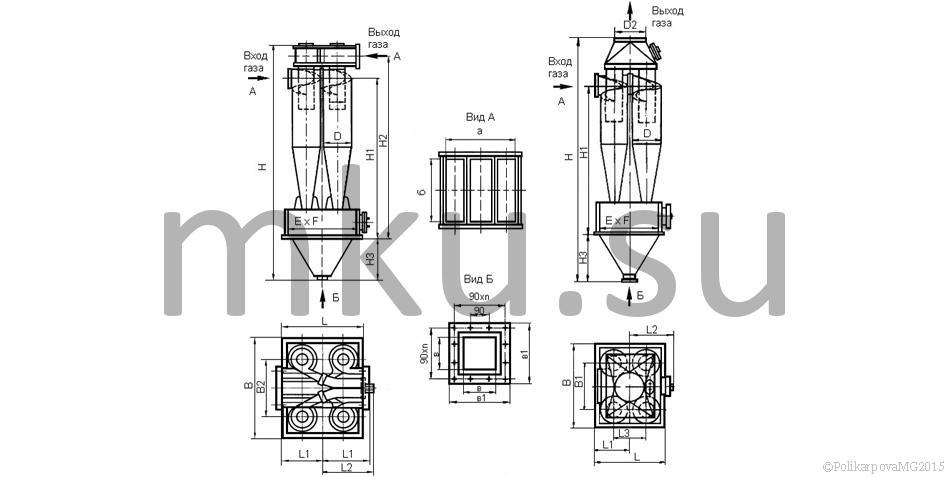

Габаритные и присоединительные размеры циклона ЦН 15-400-4СП

Наименование L B H H1 H2 H3 D D1 E
Циклон ЦН 15-400-4СП 1006 1170 3700 2312 - 660 300 172 800

Наименование F a b L1 L2
B
B1
Масса, кг
Циклон ЦН 15-400-4СП 1000 474 274 510 590 200 310 810

Котельный завод "Росэнергопром" производит и реализует циклоны различных моделей. Купить циклоны ЦН 15-400-4СП можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
