Циклон ЦН-15-600-4СП

Циклон ЦН-15-600-4СП используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Циклон ЦН-15 (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Циклон ЦН-15-600-4СП является самым простым видом пылеуловителей и работает используя действие центробежной силы. Циклон может использоваться для безотходного производства, так как некоторые виды пыли возможно подвергнуть вторичной переработке.

Циклон типа ЦН-15-600-4СП не разрешено применять во взрывоопасных средах; не рекомендуется применять также для улавливания больших частиц пылей, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

Конструкция циклона ЦН-15-600-4СП

Циклоны ЦН являются самым простым видом пылеуловителей и работает используя действие центробежной силы.

Циклон ЦН-15-600-4CП группового исполнения из четырех циклонов диаметром 600 мм с камерой очищенного воздуха в виде сборника, с вращением потока газов "левого" или "правого" типа.

Бункеры циклонов ЦН-15 делаются в форме пирамиды.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона ЦН 15, оборудование производится из углеродистой стали (температура менее -40°С) и низколегированной стали (при температуре ниже -40°С).

Конфигурация циклона ЦН 15 рассчитана на температуру до 400 °С и разряжение 5 кПа. Циклоны делаются как левого, так и правого исполнения.

Для увеличения срока эксплуатации циклонов ЦН-15, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны ЦН 15 диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

При использовании циклонов ЦН-15-600-4СП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.

Технические характеристики циклона ЦН-15-600-4СП

Типоразмер циклона ЦН 15 Площадь сечения цилиндрической части корпуса, м² Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-600-4СП 1,128 10200 16300 1,11 1550

Условное обозначение циклона ЦН-15-600-4СП

  • Ц - обозначение циклона;
  • Н - обозначение конструкции НИИОгаза;
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
  • 600 - внутренний диаметр цилиндрической части циклона ( в мм.);
  • 4 - количество циклонов в группе;
  • С - камера очищенного газа - сборника;
  • П - пирамидальная форма бункера.

Основные параметры циклона ЦН-15-600-4СП

1. Температура очищаемого газа, °С не более 400.

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500).

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000;
  • для среднеслипающихся пылей 250.

4. Коэффициент гидравлического сопротивления:

  • со сборником - 182.

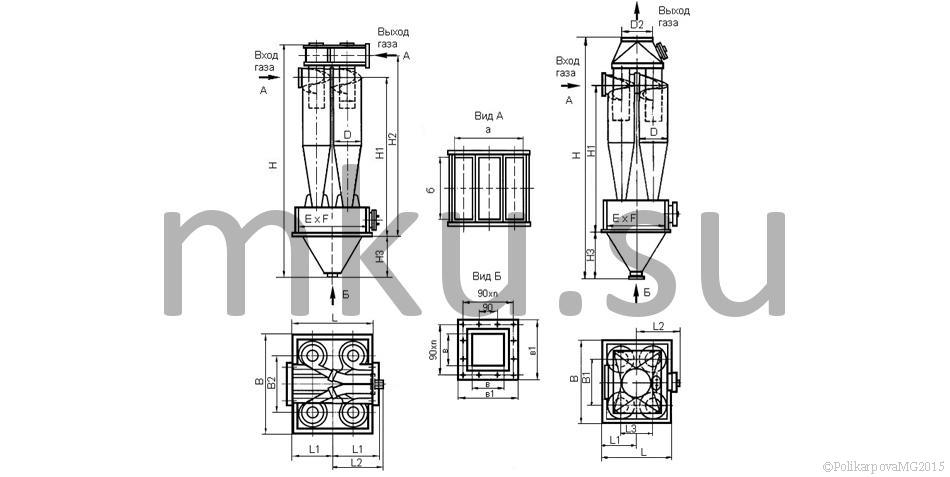

Габаритные и присоединительные размеры циклона ЦН 15-600-4СП

Наименование L B H H1 H2 H3 D D1 E
Циклон ЦН 15-600-4СП 1335 1605 5000 3120 - 1060 600 350 1150

Наименование F a b L1 L2
B
B1
Масса, кг
Циклон ЦН 15-600-4СП 1450 682 406 740 772 200 310 1550

Котельный завод "Росэнергопром" производит и реализует циклоны различных моделей. Купить циклоны ЦН 15-600-4СП можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
