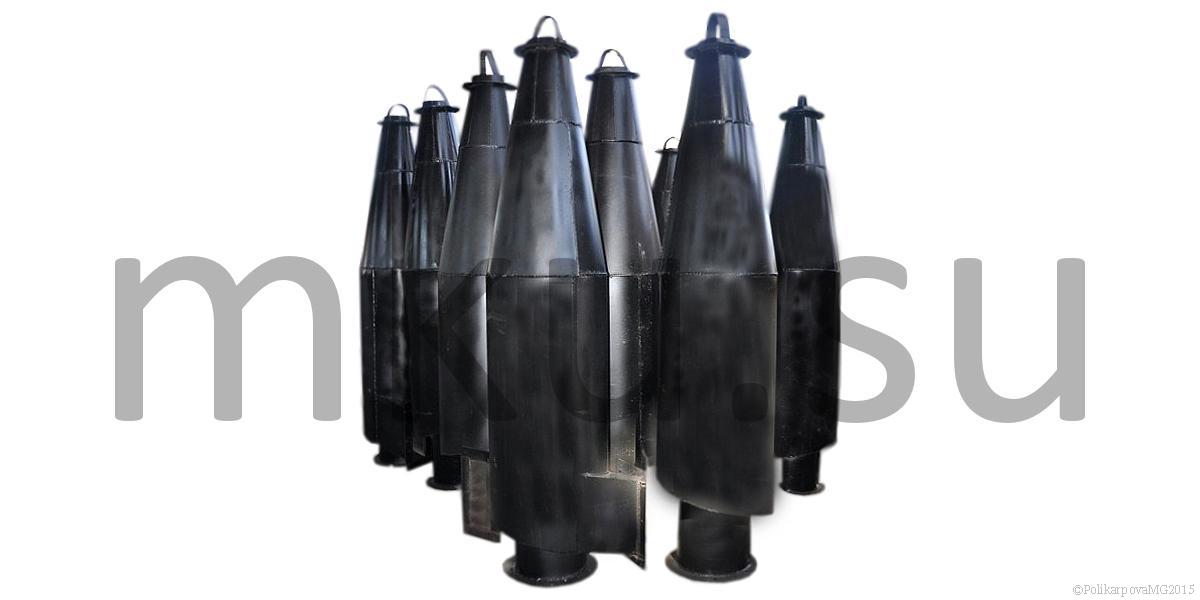

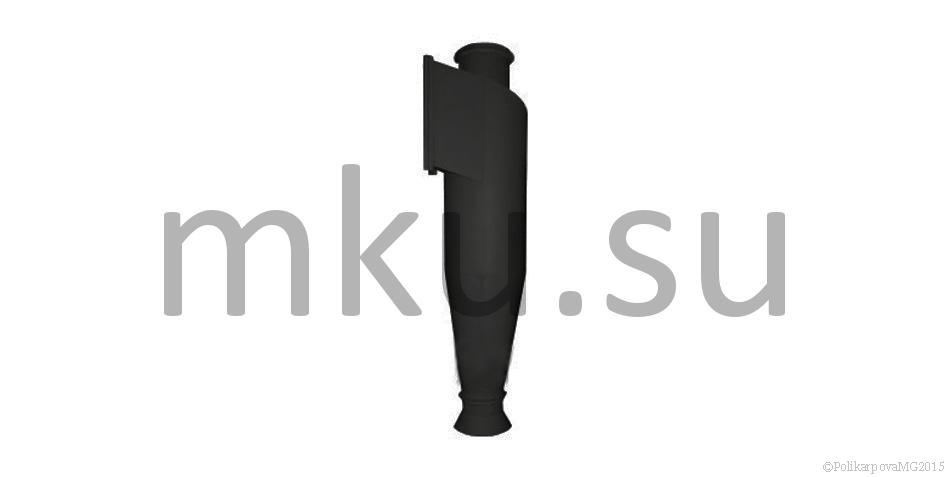

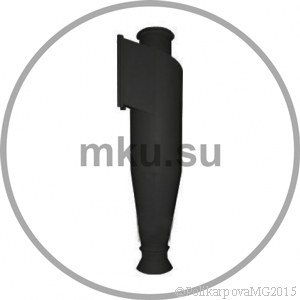

Циклоны ЦН 24

Циклоны типа ЦН 24 применяются в качестве первой ступени очистки воздуха в системах аспирации предприятиями черной и цветной металлургии, химической, нефтяной, машиностроительной промышленностью, энергетикой, в производстве строительных материалов, в системах пневмотранспорта в качестве разгрузителей, при транспортировании сыпучих материалов, а также летучей золы. Применение циклонов ЦН 24 недопустимо в условиях токсичных или взрывоопасных сред, а также их нельзя использовать для улавливания сильно слипающейся пыли. Циклоны ЦН 24 могут применяться только при пониженных требованиях к очистке, например, когда они используются в качестве предварительной ступени очистки.

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны изготавливаются одиночного или группового исполнения - из двух, четырех, шести, восьми, десяти, двенадцати и четырнадцати циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой.

Модельный ряд производимых циклонов ЦН 24

Типоразмер Производительность, м3 Масса, кг
V=2,5 м/с V=4 м/с
Циклон ЦН-24-400-1 Ц 1480 2100 195
Циклон ЦН-24-500-1 Ц 2320 3280 305
Циклон ЦН-24-600-1 Ц 3340 4730 425
Циклон ЦН-24-700-1 Ц 4550 6450 555
Циклон ЦН-24-800-1 Ц 5900 8400 700
Циклон ЦН-24-900-1 Ц 7500 10600 880
Циклон ЦН-24-1000-1 Ц 9300 13100 1070
Циклон ЦН-24-1200-1 Ц 3400 18900 1520
Циклон ЦН-24-1400-1 Ц 18200 25700 2050
Циклон ЦН-24-400-2 УЦ 2400 3360 440
Циклон ЦН-24-400-2 СЦ 2400 3360 440
Циклон ЦН-24-500-2 УЦ 3800 5200 655
Циклон ЦН-24-500-2 СЦ 3800 5200 625
Циклон ЦН-24-600-2 УЦ 5400 7400 856
Циклон ЦН-24-600-2 СЦ 5400 7400 830
Циклон ЦН-24-700-2 УЦ 7400 10300 1200
Циклон ЦН-24-700-2 СЦ 7400 10300 1120
Циклон ЦН-24-800-2 УЦ 9600 13400 1630
Циклон ЦН-24-800-2 СЦ 9600 13400 1520
Циклон ЦН-24-900-2 УЦ 12000 17000 2120
Циклон ЦН-24-900-2 СЦ 12000 17000 1980
Циклон ЦН-24-400-4 УЦ 4800 6700 970
Циклон ЦН-24-400-4 СЦ 4800 6700 920
Циклон ЦН-24-500-4 УЦ 7600 10400 1400
Циклон ЦН-24-500-4 СЦ 7600 10400 1280
Циклон ЦН-24-600-4 УЦ 10800 14800 2070
Циклон ЦН-24-600-4 СЦ 10800 14800 1900
Циклон ЦН-24-700-4 УЦ 14800 20600 2730
Циклон ЦН-24-700-4 СЦ 14800 20600 2500
Циклон ЦН-24-800-4 УЦ 9200 26800 3490
Циклон ЦН-24-800-4 СЦ 19200 26800 3350
ЦиклонЦН-24-900-4 УЦ 24000 34000 4665
Циклон ЦН-24-900-4 СЦ 24000 34000 4330



Типоразмер Производительность, м3 Рабочий объем бункера, м3 Масса, кг
V=2,5 м/с V=4 м/с
Циклон ЦН-24-400-1 УП 1480 2100 0,17 285
Циклон ЦН-24-500-1 УП 2320 3280 0,21 400
Циклон ЦН-24-600-1 УП 3340 4730 0,33 542
Циклон ЦН-24-700-1 УП 4550 6450 0,47 685
Циклон ЦН-24-800-1 УП 5900 8400 0,56 846
Циклон ЦН-24-900-1 УП 7500 10600 0,64 1040
Циклон ЦН-24-1000-1 УП 9300 13100 0,72 1240
Циклон ЦН-24-1200-1 УП 13400 18900 1,07 1700
Циклон ЦН-24-1400-1 УП 18200 25700 1,42 2250
Циклон ЦН-24-400-2 УП 2400 3360 0,31 470
Циклон ЦН-24-400-2 СП 2400 3360 0,31 470
Циклон ЦН-24-500-2 УП 3800 5200 0,5 700
Циклон ЦН-24-500-2 СП 3800 5200 0,5 675
Циклон ЦН-24-600-2 УП 5400 7400 0,6 870
Циклон ЦН-24-600-2 СП 5400 7400 0,6 824
Циклон ЦН-24-700-2 УП 7400 10300 0,83 1190
Циклон ЦН-24-700-2 СП 7400 10300 0,83 1180
Циклон ЦН-24-800-2 УП 9600 13400 1,15 1515
Циклон ЦН-24-800-2 СП 9600 13400 1,15 1400
Циклон ЦН-24-900-2 УП 12000 17000 1,45 1880
Циклон ЦН-24-900-2 СП 12000 17000 1,45 1740
Циклон ЦН-24-400-4 УП 4800 6700 0,54 900
Циклон ЦН-24-400-4 СП 4800 6700 0,54 855
Циклон ЦН-24-500-4 УП 7600 10400 0,77 1290
ЦиклонЦН-24-500-4 СП 7600 10400 0,77 1170
Циклон ЦН-24-600-4 УП 10800 14800 1,11 2010
Циклон ЦН-24-600-4 СП 10800 14800 1,11 1826
Циклон ЦН-24-700-4 УП 14800 20600 1,5 2290
Циклон ЦН-24-700-4 СП 14800 20600 1,5 2095
Циклон ЦН-24-800-4 УП 19200 26800 2,27 3020
Циклон ЦН-24-800-4 СП 19200 26800 2,27 2730
Циклон ЦН-24-900-4 УП 24000 34000 2,28 3810
Циклон ЦН-24-900-4 СП 24000 34000 2,28 3470
Циклон ЦН-24-500-6 УП 11400 15600 1,3 2070
Циклон ЦН-24-500-6 СП 11400 15600 1,3 1930
Циклон ЦН-24-600-6 УП 16200 22200 2 2689
Циклон ЦН-24-600-6 СП 16200 22200 2 2473
Циклон ЦН-24-700-6 УП 22200 30900 2,67 3740
Циклон ЦН-24-700-6 СП 22200 30900 2,67 3420
Циклон ЦН-24-800-6 УП 28800 40200 3,82 4920
Циклон ЦН-24-800-6 СП 28800 40200 3,82 4455
Циклон ЦН-24-900-6 УП 36000 51000 5,55 6230
Циклон ЦН-24-900-6 СП 36000 51000 5,55 5630
Циклон ЦН-24-500-8 УП 15200 20800 2,33 2900
Циклон ЦН-24-500-8 СП 15200 20800 2,33 2670
Циклон ЦН-24-600-8 УП 21600 29600   4387
Циклон ЦН-24-600-8 СП 21600 29600   3980

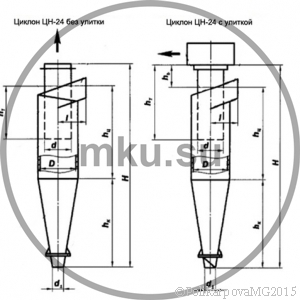

Циклоны ЦН 24. Условное обозначение

Например: циклон ЦН -24-800-1СЦ

24 - угол наклона входного патрубка
относительно горизонтали (в градусах)

800 - внутренний диаметр
цилиндрической части пылеуловителя;

1 - количество конусов в циклоне;

Исполнение камеры очищенного газа (СЦ):

С - в виде сборника;

Ц - цилиндрическая форма бункера.

А также:

У - в виде улитки;

П - пирамидальная форма бункера;

Циклоны ЦН 24. Основные параметры

Скорость в цилиндрической части циклона может быть V =2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Оптимальная скорость входящего газа Vц (Vвх), 5(12,2) м/сек.

Температура очищаемого газа не более 400 0С.

Максимальное давление, 700 Па.

Эффективность очистки от пыли d=90 мкм, плотностью 2,100 - 88 - 98% кг/м3;

Эффективность очистки от пыли d=25 мкм, плотностью 2,100 - 75 - 90% кг/м3.

Для нормальной работы циклонов должна быть выполнена непрерывная выгрузка пыли. В зависимости от температуры окружающей среды циклоны изготавливают из углеродистой стали (при температуре до 40°С) и низколегированной стали (при температуре ниже - 40°С).

Эффективность очистки уменьшается с увеличением диаметра циклона.

Котельный завод "РЭП" производит и реализует циклоны различных моделей. Купить циклоны ЦН 24 можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
