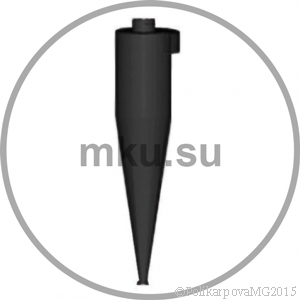

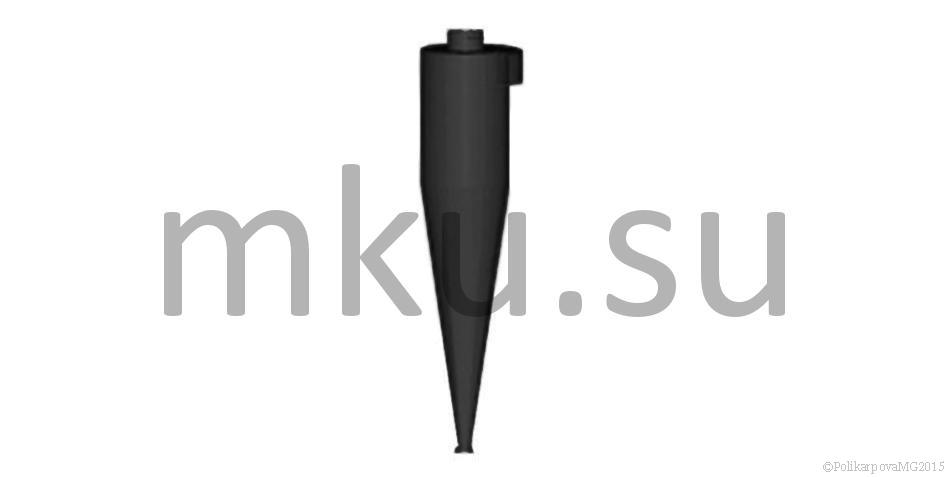

Циклоны ЦН 33

Спирально-длинноконические циклоны ЦН 33 осуществляют очистку газов от мелкой пыли. Средний медианный диаметр 5-6 мкм. Циклоны ЦН 33 служат для очистки сажегазовых и сажевоздушных смесей от твёрдых частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого (технического углерода) производства, в установках каталитического крекинга нефтепродуктов и дегидрирования бутана.

Спирально-длинноконические циклоны ЦН 33 обеспечивают высокую степень очистки при низкой скорости газового потока на входе в циклон. Циклоны ЦН 33 наиболее эффективны из серии конических циклонов с улиточным  завихрителем при равных диаметрах корпуса и одинаковых гидравлических потерях.

Конструкция циклонов ЦН 33

Циклоны ЦН 33  не применяются в групповом исполнении, так как отличаются габаритными размерами. Конические циклоны состоят из удлиненного конического корпуса с входным и выходным патрубками, спирального раскручивателя потока воздуха, а также затвора для удаления скопившейся пыли. Для большего удобства монтажа и эксплуатации, а также совместимости с различными системами вентиляции эти устройства могут иметь правое или левое закручивание потока. "Правым" принято называть вращение газового потока в циклоне по часовой стрелки, если смотреть со стороны выхлопной трубы, "левым" - вращение против часовой стрелки.

Основные параметры циклонов ЦН 33

Допустимая запылённость газа, г/м3:

  • для слабослипающихся пылей - не более 1000 г/м3;
  • для среднеслипающихся пылей – не более 250 г/м3.

Оптимальная скорость Vц (Vвх), 2,0(11,1) м/сек

Температура очищаемого газа до 250 0С

Максимальное давление, 1500 Па

Эффективность очистки (от пыли d=10 мкм, плотностью 2,7 г/см3), 75 - 98%

Рекомендуемая скорость газа 1,4-1,7 м/с.

Циклоны ЦН 33. Условное обозначение

Например циклон ЦН-33-400:

  • 33 - угол наклона входного патрубка
относительно горизонтали (в градусах)

  • 400 - внутренний диаметр
цилиндрической части пылеуловителя.

Модельный ряд производимых циклонов ЦН 33

Наименование Производительность по воздуху, м3 Диаметр, мм Высота, мм Масса, кг
Циклон ЦН-33-400 1100 400 1538 46
Циклон ЦН-33-500 1800 500 1923 71
Циклон ЦН-33-600 2500 600 2286 102
Циклон ЦН-33-700 3500 700 2660 138
Циклон ЦН-33-800 4500 800 3033 180
Циклон ЦН-33-900 5700 900 3397 226
Циклон ЦН-33-1000 7100 1000 3761 278
Циклон ЦН-33-1200 10200 1200 4488 399
Циклон ЦН-33-1400 13800 1400 5235 543
Циклон ЦН-33-1600 18100 1600 5982 709
Циклон ЦН-33-1800 22900 1800 6731 897
Циклон ЦН-33-2000 28300 2000 7478 1107
Циклон ЦН-33-2400 40700 2400 8972 1594
Циклон ЦН-33-3000 63600 3000 11215 249

Котельный завод "РЭП" производит и реализует циклоны различных моделей. Купить циклоны ЦН 33 можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
