Топки ТЧЗМ

Топки ТЧЗМ используют для слоевого сжигания каменных, бурых углей в паровых и водогрейных котлах. Горение в топках ТЧЗМ полностью механизировано. Из угольного ящика, уголь поступает на питатель пневмомеханического забрасывателя. Питатель на вращающийся ротор непрерывно подает топливо. Крупные фракции разбрасываются по всей площади решетки, мелкие же отсеиваются в топочный объем воздухом,который поступает из системы пневмозаброса.

Технические характеристики топок ТЧЗМ

Наименование Топка ТЧЗМ-2,7/4,0 Топка ТЧЗМ-2,7/5,6 Топка ТЧЗМ-2,7/6,5 Топка ТЧЗМ-2,7/8,0
Размер колосниковой решетки, мм, ширина, длина 2700/4000 2700/5600 2700/6500 2700/8000
Активная площадь колосникового полотна, м 9,1 13,4 15,2 19,9
Скорость движения полотна колосниковой решетки, м/ч 13,3...19,3
Привод полотна колосниковой решетки, тип РГП-1 или ПТБ-1200
Мощность привода полотна колосниковой решетки, кВт 1
Привод транспортера, тип Мотор-редуктор МР-390-28-4А9L6-ЦТ2 Мотор-редуктор ЗМП-50-28-495-110-43 Мотор-редуктор МР-390-28-4А-9L6-ЦТ2 Мотор-редуктор МР-390-28-4А- 9L6-ЦТ2
Мощность привода транспортера, кВт 1,6 2,2 2,2 2,2
Питатель топитва, тип ПТЛ-600/ЗП-600
Масса расчетная, т 23,4/24,1 17780 25,0/25,6 33400

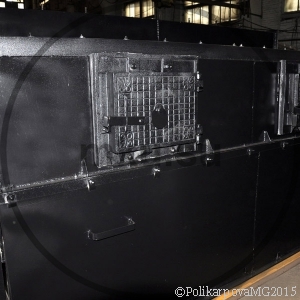

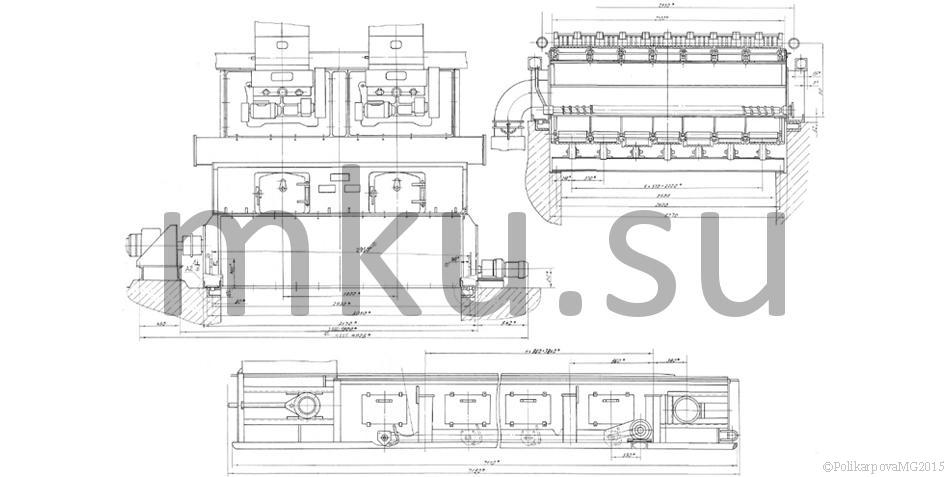

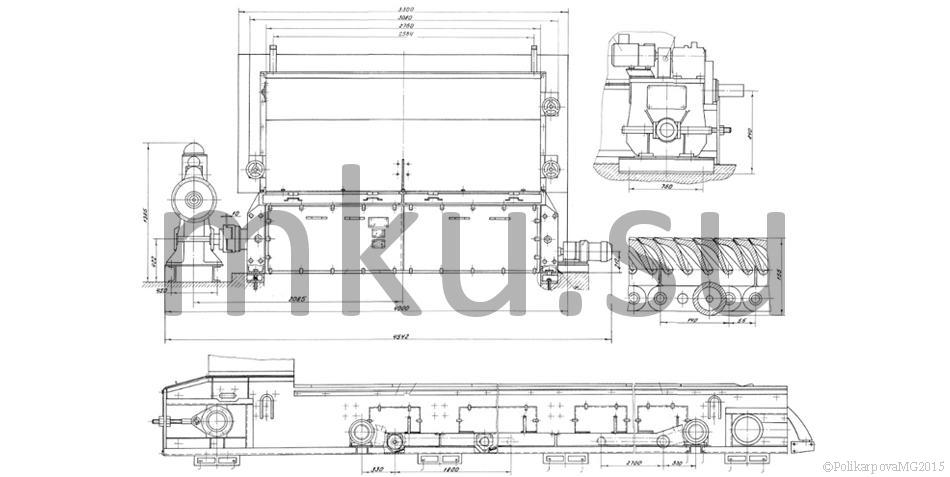

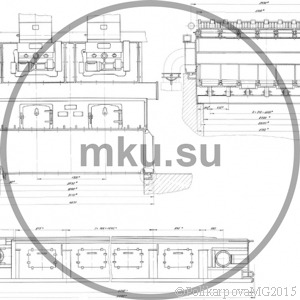

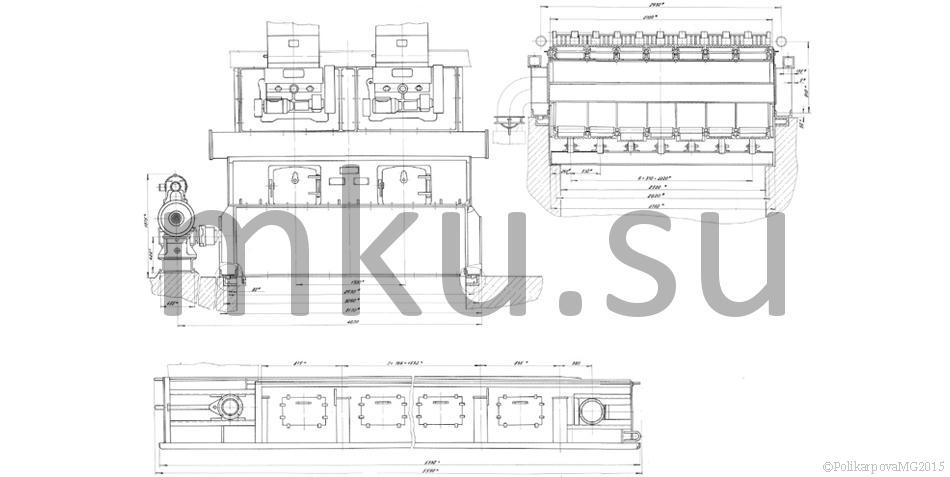

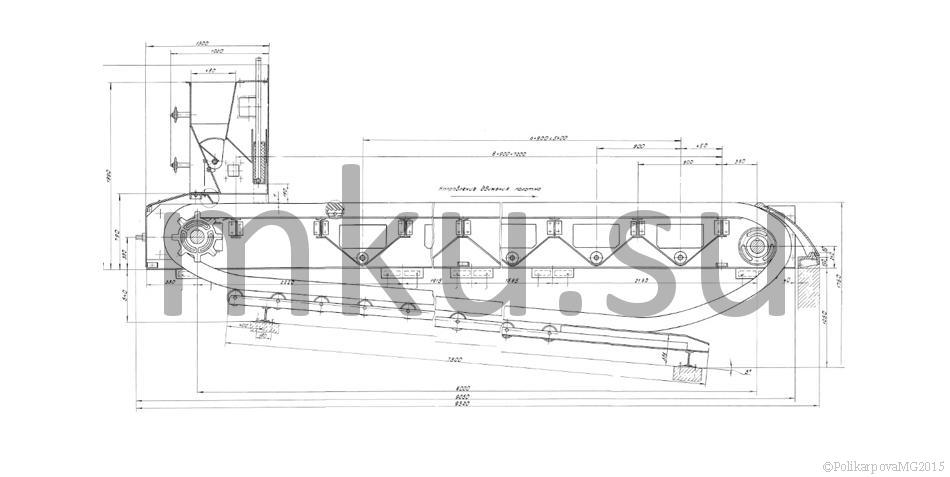

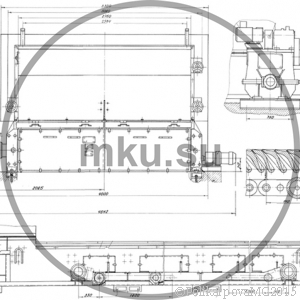

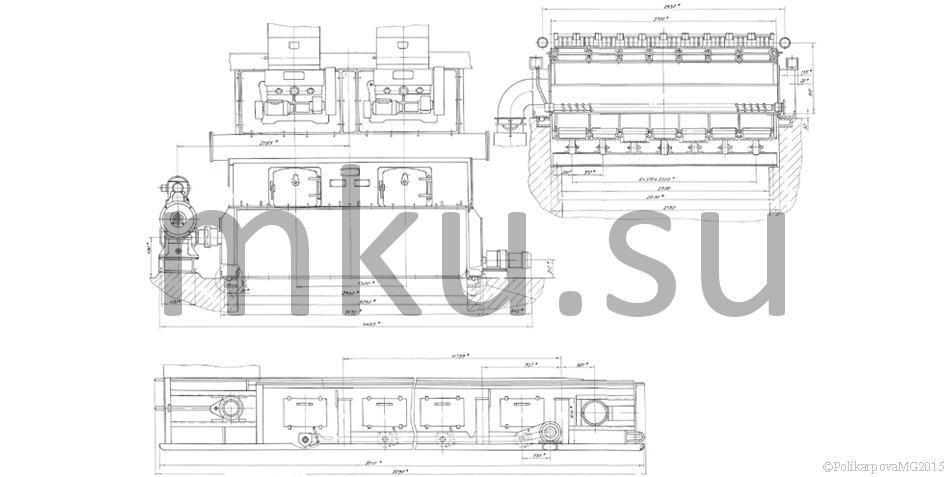

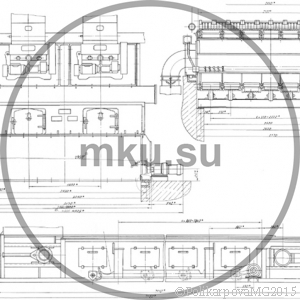

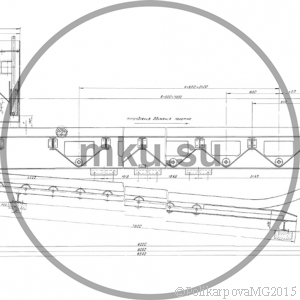

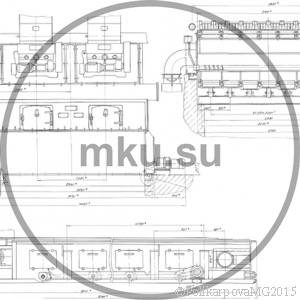

Конструкция топки ТЧЗМ

К основным узлам топки ТЧЗМ относятся:

  • забрасыватели ЗП 400 либо ЗП 600;
  • валик (ролик) 00.4609.003 (6.30.25);
  • валики соединительные;

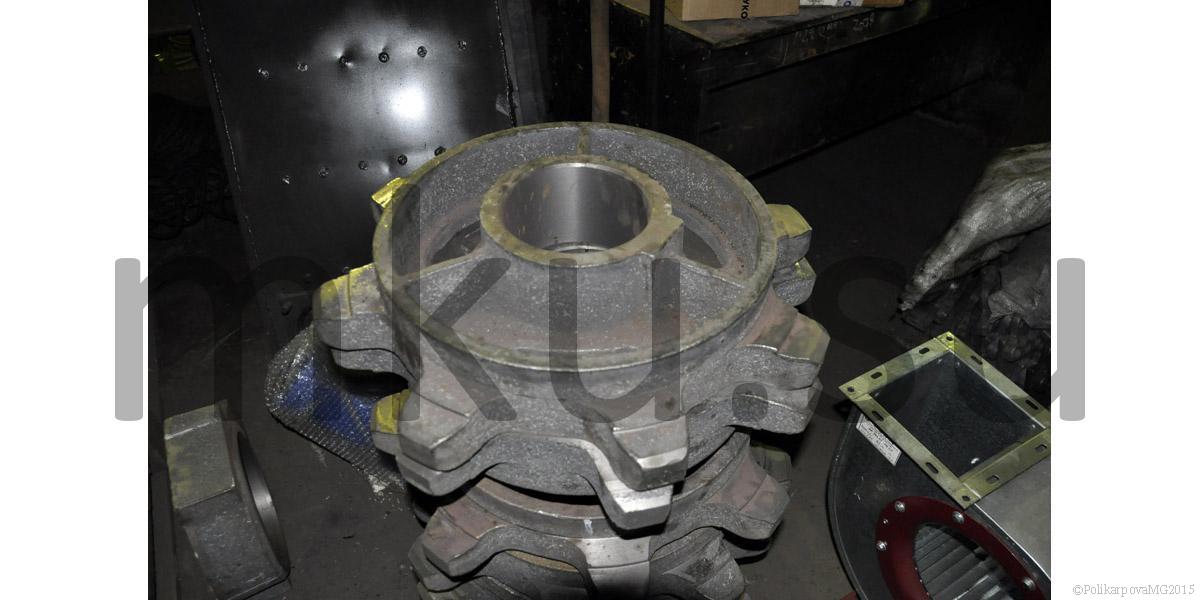

  • звезды и шкивы;
  • рама с приводом;
  • ведущий и ведомый вал;
  • цепи;
  • автоматики.

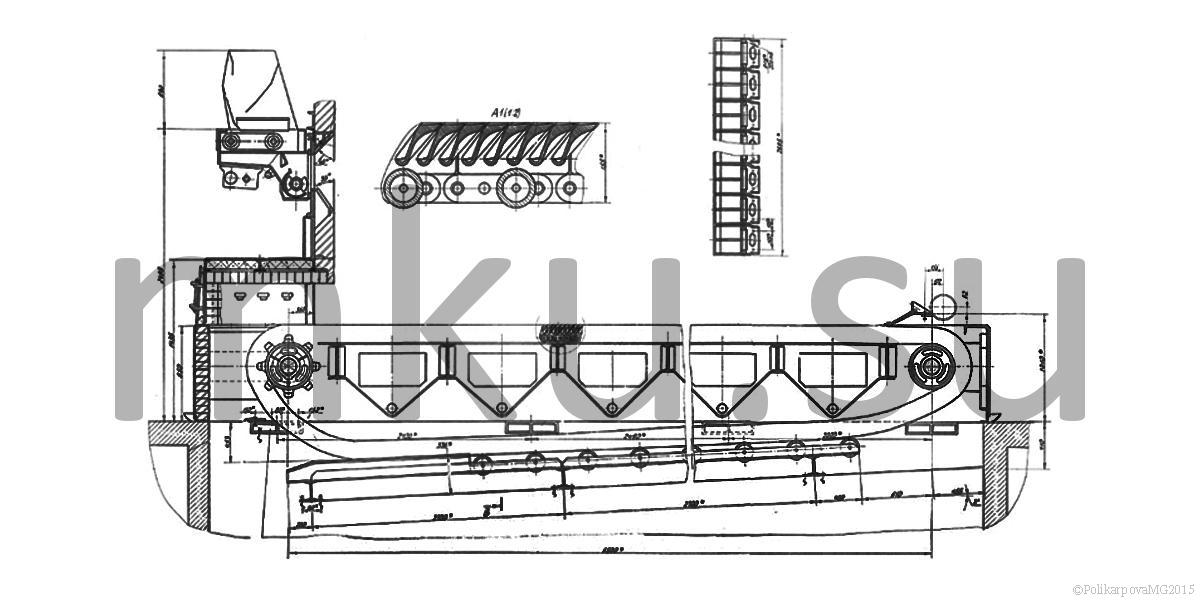

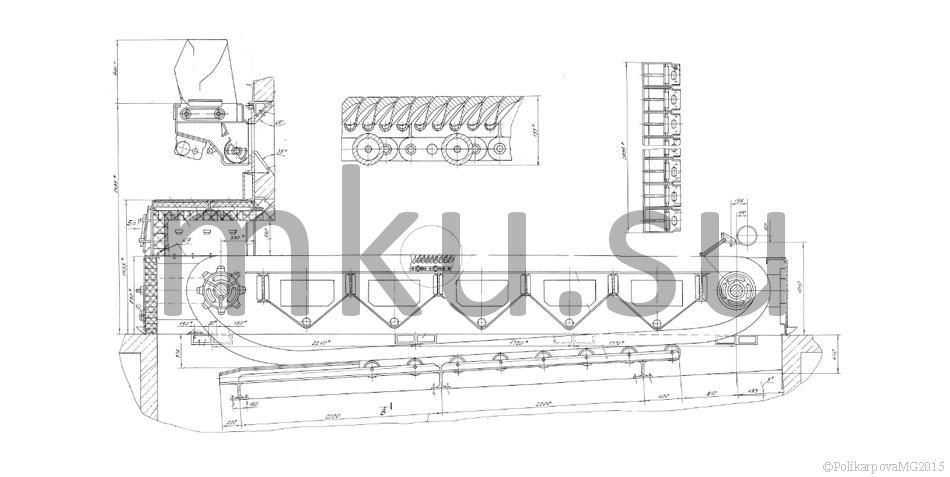

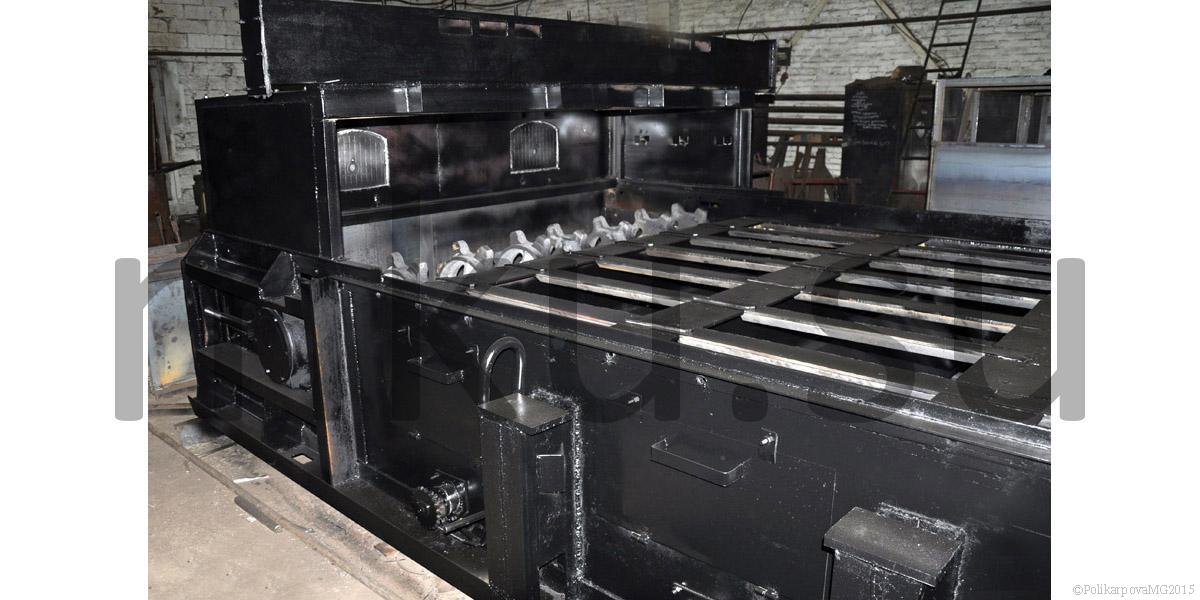

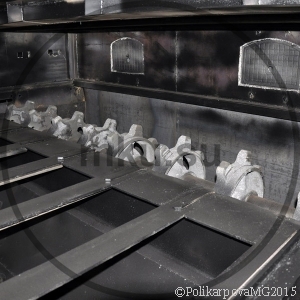

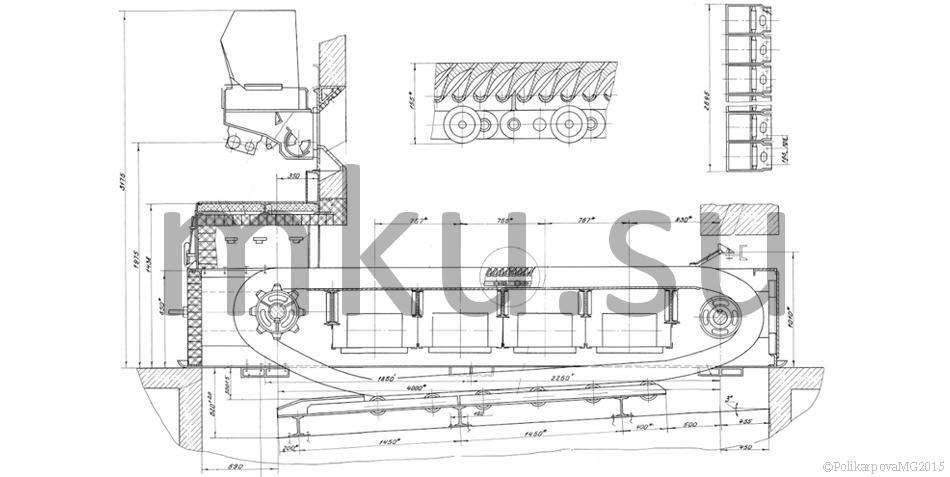

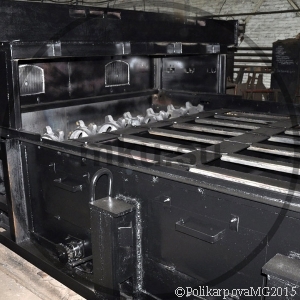

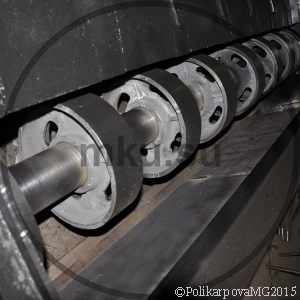

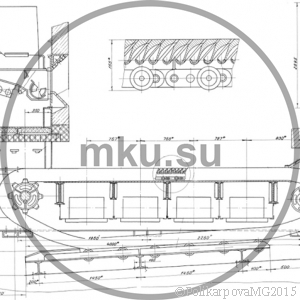

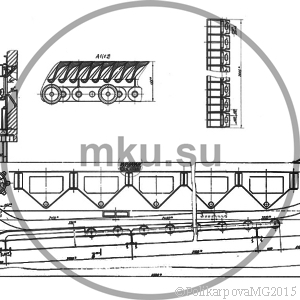

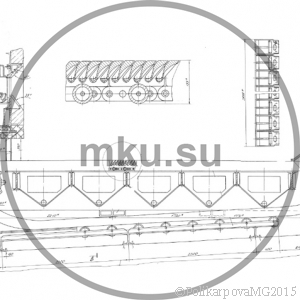

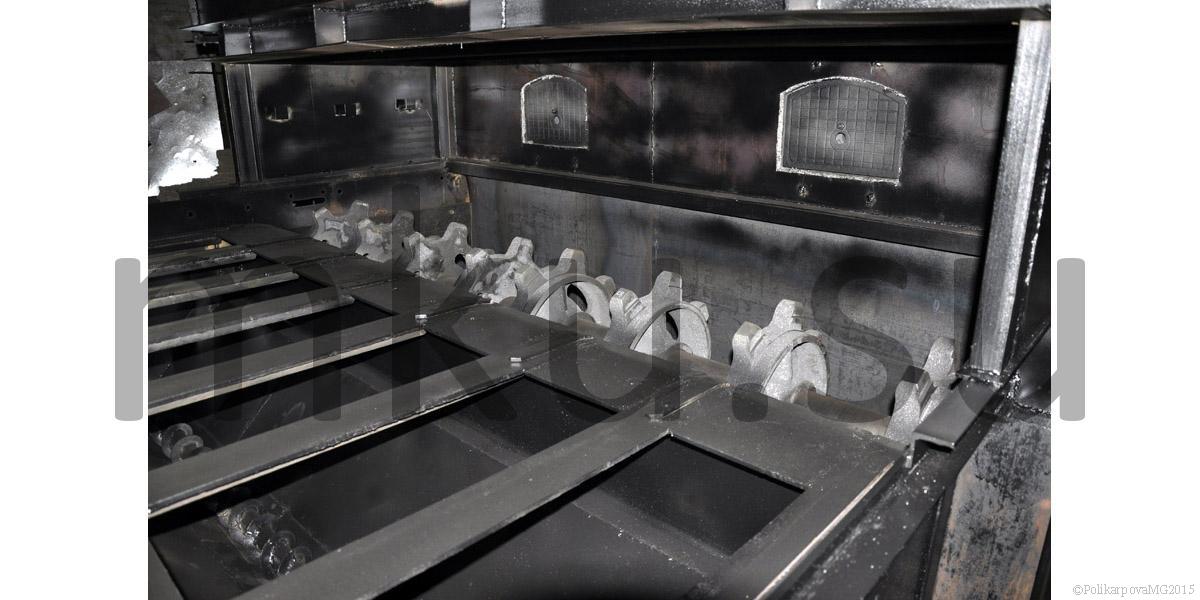

Колосниковое полотно чешуйчатого типа устанавливается в топке ТЧЗМ. Полотно состоит из стальных ведущих цепей, в цепи закреплены держатели колосников. Расположение колосников в держателях сделано так, чтобы очищаться от шлака, поворачиваясь при перемещении полотна вокруг ведущей звездочки. В случае неисправности или износа, замена колосников происходит без разборки полотна. По настилу рамы при помощи роликов катится верхняя ветвь полотна, а нижняя ветвь скользит по опорным балкам. Живое сечение колосникового полотна представляет 5-7%.

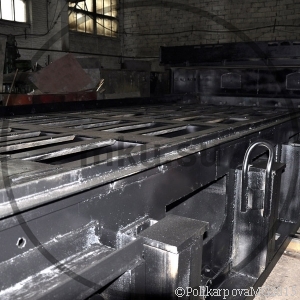

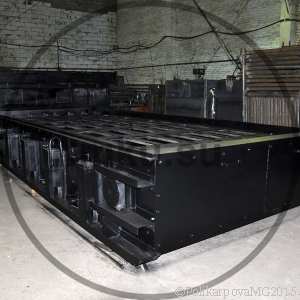

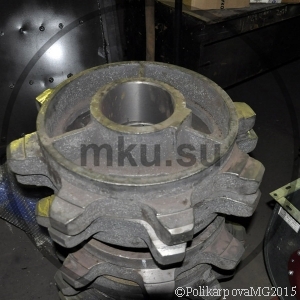

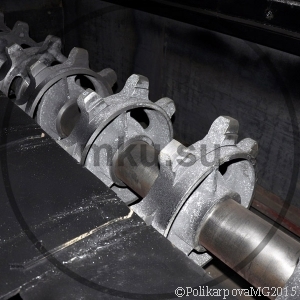

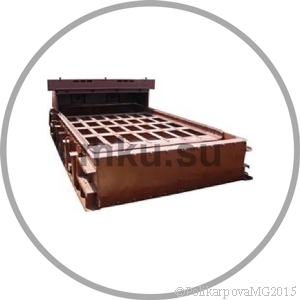

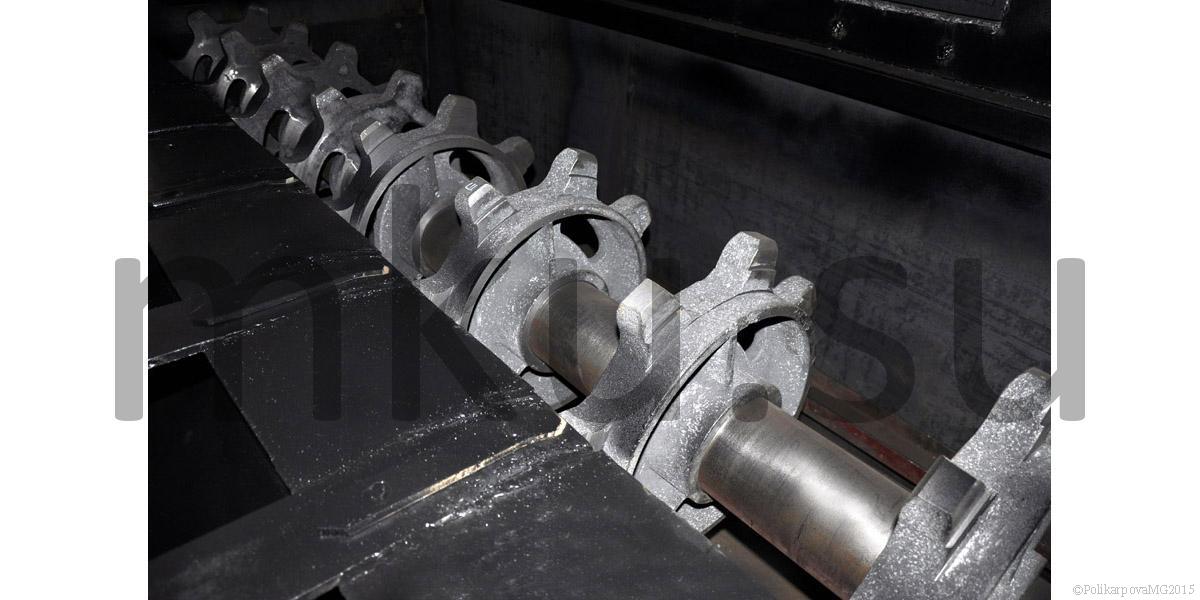

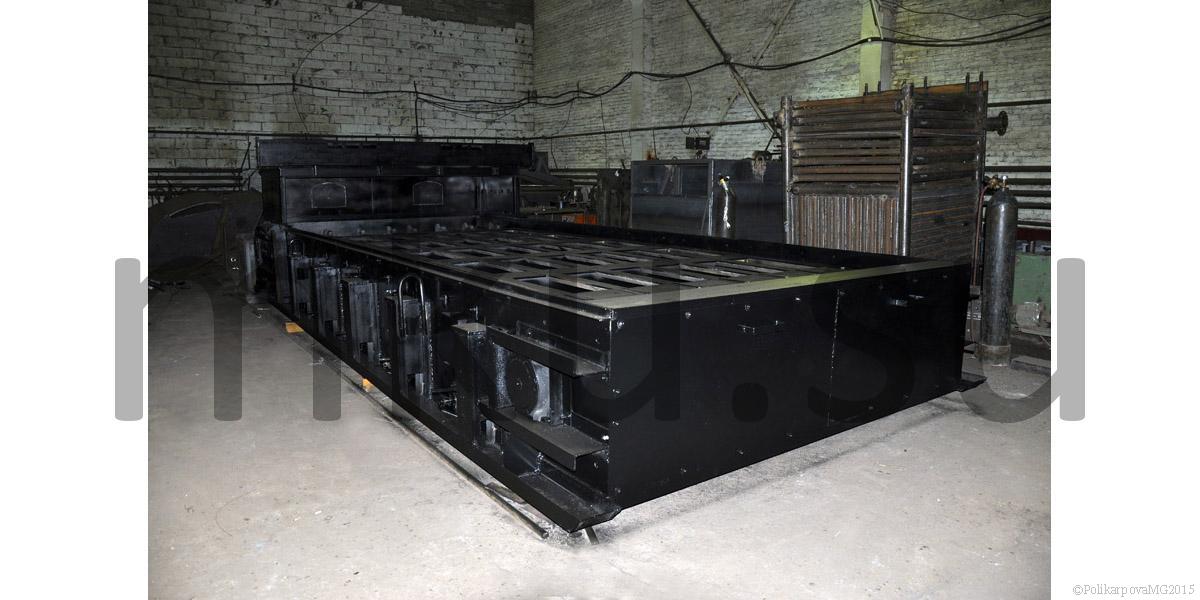

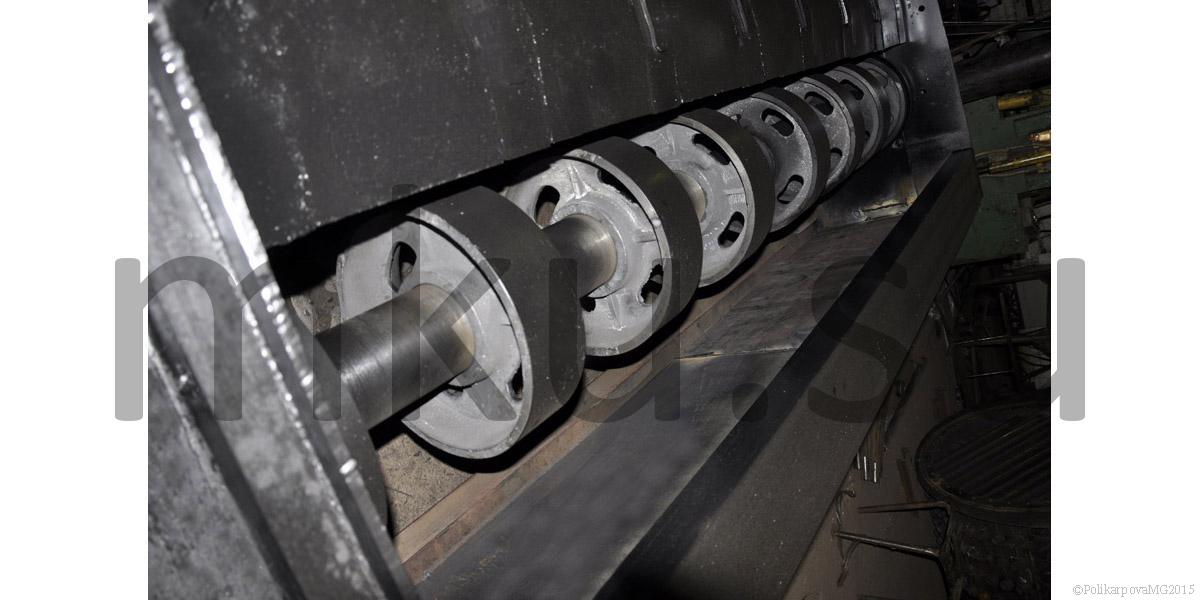

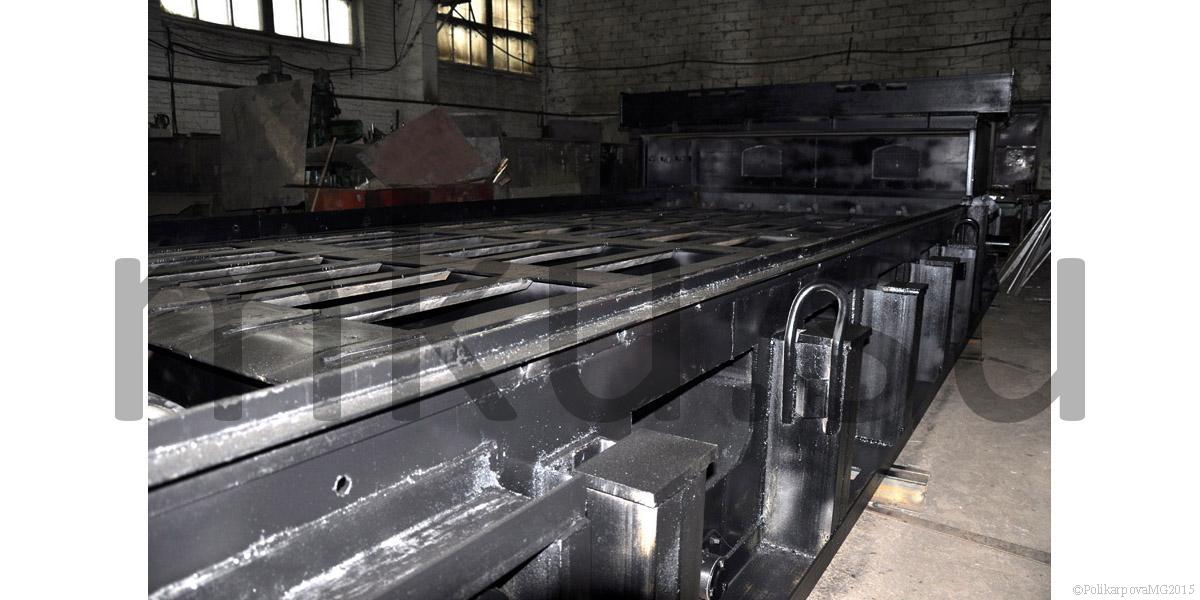

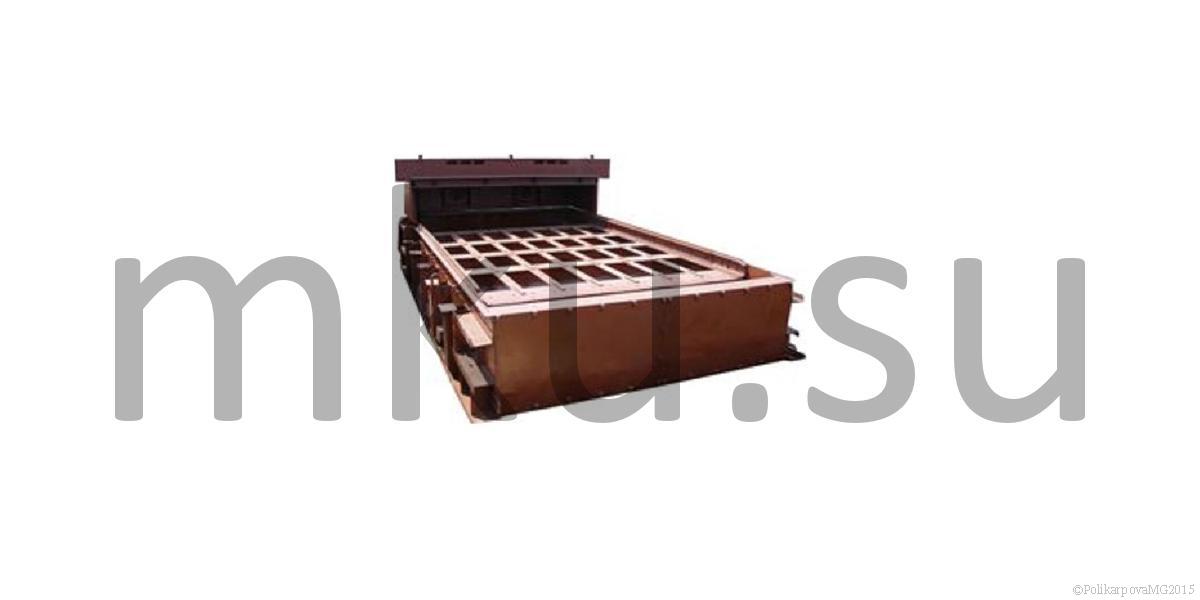

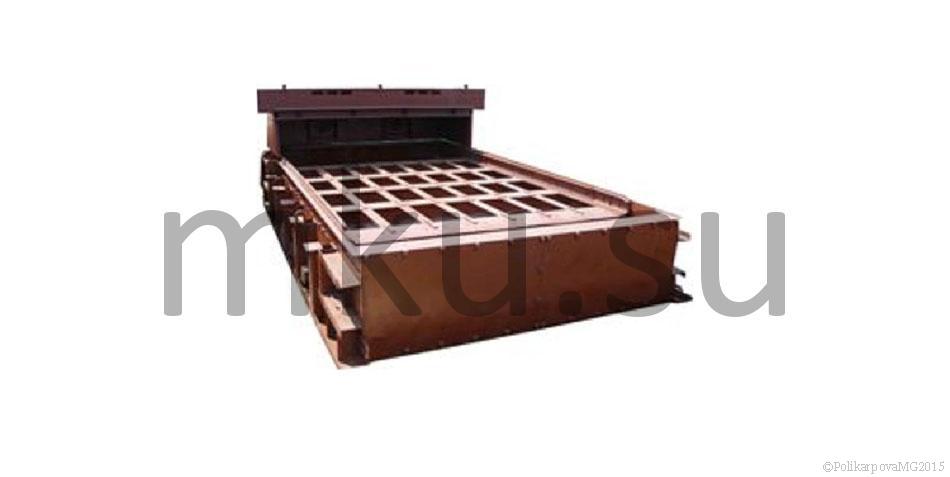

Валы топки крепят на подшипниках качения в пазах боковых щек рамы. Натяг полотна происходит движением ведущего вала натяжными винтами. Ведущие звездочки закрепляют на переднем валу топки. Задний вал имеет шкивы. Он служит опорой колосникового полотна в хвостовой части топки ТЧЗМ. Рама цепной решетки представляет собой единую конструкцию. Рама поставляется в собранном виде с задним валом и системой удаления провала. При осуществлении монтажа топки ТЧЗМ рама устанавливается на башмаки, заливаемые в бетонный фундамент и имеет возможность теплового расширения в продольном и поперечном направлениях. Со стороны привода на переднем башмаке раму жестко крепят болтами.

Под верхней ветвью колосникового полотна топки ТЧЗМ расположен дутьевой короб, который разделен поперечными балками на отдельные зоны. Уплотнения смонтированные в передней и задней частях дутьевого короба. Между его зонами уплотнения препятствуют перетечке воздуха. Количество воздуха отдельно в каждой зоне можно регулировать с помощью клапанов, их устанавливают на подводящих патрубках. Воздух подводится под решетку с одной стороны. Дутьевые зоны выполнены с откосами, образующими желоба, в которых расположены шнеки. Концами шнеки закреплены в подшипниках качения.

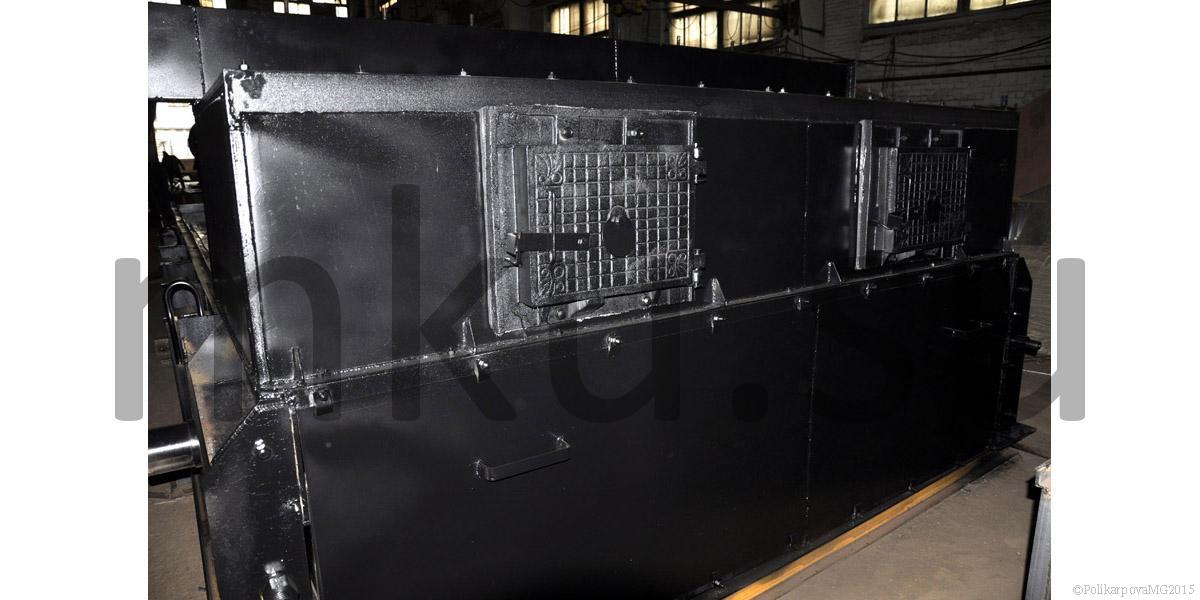

Провалившаяся через полотно мелкая фракция направляется к правой щеке рамы, где в желобах имеются отверстия, через которые она ссыпается на нижнюю ветвь колосникового полотна, затем в систему шлакоудаления. Для того чтобы исключить утечку воздуха из-под решетки, устанавливаются специальные заслонки, перекрывающие выпускные отверстия. Через цепные передачи привод топки ТЧЗМ производит вращение привода шнеков. Передняя часть рамы закрыта предтопком, обложенная изнутри огнеупорным кирпичом. Подвесной свод выполнен из кирпичей, которые продольными пазами опираются на чугунные балки таврового сечения, а передняя и боковые стенки предтопка обмурованы прямоугольным кирпичом.

Применение топки ТЧЗМ

Механические топки типа ТЧЗМ предназначены для установки на водогрейных котлах типа КВ-ТС теплопроизводительностью 11,6; 23,2; 34,8 МВт (10, 20, 30 Гкал/ч) и паровых котлах типа Е-25-14Р (КЕ-25-14С), в промышленных печах.

Горение в топке ТЧЗМ происходит на решетке происходит в тонком слое. Толщина слоя устанавливается в зависимости от сорта топлива и форсировки. Хорошая продувка тонкого слоя воздухом обусловливает отсутствие спекания угля и сплавления шлака, а интенсивное нижнее зажигание возможность устойчивой работы на высоковлажных бурых углях и трудновоспламеняющихся горючих. Топки работают, как на холодном дутье, так и на горячем воздухе. Подогрев воздуха применяется при сжигании высоковлажных бурых углей для обеспечения надежного воспламенения свежего топлива. По условиям надежности элементов решетки температура горячего воздуха не должна превышать 250° С.

Комплектация топок ТЧЗМ

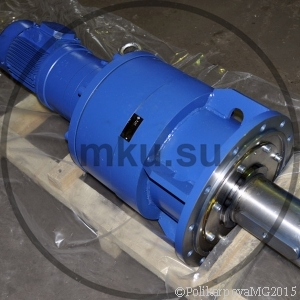

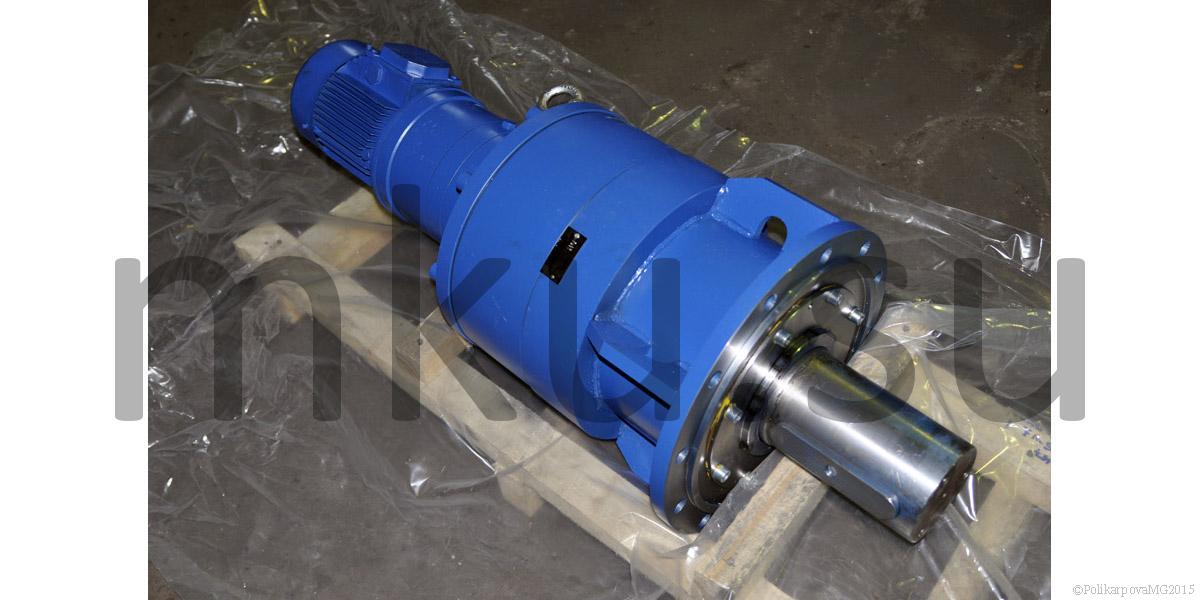

Полотно колосниковое (не собранное), рама, предтопок, вал задний, вал передний, фронт, комплект чугунных деталей, рольганг направляющий, привод ПТБ-1200 (редуктор) с электродвигателем 2,2 кВт, 1500 об/мин и частотным преобразователем, два питателя топлива ПТЛ-600 (ЗП-600М2) (в комплекте с угольным ящиком, шкивами, ремнями, электродвигателем 1,1 кВт, 1000 об/мин), мотор-редуктор 1МПЗ 2-50-18-111-2-380 УЗ, составные и монтажные детали топки.

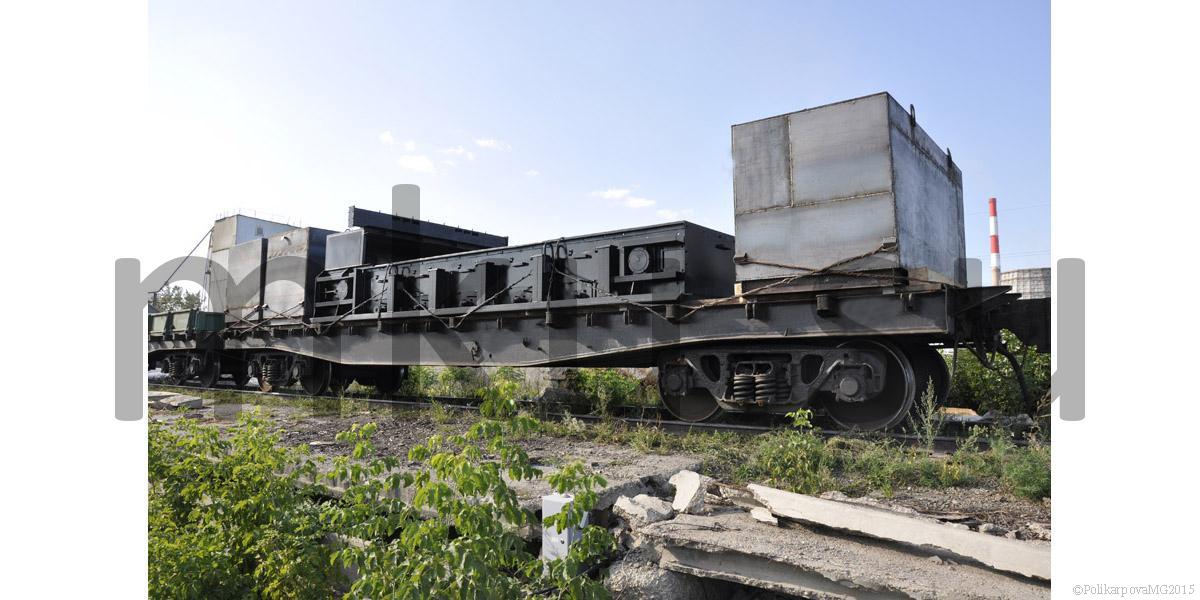

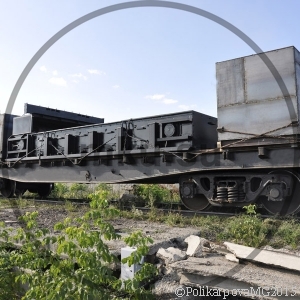

Котельный завод "Росэнергопром" производит и реализует топки различных моделей. Купить топки ТЧЗМ можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод изготавливает котлы по техническому заданию заказчика.
