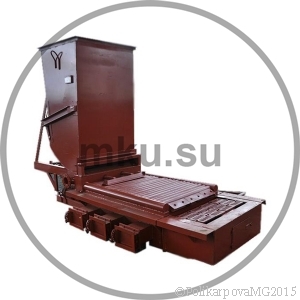

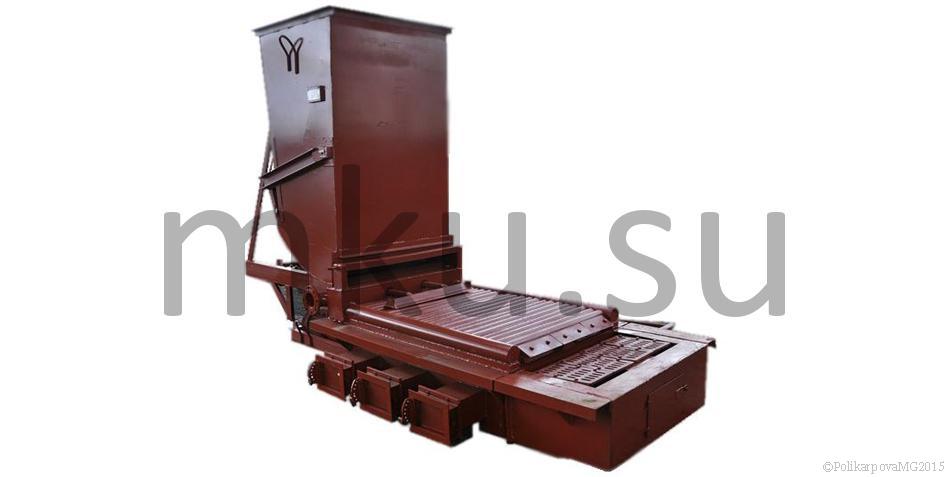

Топки ТШПМ

Топки ТШПМ устанавливаются в паровых и водогрейных угольных котельных с механизированными топливоподачей и шлакоудалением.

Топки ТШПМ механизируют процесс подачи топлива, его шурования и сброса шлака, и обеспечивают автоматическую работу котла по заданному автоматикой циклу.

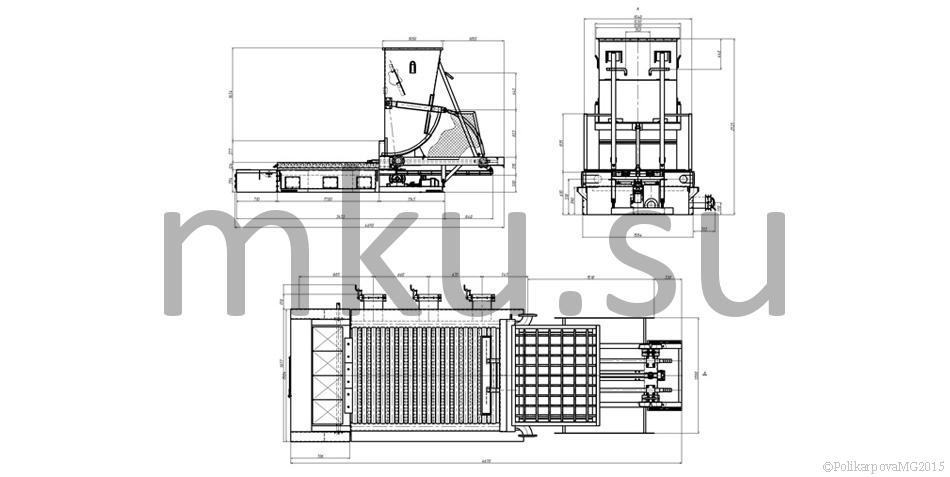

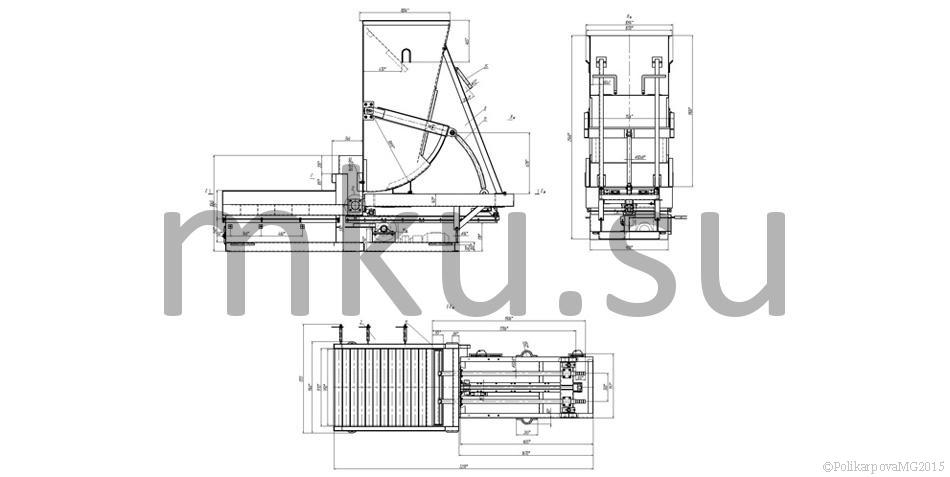

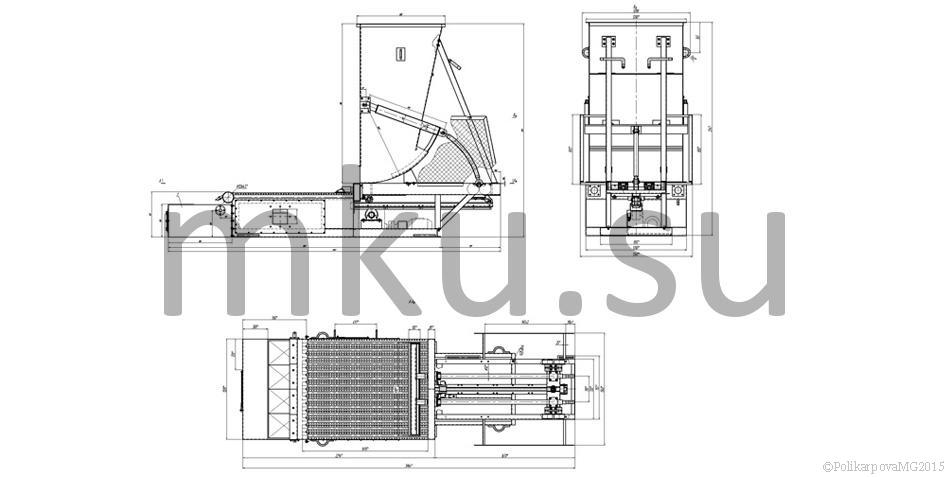

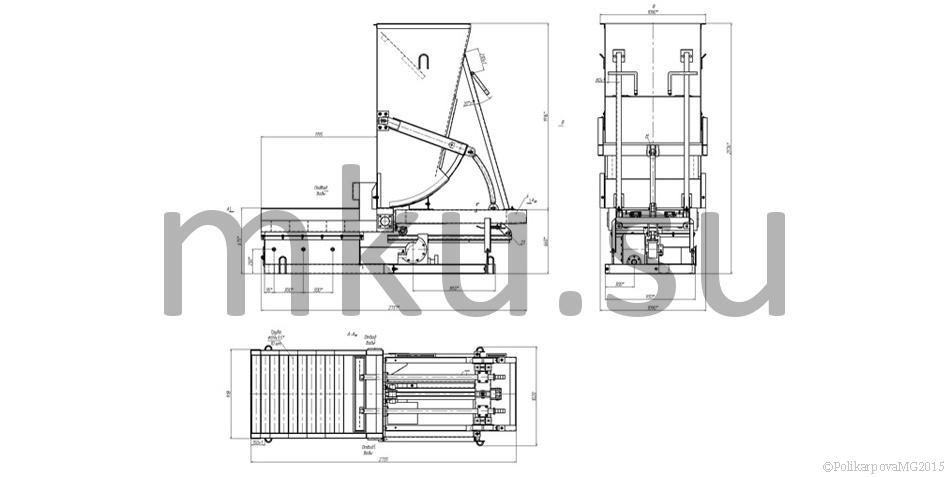

Описание работы и устройства топки ТШПМ

В топках ТШПМ происходит автоматическое поступление топлива в топочную камеру котла, шурование слоя, его перемещение по поверхности котлосниковой решетки и сброс образующихся золы и шлака в канал золошлакоудаления котельной.

Топливо в топку котла поступает самотеком из бункера, при открытии секторного пителя. Шурование слоя в топки ТШПМ происходит шурующей планкой с электроприводом. Шурующая планка располагается над колосниковым полотном и совершает над ним возвратно-поступательное движение. При движении планки вперед грящее топливо, лежащее на решетке, движется волнообразно, что способствует его перемешиванию, при движении планки назад часть раскаленного топлива с середины решетки перемещается к фронту, это улучшает процесс воспламенения новых порций угля, поступающих на решетку, поскольку раскаленные частицы являются очагами воспламенения свежего топлива.

По мере поступления на колосниковое полотно топки ТШПМ свежих порций топлива горящее топливо сдвигается к поворотным колосникам в конце топки. Сброс золы и шлака с решетки осуществляется при опрокилывании поворотных колосников в задней части топки.

Движение планки регулируется автоматикой топки ТШПМ. Для надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки. Диапазон регулирования мощности топок обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.

В топках ТШПМ предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого под решетку и подача вторичного воздуха в зону горения над решеткой.

Автоматика безопасности топки ТШПМ обеспечивает регулирование следующих параметров. При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

Модели топок ТШПМ

Наименование Топки ТШПм-0,8 Топки ТШПм-1,45 Топки ТШПм-1,5 Топки ТШПм-2,0 Топки ТШПм-2,5
Производительность топки, МВт 0,8 1,45 1,5 2,0 2,5
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1,6 1,4
Активная площадь колосниковой решетки, м² 0,8 1,2 1,31 1,75 2,34
Скорость движения полотна, м/ч 1,3...19,3
Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) 0,6 (6,0) 0,6 (6,0)
Установочная мощность, кВт 7 3
Режим работы Наладочный и автоматический
Габаритные размеры:
длина 3419 4200 4500 4500 5300
ширина (по решетке) 1180 1100 860 1180 1180
высота 2023 2700 2530 2530 2530
Масса, т, не более 1,3 1,85 1,4 1,6 2,4



Котельный завод "Росэнергопром" производит и реализует топки различных моделей. Купить топки ТШПМ можно сделав заявку на сайте котельного завода. Транспортирование модульных котельных и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
