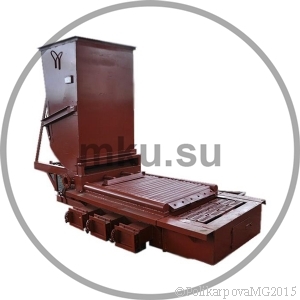

Топка ТШПМ-0,8

Механическая топка ТШПМ-0,8 с шурующей планкой предназначена для установки в механические водогрейные и отопительные стационарные котельные и модульные котельные.

Механическая топка ТШПМ-0,8 регулирует автоматическую подачу топлива на топочную решётку, шурование и движение слоя горящего топлива, а так же сброс золы и шлака за счет шурующей планки с электромеханическим приводом.

Топка устанавливается в котельных с механическими транспортерами топливоподачи и шлакоудаления. Механическая топка ТШПМ-0,8 работает на каменном и буром угле. Мощность устанавливаемых котлов от 1,0 МВт до 1,4 МВт. Марки котлов работающих с топками ТШПМ-0,8 - КВм, Гефест, Братск, Богатырь, ДСЕ и прочие.

Топки ТШПМ-0,8. Технические характеристики

Наименование Топка ТШПм-0,8
Производительность топки, МВт 0,8
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1,6
Активная площадь колосниковой решетки, м² 0,8
Скорость движения полотна, м/ч 1,3...19,3
Давление воды для охлаждения решетки и шурующей планки, МПа (кгс/см²) 0,6 (6,0)
Установочная мощность, кВт 3
Режим работы Наладочный и автоматический
Габаритные размеры:
длина 3419
ширина (по решетке) 1180
высота 2023

Масса, т, не более

1,3
Применение топки ТШПМ-0,8 Котел КВм-0,6 ШП
Котел КВм-0,8 ШП
Чугунные водогрейные котлы Братск, стальные водогрейные котлы прочих заводов изготовителей

Устройство топки ТШПМ

Топка ТШПМ-0,8 состоит из:

  • водоохлаждаемой решетки;
  • основания топки;
  • шурующей планки;
  • каретки топки;
  • рамы привода;
  • привода каретки;
  • угольного бункера;
  • вентилятора;
  • щита управления топкой.

Системой топливоподачи котельной в бункер топки подается топливо. Для создания запаса топлива и подачи его на решетку при помощи секторного питателя, устанавливают бункер.

Секторный питатель приводится в движение тягой.

Необходимое для движения шурующей планки и секторного питателя усилие, создается приводом топки ТШПМ-0,8.

При ходе шурующей планки вперед слой топлива, лежащий на решетке, движется волнообразно, что способствует его перемешиванию, а при обратном ходе планки часть раскаленного топлива с середины решетки перемещается к фронту, благодаря чему улучшаются условия воспламенения новых порций угля, поступающих на решетку, раскаленные частицы являются очагами воспламенения свежего топлива.

Когда планка движется назад, то топливо смещается только на 15-25% от величины сдвига в прямом направлении. Зола и шлак сбрасываются с решетки в канал золошлакоудаления.

Автоматика топки регулирует движение планки. Для более надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки.

В топке ТШПМ-0,8 предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топки обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.

При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

Комплект поставки топки ТШПм-0,8

Блок топочный ТШПМ-0,8 в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, запорная арматура, приборы КИП, щит автоматики, вентилятор ВЦ 14-46 № 2,4 с эл. дв. 4/3000, паспорт и инструкция по эксплуатации топки ТШПМ-0,8.

Котельный завод "РОСЭНЕРГОПРОМ" иготавливает запасные части топок ТШПМ-0,8, а также водогрейные котлы устанавливаемые на топку ТШПМ-0,8.

Котельный завод "Росэнергопром" производит и реализует топки различных моделей. Купить топки ТШПМ-0,8 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод изготавливает котлы по техническому заданию заказчика.
