Колосники ТЧЗМ

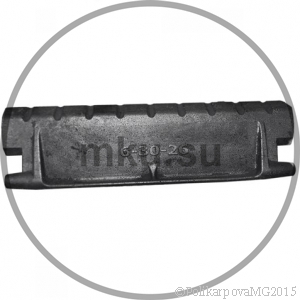

Колосники ТЧЗМ изготавливают из литейного чугуна. Колосник поддерживает слой горящего топлива, температура горения может достигать и даже превышать 1000 °С. Постоянное прохождение потока кислорода усугубляет окислительные процессы на поверхности металла, из которого изготовлены колосники. Ни один другой материал, даже жаростойкая сталь средней стоимости с температурой начала окалинообразования около 750 °С, не говоря уже о листовых черных сталях, не выдержит длительной эксплуатации в таких условиях.

Модельный ряд производимых колосников и запасных частей топки ТЧЗМ (применение и количество штук на топку)

Запасные части и колосники топки ТЧЗМ. Наименование Количество штук на изделие Масса 1 штуки, кг
Топка ТЧЗМ 2,7/4,0 Топка ТЧЗМ 2,7/5,6 Топка ТЧЗМ 2,7/6,5 Топка ТЧЗМ 2,7/8,0

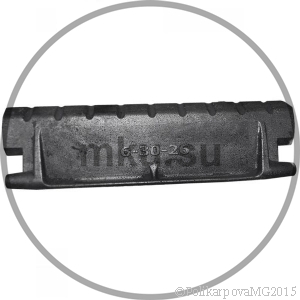

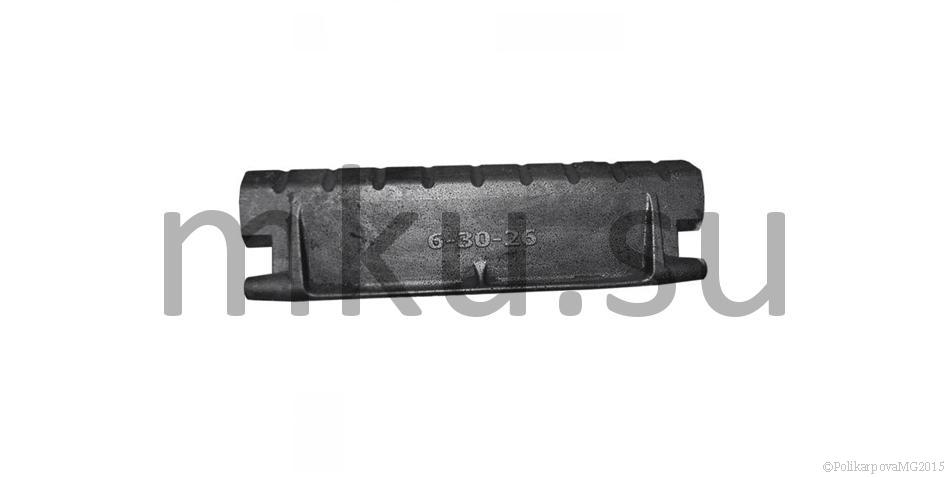

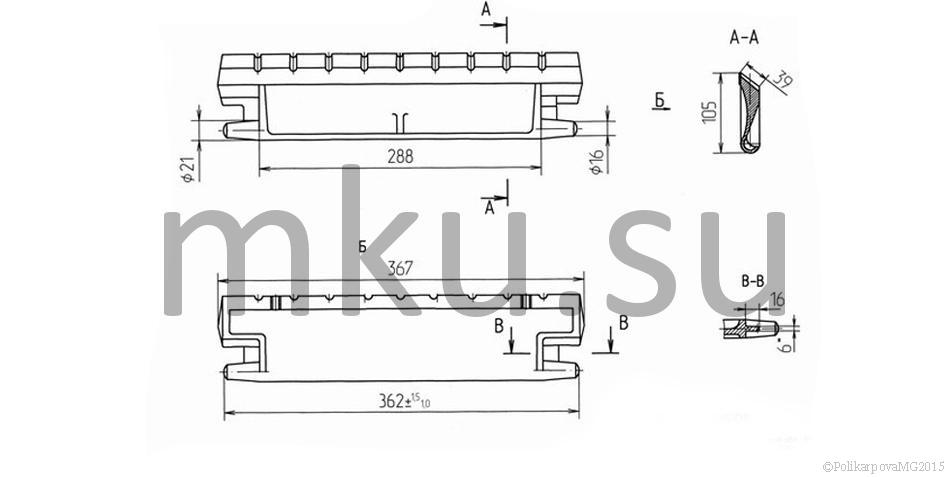

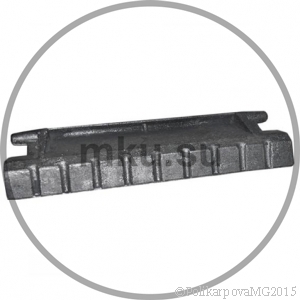

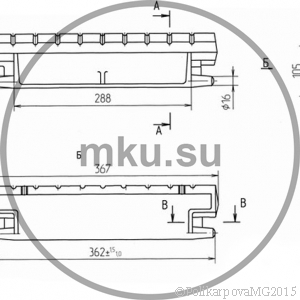

Колосник (узкий) 00.1603.056 (6.30.26) 2058 2814 3150 4032 3,4

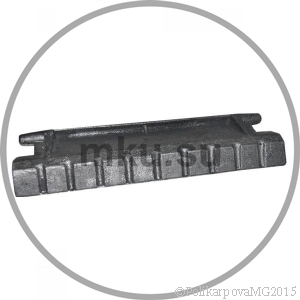

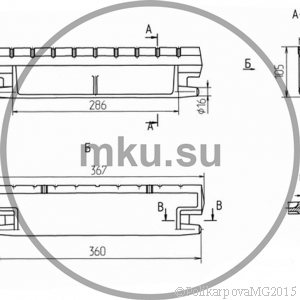

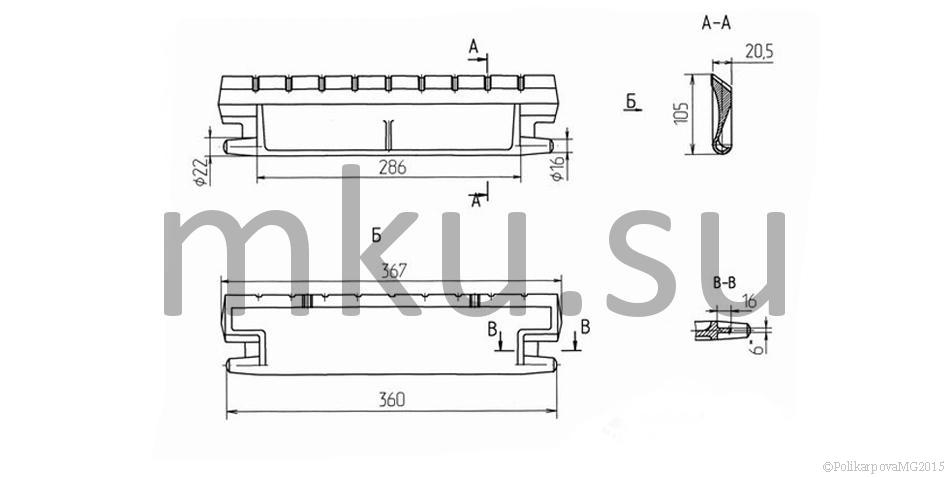

Колосник 00.1603.038 (Т 220.13.001) 1750 2345 2660 3220 3,7
Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002) 50 67 76 92 3,7
Держатель правый (5 отверстий) 00.7003.005 (Т 220.13.003) 50 67 76 92 3,71
Держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004) 300 402 456 552 2,15
Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001) 49 67 75 91 4,4
Держатель правый (6 отвестий) 00.7003.002 (Т 9.05.002) 49 67 75 91 4,4
Держатель средний (6 отверстий) 00.7003.003 (6.30.2) 294 402 450 581 2,2

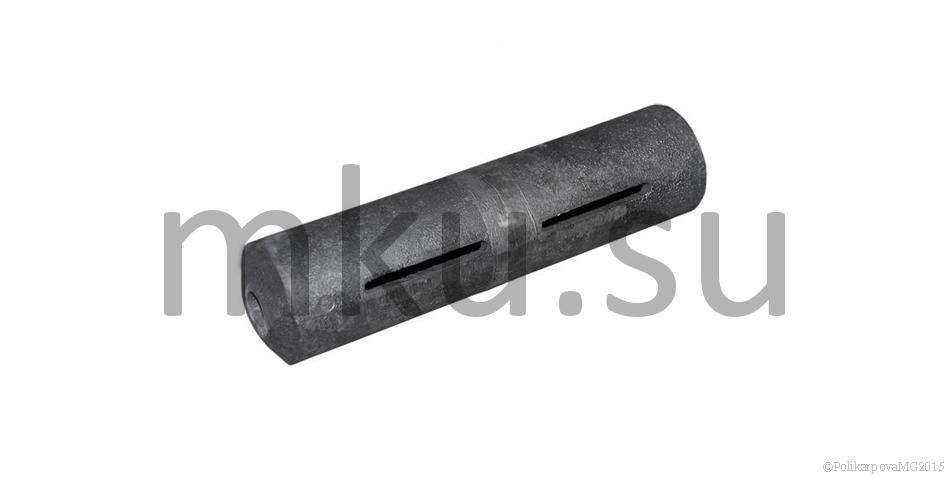

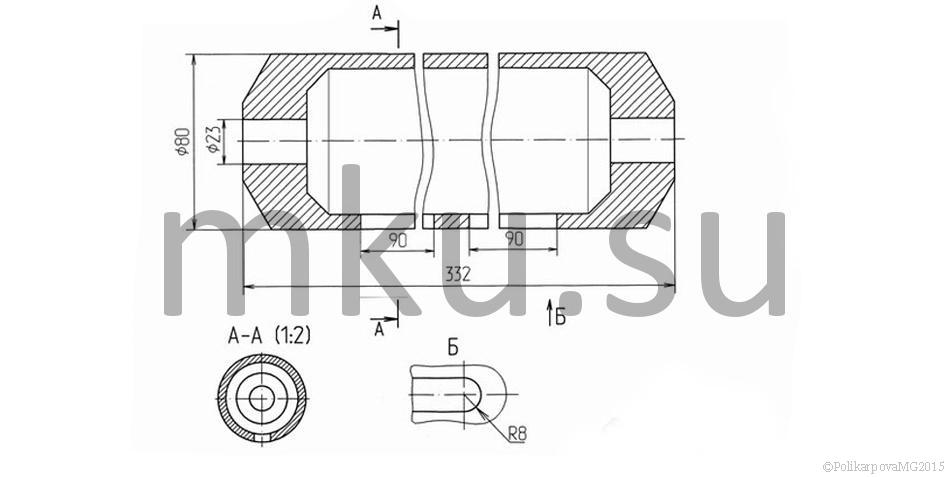

Валик (ролик) 00.4609.003 (6.30.25) 350 469 532 644 4,9
Уплотнение заднее левое 00.1629.014 (Т 22.01.001) 1 1 1 1 14
Уплотнение заднее правое 00.1629.013 (Т 22.01.002) 1 1 1 1 14
Уплотнение правое 00.1629.017 (Т 15.01.001) 1 1 1 1 16
Уплотнение левое 00.1629.016 (Т 15.01.002) 1 1 1 1 16
Уплотнение среднее 00.1629.015 (Т 15.01.003) 5 6 8 9 18,8

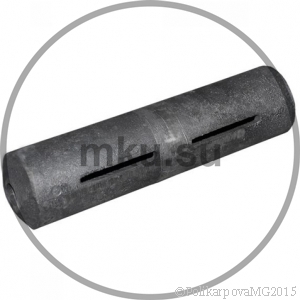

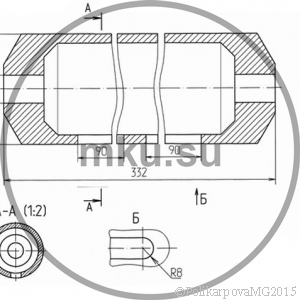

Валик соединительный 00.4105.013 (401.4.05) 50 67 76 92 7,2
Вал передний в сборе 00.9459.015 (Т 82.06.000) 1 1 1 1 942
Вал задний в сборе 00.9459.014 (Т 298.01.090) 1 1 1 1 795
Шкив боковой 00.5645.052 (Т 220.04.005) 2 2 2 2 38
Шкив заднего вала 00.5645.053 (Т 9.03.002) 6 6 6 6 41
Звездочка 00.5701.015 (Т 9.02.002) 8 8 8 8 48
Полумуфта 00.5684.001 (483.20) 1 1 1 1 28
Полумуфта 483.21 1 1 1  1 30,0
фурма крайняя Т 82.00.016 1 1  1  1 4,4
фурма средняя Т 82.00.017 1  1  1 1  3,8

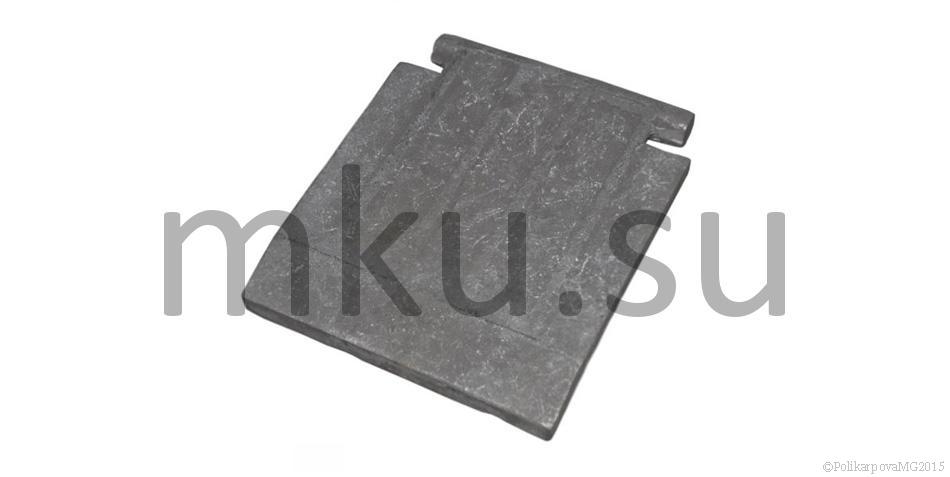

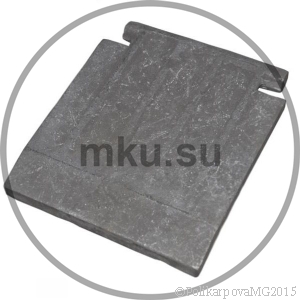

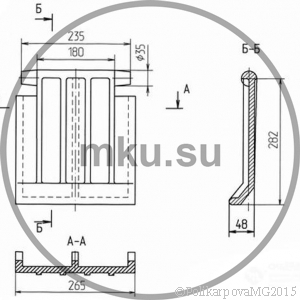

Колосник (шлакосниматель) 00.1602.010 (Т 22.00.007 А) 10 10 10 10 8,6
Кронштейн шлакоснимателя 00.7004.014 (Т 160.00.001 А) 10 10 10 10 4,7
Цепь 00.9496.013-01 (Т 244.02.010) 9750 мм. - - - 8,9 (1 метр)
Цепь 00.9496.013 (Т 220.06.010) - 13065 мм. - - -
Цепь 00.9496.013-02 (Т 246.02.010) - - 14820 мм. - -
Цепь 00.9496.013-03 (Т 247.02.010) - - - 17940 мм. -
Подвеска  Т 249.03.001 1 1 1 1 7,02
Подвеска  Т 220.05.002 1 1 1 1 6,0
Корпус подшипника заднего вала Т 220.04.002 1 1 1 1 19,5
Букса задняя (00.6927.010) 2 2 2 2 2
Букса передняя правая (00.1426.002) 1 1 1 1 36,6
Букса передняя левая (00.1426.003) 1 1 1 1 1
Привод топки (00.9406.08) 1 1 1 1 190
Крышка подшипника глухая вед.вала 401.2.10 1 1 1 1
Крышка подшипника задн. Вала Т 298.01.902 1 1 1 1
Крышка подшипника с отв. вед.вала Т 9.02.007 1 1 1 1
Плита Т 81.01.205 2 2 2 2
Плита Т 81.01.115 1 1 1 1

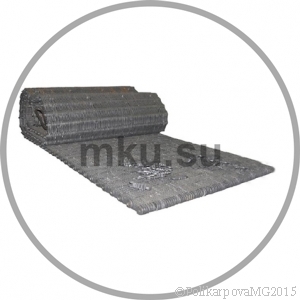

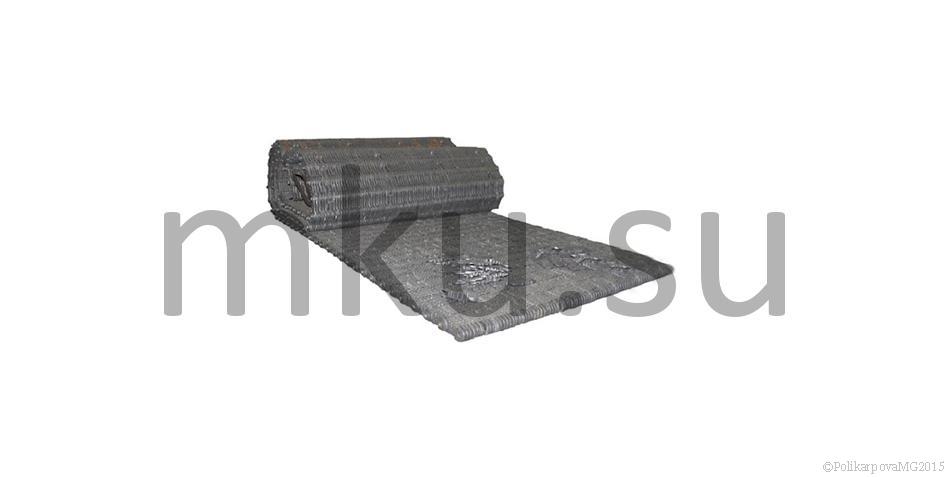

В механических топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа.

Колосниковое полотно топки ТЧЗМ состоит из ведущих стальных цепей, в которые закрепляются держатели колосников. В отверстия держателей вставляются колосники ТЧЗМ. Чешуйчатое полотно натягивается на вал, и с помощью привода приводится в движение. Снизу тяжелое полотно поддерживают чугунные валики ТЧЗМ. Сквозь щели между колосниками и держателями в слой топлива поступает воздух необходимый для горения, образующиеся при горении зола и шлак сбрасываются с полотна при его повороте через валы.

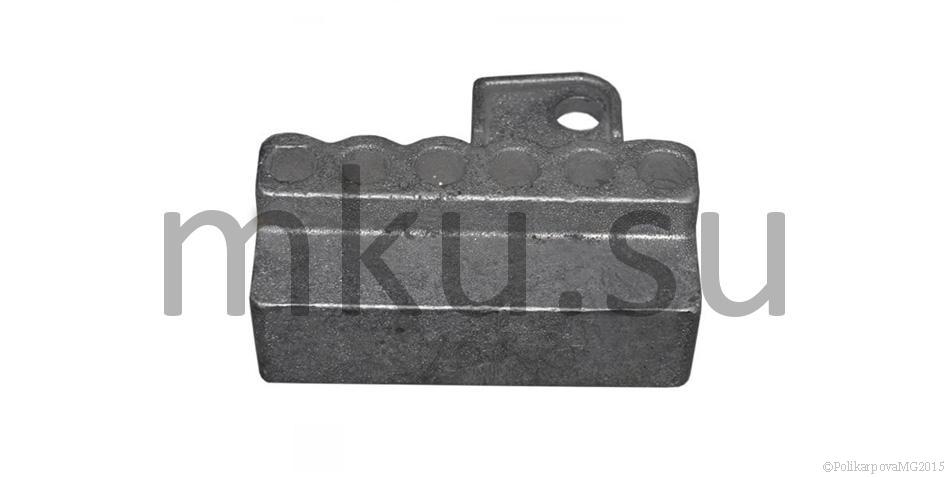

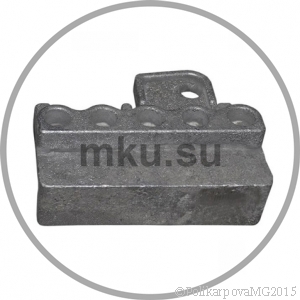

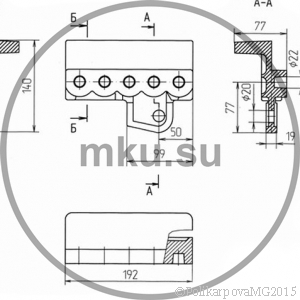

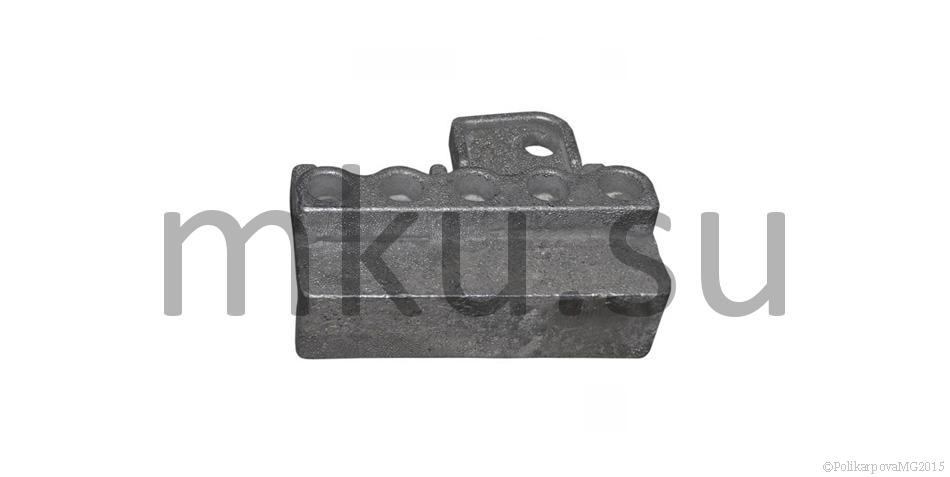

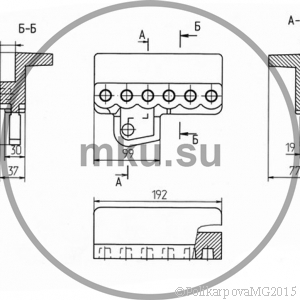

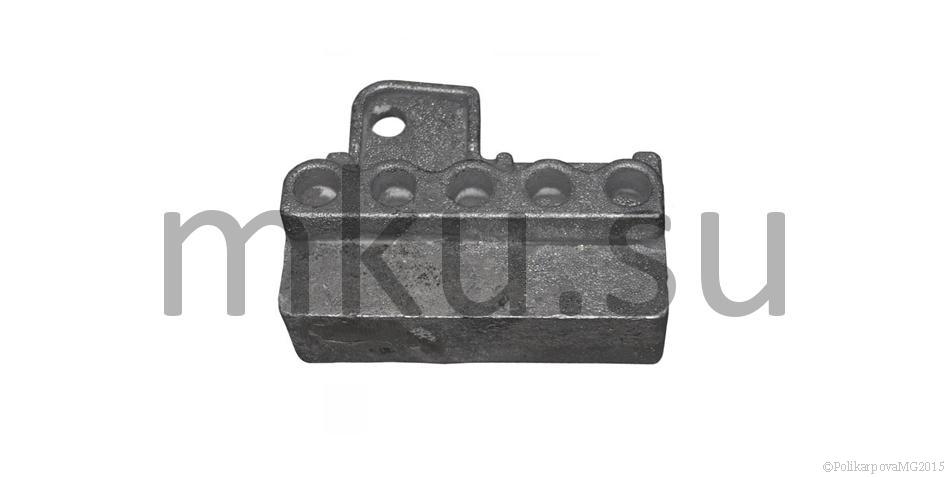

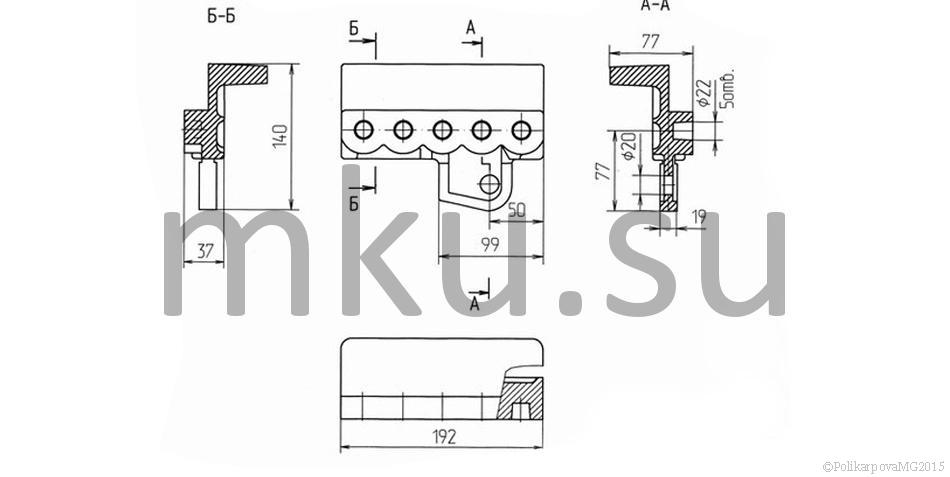

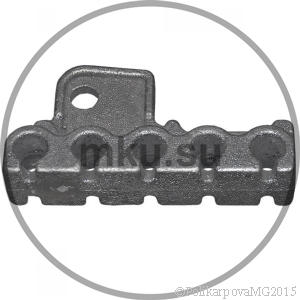

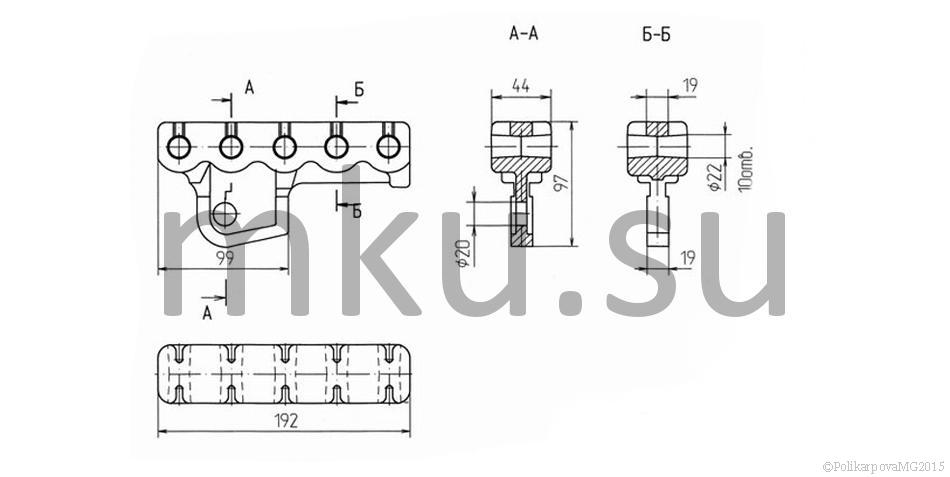

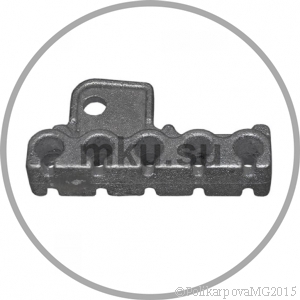

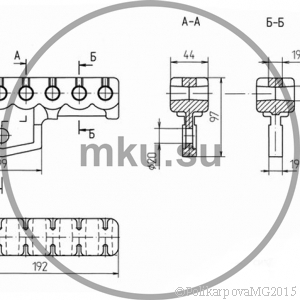

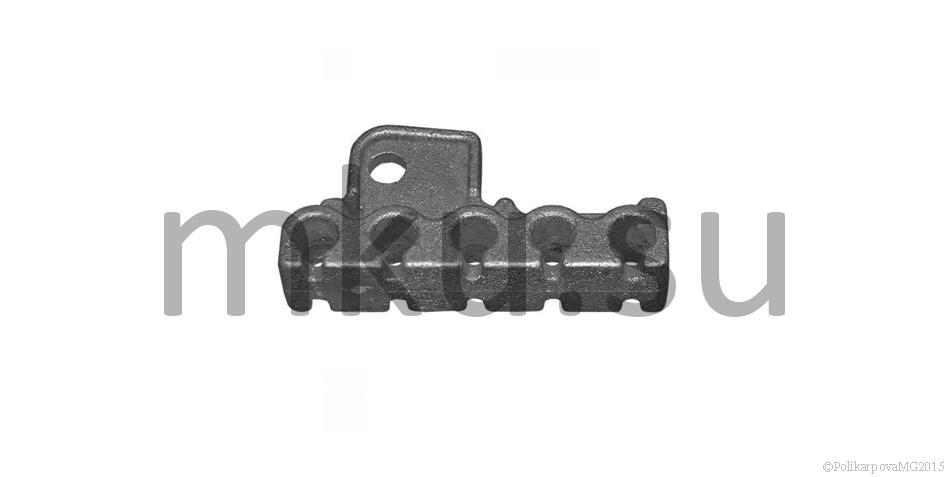

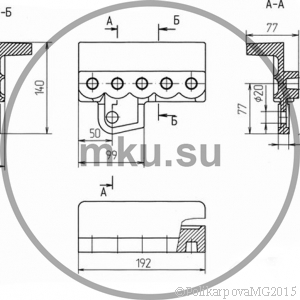

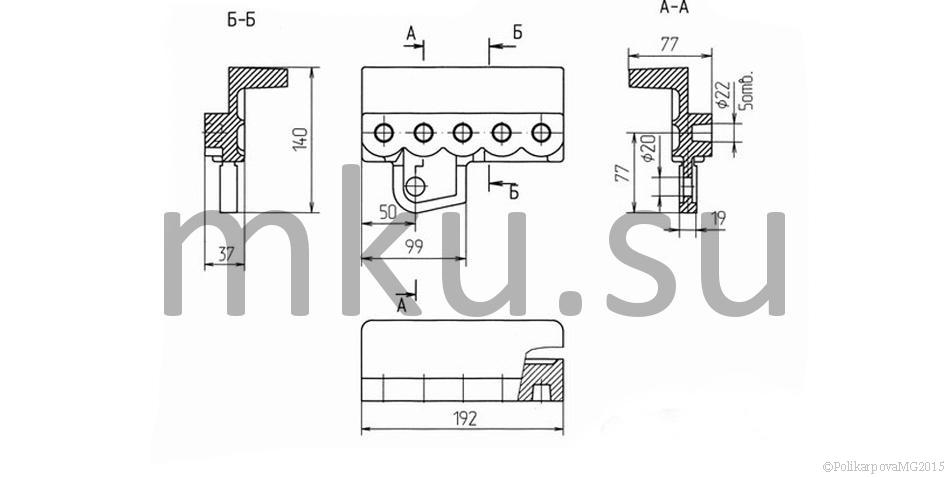

Колосниковое полотно ТЧЗМ состоит из стальных ведущих цепей в которых закреплены держатели колосников с 5 отверстиями:

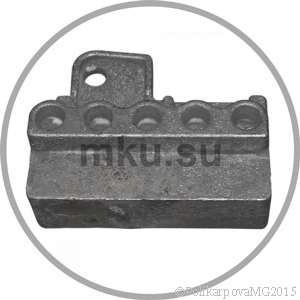

  • держатель левый 00.7003.004 (Т 220.13.002);

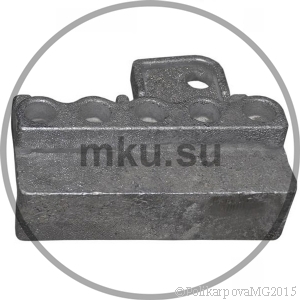

  • держатель правый 00.7003.005 (Т 220.13.003);
  • держатель средний 00.7003.006 (Т 220.13.004).

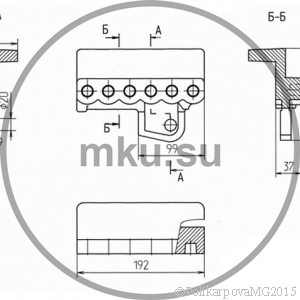

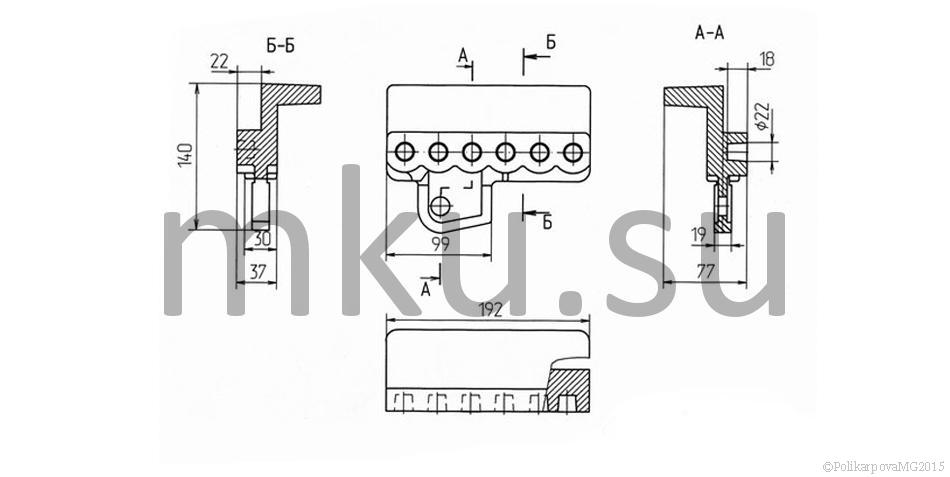

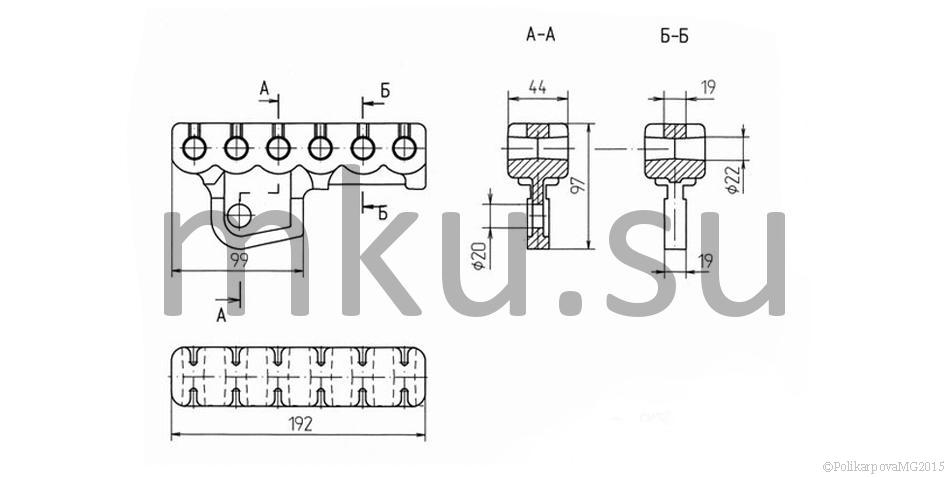

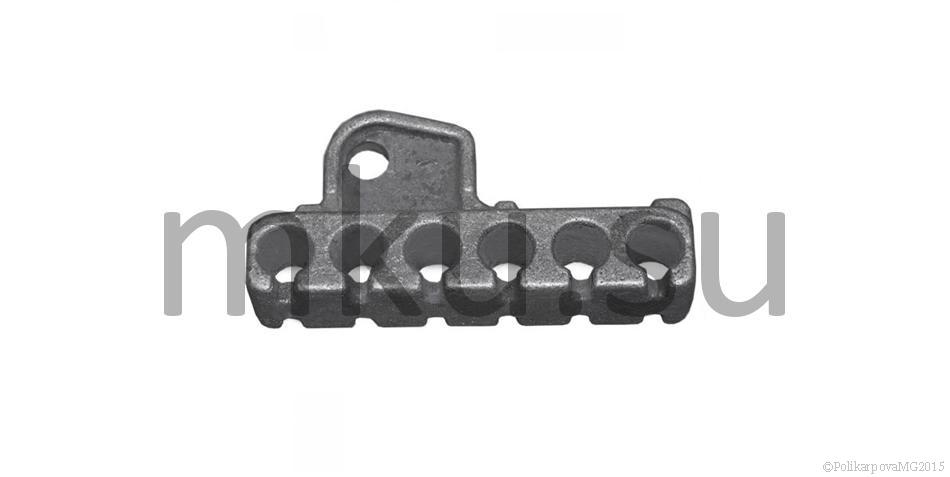

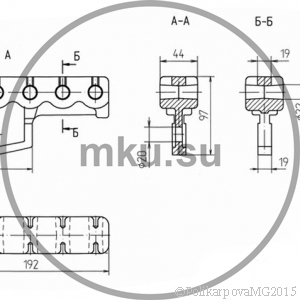

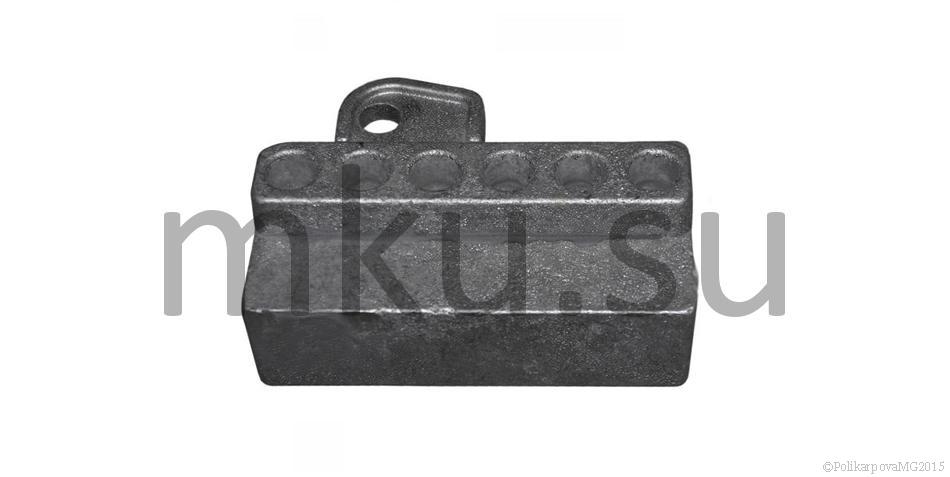

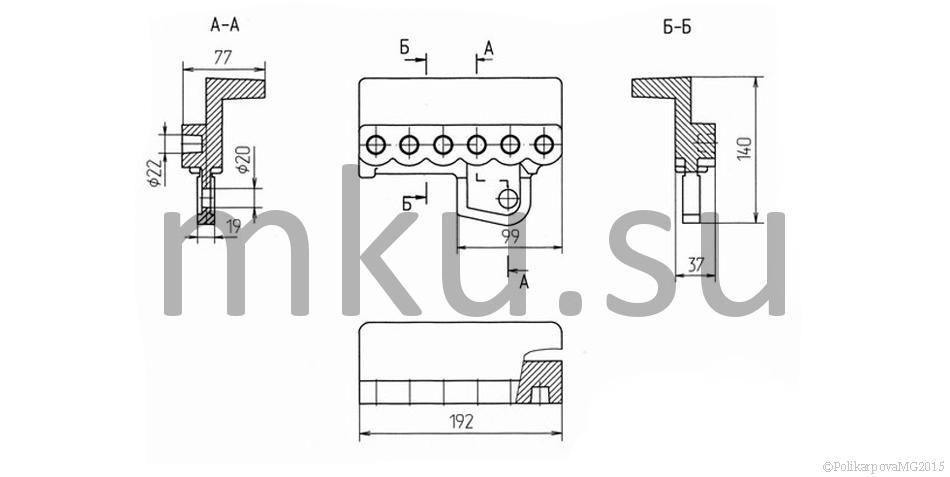

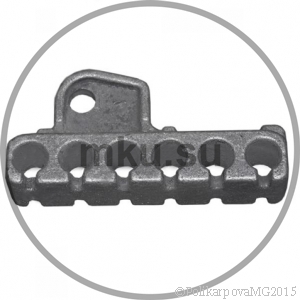

либо с 6 отверстиями:

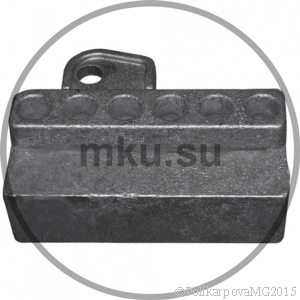

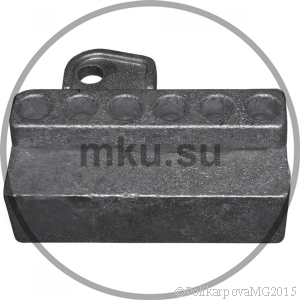

  • держатель левый 00.7003.001 (Т 9.05.001);

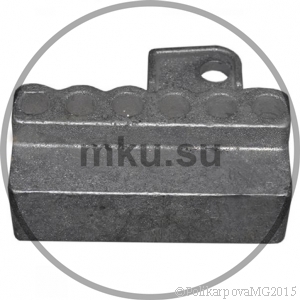

  • держатель правый 00.7003.002 (Т 9.05.002);
  • держатель средний 00.7003.003 (6.30.2).

Колосники топки ТЧЗМ заменяются без разборки полотна.

Котельный завод "Росэнергопром" производит и реализует колосники различных моделей. Купить колосники ТЧЗМ можно подав заявку на сайте котельного завода. Транспортирование оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
