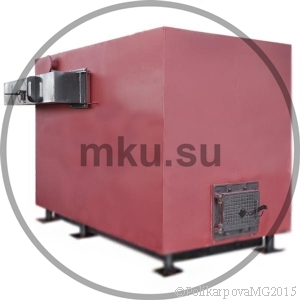

Водогрейный котел 1 МВт без дымососа

Водогрейный котел 1 МВт без дымососа (1000 кВт) работает на естественной тяге, применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Отапливаемая площадь котла 10000 м2, отапливаемый объем 30000 м3.

Котел 1 МВт работает на естественной тяге. Воздух для сжигания топлива подается в топочную камеру при помощи вентилятора. Используемое топливо каменный и бурый уголь, а так же дрова.

Водогрейный котел 1 МВт на твердом топливе на естественной тяге поставляется в комплекте с вентилятором поддува, КИП, запорной арматурой, предохранительными устройствами и регулятором тяги и дутья. По желанию заказчика котел может быть укомплектован, насосами, теплообменниками, щитом управления, дымовой трубой и системой газоходов.

Ключевыми особенностями водогрейного котла 1 МВт без дымососа является:

  • работа котла на самотяге;
  • высокий КПД котла;
  • безнакипность;
  • повышенная надежность работы котла;
  • максимальное удобство обслуживания.

Технические характеристики водогрейного котла 1 МВт без дымососа

Наименование Водогрейный котел 1 МВт без дымососа
Мощность водогрейного котла, МВт, (Гкал/ч) 1,0 (0,86)
Площадь отапливаемого помещения при высоте потолка 3 м, м² 10000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 83 74
Расход топлива, кг/ч 288 555
Расход условного топлива, кг/ч 188
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 44
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 2,5-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 100
Габаритные размеры котельного блока, не более
Длина, мм 3020
Ширина, мм 1770
Высота, мм 2220

Конструкция котла

Водогрейный котел 1 МВт без дымососа на естественной тяге изготавливается из стальных труб и листового проката, готовым цельным блоком: котельный блок и чугунная топка. В передней части котла располагается топочная часть с колосниковой топкой, в задней части котла два пакета конвективного блока, выход газов организован в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Внизу топки выполняется зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Водогрейный котел 1 МВт без дымососа на естественной тяге легко монтируется. Монтаж котла заключается в следующем: котел устанавливается на ровную бетонную поверхность и закрепляется анкерными болтами. Подсоединяется регулятор тяги и дутья. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Работа котла водогрейного котла 1 МВт без дымососа

Твёрдотопливный водогрейный котел мощностью 1 МВт на естественной тяге прост в работе и обслуживании. Топливо через топочную дверцу загружается на колосниковую решетку, провал золы происходит через отверстия в колосниках в золовой короб. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Естественная тяга в котле, системе газоходов и дымовой трубе развивается под действием плотности дымовых газов и атмосферного воздуха. Чем больше разность, тем больше развивается тяга. Плотность в свою очередь зависит от температуры, чем ниже температура наружного воздуха, тем лучше тяга.

Сложность эксплуатации котла, работающего на самотяге, заключается в моменте его пуска, так как тяга лучше устанавливается, чем больше разница температур наружного воздуха и горячих дымовых газов. Чем горячее газы, тем проще ее установить, но при высоких температурах уходящих газов, мы теряем КПД котла. В холодную погоду самотяга стабильна даже при высоком сопротивлении котла и температуре уходящих газов менее 200 °С. При пуске же котла в начале отопительного сезона, температура наружного воздуха еще плюсовая, разность температур недостаточная для развития самотяги. Для этого в котле имеется конструктивное решение, позволяющее преодолеть эти трудности. В момент пуска водогрейного котла 1 МВт без дымососа горячие газы пускаются, через обводной газоход, установленный сбоку котла и соединяющий топку котла и газоход котельной. Не имея на своем пути никакого сопротивления, горячие газы свободно выходят из топки котла и двигаются по обводному газоходу с минимальным аэродинамическим сопротивлением, разогревают дымовую трубу и в ней появляется естественная тяга. Когда в топке котла устанавливается стабильный режим горения слоя топлива, обводной газоход перекрывается, и газы вытягиваются (протягиваются) уже и через конвективные пакеты, температура горячих газов снижается до 200 ° С. Водогрейный котел без дымососа выходит на мощность, задействована развитая трубная система котла и конвективные пакеты, КПД котла максимально - до 80%. При эксплуатации водогрейного котла 1 МВт без дымососа нет затрат на электроэнергию, нет потерь с уходящими газами, эффективно сжигается топливо, конструкция котла оптимальна.

Водогрейный котел 1 МВт без дымососа защищен патентом и охраняется законом об авторских правах. Любое воспроизведение данного решения в конструкции котлов, возможно только с разрешения авторов.

Обозначение котла. Водогрейные котлы мощностью 1 МВт на естественной тяге имеют различное обозначение у различных производителей - котел 1000 кВт на естественной тяге, котел КВр 1,0 на самотяге, котел КВ 1,0 без дымососа.

Котельный завод "Росэнергопром" производит и реализует водогрейные котлы без дымососа различных моделей. Купить водогрейный котел 1 МВт без дымососа можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
