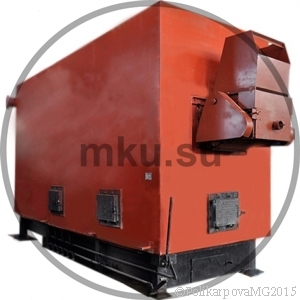

Водогрейный котел 1,6 МВт ЗП РПК

Водогрейный котел 1,6 МВт (1600 кВт) с наклонными колосниками и механическим забрасывателем. Отапливаемая площадь котлов 16000 м2, отапливаемый объем 48000 м3.

Твердотопливный водогрейный котел 1,6 МВт ЗП РПК работает с уравновешенной тягой, которая обеспечивается вентилятором топки и дымососом.

Водогрейный котел 1,6 МВт ЗП РПК поставляется в комплекте с топкой РПК с наклонными колосниками, механическим забрасывателем ЗП, приборами КИП, запорной арматурой, предохранительными устройствами, вентилятором. По желанию заказчика котел может быть укомплектован дымососом, золоуловителем, насосами, теплообменником, щитом управления, системой топливоподачи и шлакоудаления, бункерами, дымовой трубой и системой газоходов.

Ключевыми особенностями водогрейного котла 1,6 МВт ЗП РПК является:

  • высокий коэффициент полезного действия - вплоть до 83%;
  • механический процесс сжигания топлива;
  • минимальный потребление горючего;
  • небольшие габаритные размеры;
  • удобство и простота эксплуатации;
  • оптимальной гидравлической схеме;
  • выход на мощность за 2-4 часа:
  • минимальные качества используемой подпиточной воды;
  • невысокая цена в сравнении с зарубежными и российскими аналогами

Технические характеристики водогрейного котла 1,6 МВт ЗП РПК

Наименование Водогрейный котел 1,6 МВт ЗП РПК
Мощность водогрейного котла, Гкал/ч (МВт) 1,4 (1,6)
Отапливаемая площадь при высоте потолка 3 м, м² 16000
Топливо Кузнецкий Д Харанорский Б1
Низшая теплота сгорания, ккал/ч 5230 2720
КПД котла, не менее, % 80 73
Расход топлива, кг/ч 253 554
Расход условного топлива, кг/ч 278
Температура уходящих газов, °C Не более 200
Расход рабочей среды, м³/ч 64
Температура воды, °C 70-95
Давление рабочей среды, МПа (кгс/cм²) 3-6
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) не более 0,07 (0,7)
Аэродинамическое сопротивление, Па (мм. вод. ст.) Не более 300
Площадь зеркала горения, м² 2,22
Габаритные размеры котельного блока, не более
Длина, мм 3675
Ширина, мм 1770
Высота, мм 3100

Конструкция котла

Котел 1,6 МВт с наклонными колосниками РПК и забрасывателем поставляется двухблочным. Сам котельный блок изготавливается из стальных труб и листового проката. В передней части котла располагается топочная часть располагаемая над топкой, в задней части котла два пакета конвективного блока, выход газов организован в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. На фронте котла в самом котельном блоке смонтирована фронтальная плита под забрасыватель, на которую во время монтажа крепится механический забрасыватель ЗП, под плитой установлена топочная дверка для обслуживания процесса горения. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Топка выполняется из наклонных чугунных колосников одеваемых на вал и поворачиваемых с помощью рычага. При наклоне ряда поворотных колосников образовавшиеся в процессе горения зола и шлак сбрасываются в канал золошлакоудаления. Под колосниками выполнен зольный короб с дверкой для очистки короба, поддувала. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.

Водогрейный котел 1,6 МВт ЗП РПК легко монтируется. Монтаж котла мощностью 1,6 МВт заключается в следующем: топка устанавливается на ровную бетонную поверхность, монтируется котел, конструкция закрепляется анкерными болтами, на фронтальной плите закрепляется забрасыватель ЗП. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор и дымосос.

Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.

Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.

Работа водогрейного котла 1,6 МВт ЗП РПК

Водогрейный котел 1,6 МВт ЗП РПК прост в работе и обслуживании. Топливо транспортером топливоподачи загружается в бункер забрасывателя и с помощью забрасывателя механически загружается на колосниковую решетку, зола и шлак вручную сбрасываются поворотными колосниками топки в канал шлакоудаления. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.

Обозначение котла. Водогрейные котлы мощностью 1,6 МВт имеют различное обозначение у различных производителей - котел КВ 1,6 ЗП ПРК, котел КВ 1600 ЗП РПК, котел 1,6 МВт с забрасывателем, котел 1600 кВт с наклонными колосниками, котел КВ-1,6 с поворотными колосниками котел, котел КВм 1600 кВт, котел КВ 1,6, котел КВм 1600 к Вт, котел КВ 1600 кВт.

Котельный завод "РЭП" производит и реализует водогрейные котлы с ЗП различных моделей. Купить водогрейный котел 1,6 МВт ЗП РПК можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
