Модульные котельные представляют собой комплекс оборудования, установленного в одном блоке и используемого для получения пара или горячей воды в результате сжигания топлива. Преимуществом таких котельных является их автономность и независимость от теплоцентралей, мобильность и простота в монтаже. Кроме того, наряду с типовыми проектами, заводы-изготовители предлагают заказчикам разработку индивидуальных проектов с учетом особенностей условий эксплуатации.
Основными системами, составляющими модульные котельные, являются следующие:
- подача топлива, его сгорание и получение теплоносителя;
- золошлакоудаление;
- водоподготовка;
- насосы и система циркуляции воды;
- теплообменники;
- вентиляция;
- автоматизация и сигнализация;
- КиП.
Все системы размещаются в блок-модулях - компактных, легко транспортируемых зданиях на основе стального каркаса. Блок-модули монтируются на заранее залитый фундамент и подключаются к необходимым коммуникациям, после чего система готова к эксплуатации.
Для бесперебойного снабжения топливом модульные котельные оснащаются хорошо отлаженной системой подачи, доставки и хранения. Например, в газовой котельной поступление газа осуществляется через газопровод напрямую в горелочное устройство, так что монтаж дополнительных узлов не требуется.
Для жидкотопливной котельной, работающей на мазуте, дизельном топливе или нефти необходимо наличие трубопровода, топливных емкостей и насосов. Для лучшего распыления жидкого топлива в топке устанавливается система для его подогрева.

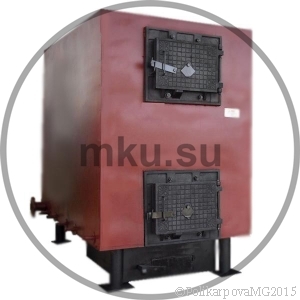

Твердотопливные модульные котельные, работающие на угле, торфе или дровах, являются самыми недорогими в эксплуатации, но требуют установки дополнительного оборудования. Обязательно наличие складов или специальных площадок для хранения топлива, погрузочно-разгрузочных механизмов, таких как транспортеры, скреперы, грейферы или скипы. Производители блочных котельных обычно поставляют все необходимое оборудование в комплекте с модулями.
Модульные котельные на твердом топливе в обязательном порядке оборудуются системами золошлакоудаления для вывода продуктов сгорания за пределы котельной. Из шлаковых каналов или зольников они с помощью транспортеров перемещаются в шлакоотвалы.
Проходящая через котел система труб нагревает воду и подает ее потребителю через открытый контур (напрямую) или закрытый контур (теплообменники). В зависимости от поступающей в котельную воды устанавливается система водоподготовки, включающая в себя фильтры для удаления абразивных частиц и ржавчины, химическую очистку от вредных примесей в комплексе с умягчением для предотвращения образования накипи на внутренней поверхности системы.
Все модульные котельные оборудуются насосными системами, как основными, так и резервными, автоматически включающимися в случае необходимости. Для подключения к наружным инженерным коммуникациям трубопроводы котельной выводятся через наружное ограждение блока.
Системы автоматизации котельной устанавливаются в зависимости от проекта. Существуют котельные с ручной подачей угля в топку, а также полностью автоматизированные модульные системы, способные эффективно работать без участия человека длительный период времени.
Для экономии топлива и поддержания постоянного температурного режима в отапливаемых зданиях в котельных имеется возможность регулирования температуры воды на выходе в зависимости от температуры окружающей среды. Для контроля над расходом топлива и воды устанавливаются специальные приборы учета, показания которых выводятся на щит управления.
