Циклоны ЦН-15-400

Циклоны ЦН-15-400 применяются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.).

Циклон ЦН-15-400 (пылеуловитель) востребован: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д. Циклоны чаще всего используются в промышленности.

Циклоны ЦН-15-400 наиболее простой вид пылеуловителей и работают используя действие центробежной силы. Циклон ЦН-15-400 может использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Применение циклонов типа ЦН-15-400 не разрешено во взрывоопасных средах; не рекомендуется их применять также для улавливания больших частиц пылей, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

Модельный ряд производимых циклонов ЦН-15-400

Типоразмер циклона ЦН 15 Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-400-1УП 1110 1800 0,17 260
Циклон ЦН-15-400-2УП 2300 3600 0,31 440
Циклон ЦН-15-400-2СП 2300 3600 0,31 450
Циклон ЦН-15-400-4УП 4500 7200 0,54 820
Циклон ЦН-15-400-4СП 4500 7200 0,54 810

Условное обозначение циклонов ЦН-15-400

  • Ц - обозначение циклона;
  • Н - обозначение конструкции НИИОгаза;
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
  • цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе;
  • У - камера очищенного газа - "улитка";
  • С - камера очищенного газа - сборника;
  • П - пирамидальная форма бункера.

Основные параметры циклонов ЦН-15-400

1. Температура очищаемого газа, °С не более 400.

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000
  • для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

  • для циклонов ЦН - 15 с "улиткой" - 175;
  • со сборником - 182;
  • для одиночных циклонов - 147.

Конструкция циклонов ЦН-15-400

Исходя из производительности по газу и условий применения циклонов пылеуловители изготавливают одиночного исполнения (внутренний диаметр ЦН 15-400 составляет от 200 до 2000 мм) или группового исполнения - 2, 4, 6 и 8 циклонов одного внутреннего диаметра (от 300 до 900 мм). Групповые циклоны ЦН (пылеуловители) могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой. Циклоны ЦН в групповом исполнении способным обеспечить очистку больших объемов газов.

Циклоны ЦН-15-400 группового исполнения производят с вращением потока газов "левого" или "правого" типа, одиночные циклоны существуют только с вращением "правого" типа.

В зависимости от компоновки групповые циклоны ЦН 15-400 бывают с камерой очищенного газа (циклон с видом «улитки» или с видом сборника), а одиночные циклоны существуют только в форме "улитки".

Бункеры циклонов ЦН-15-400 делаются в форме пирамиды.

Во время работы циклонов ЦН-15-400 должна быть обеспечена безостановочная выгрузка пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15-400 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

Выбор материала для изготовления циклона ЦН 15-400, зависит от температуры. Циклон ЦН 15-400 производят из углеродистой стали при температуре менее -40 °С. При температуре ниже 40°С циклон производят из низколегированной стали.

Конфигурация циклона ЦН-15-400 рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны делаются как левого, так и правого исполнения. Они могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН 15-400 выпускается с улиткой на выходе очищенного воздуха или зонтом. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем. В первом случае группа циклонов имеет название ЦН-15-СП, во втором случае называется ЦН 15-УП, где П - пирамидальная форма бункера циклона; числа 200, 300, 400, 500 и т.д. соответствуют диаметру циклона в мм.

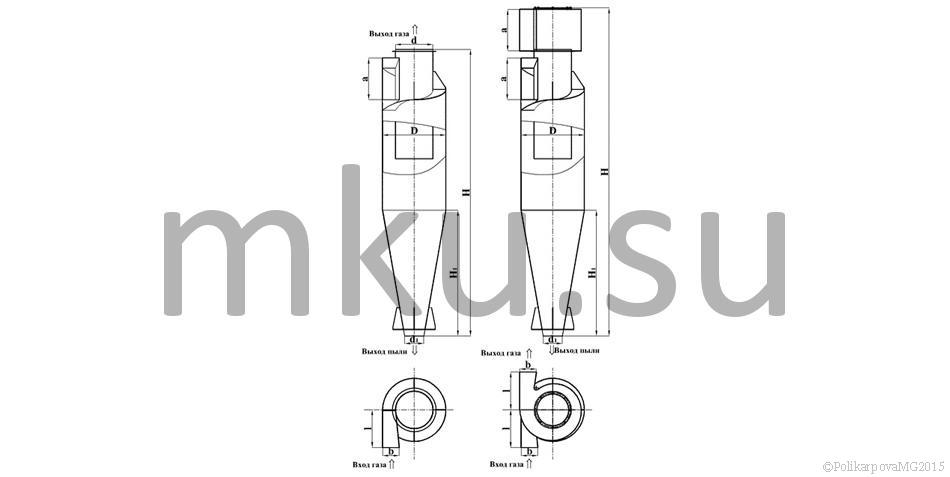

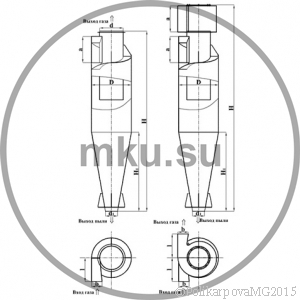

Габаритные и присоединительные размеры циклона ЦН 15-400

Без улитки:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-400 400 1824 800 236 160 274/114 240 72

С улиткой:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-400 400 2044 800 236 160 274/114 240 90

Котельный завод "РЭП" производит и реализует циклоны различных моделей. Купить циклоны ЦН 15-400 можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
