Циклоны ЦН-15-700-4УП

Циклон ЦН-15-700-4УП предназначен для сухой очистки воздуха и газов от взвешенных частиц сухой пыли выделяющихся при сушке, обжиге, агломерации, а также в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы при сжигании топлива. Циклон ЦН-15-700-4УП востребован: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д. Циклоны чаще всего используются в промышленности.

Циклон ЦН-15 является пылеуловителем, который имеет достаточно простую конструкцию. Для производства циклонов ЦН-15-700-4УП не требуется расходные материалы, следовательно их эксплуатация достаточно низкая в цене.

Циклон ЦН-15-700-4УП может использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.

Технические характеристики циклона ЦН-15-700-4УП

Типоразмер циклона ЦН 15 Площадь сечения цилиндрической части корпуса, м² Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-700-4УП 1,536 13800 22000 1,5 2160

Условное обозначение циклона ЦН-15-700-4УП

  • Ц - обозначение циклона
  • Н - обозначение конструкции НИИОгаза
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
  • 700 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
  • 4 - количество циклонов в группе
  • У - камера очищенного газа - "улитка"
  • П - пирамидальная форма бункера

Основные параметры циклона ЦН-15-700-4УП

1. Температура очищаемого газа, °С не более 400

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000
  • для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

  • с "улиткой" - 175;
  • для одиночных циклонов - 147.

Конструкция циклона ЦН-15-700-4УП

Циклон ЦН являются самым простым видом пылеуловителя и работает используя действие центробежной силы.

Циклон ЦН-15-700-4УП изготавливается группового исполнения из четырех циклонов диаметром 700 мм с камерой очищенного воздуха в виде "улитки".

Могут выполняться с вращением потока газов "левого" или "правого" типа.

Бункер циклона ЦН-15 делается в форме пирамиды.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона ЦН 15, его производят из углеродистой стали (температура менее -40°С) и низколегированной стали (при температуре ниже -40°С).

Конфигурация циклона ЦН 15 рассчитана на температуру до 400°С и разряжение 5 кПа.

Для увеличения срока эксплуатации циклонов ЦН-15, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны ЦН 15 диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

При использовании циклонов ЦН-15-700-4УП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.

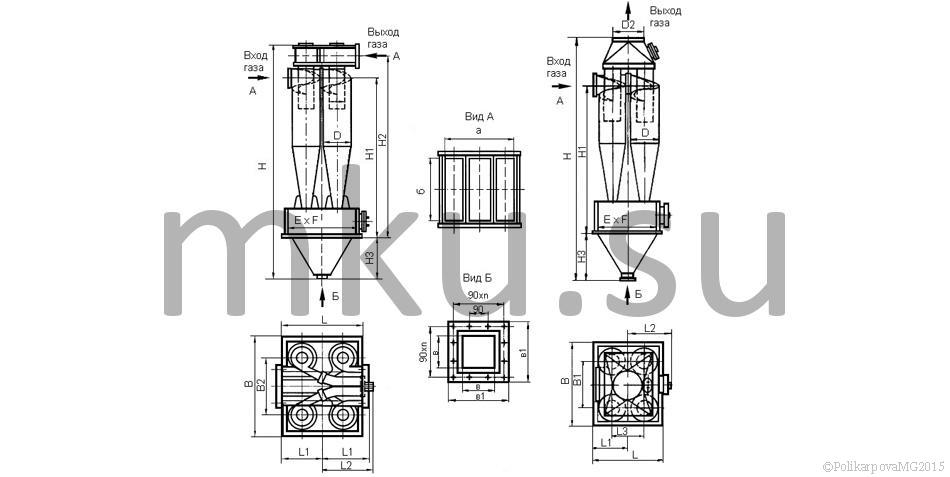

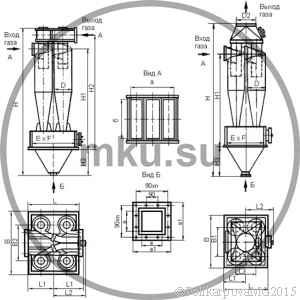

Габаритные и присоединительные размеры циклона ЦН 15-700-4УП

Наименование L B H H1 H2 H3 D D1 E
Циклон ЦН 15-700-4УП 1490 1855 5588 3512 4066 1260 700 410 1300

Наименование F a b L1 L2
B
B1
Масса, кг
Циклон ЦН 15-700-4УП 1700 786 472 850 847 200 310 2160

Котельный завод "РЭП" производит и реализует циклоны различных моделей. Купить циклоны ЦН 15-700-4УП можно оформив заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
