Топки ТЛПХ

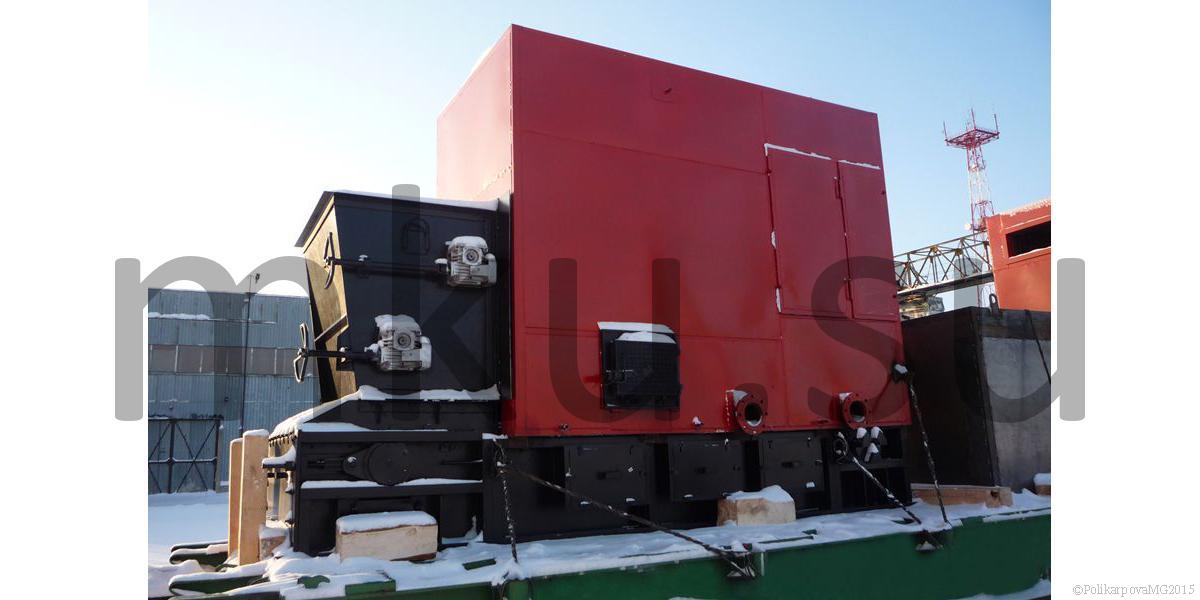

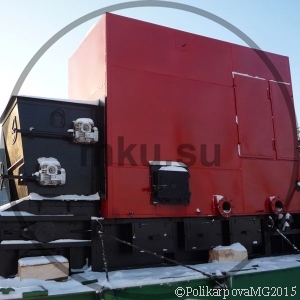

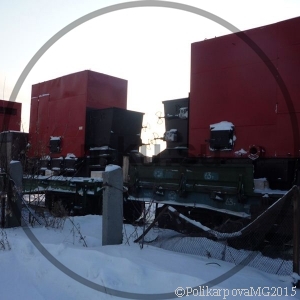

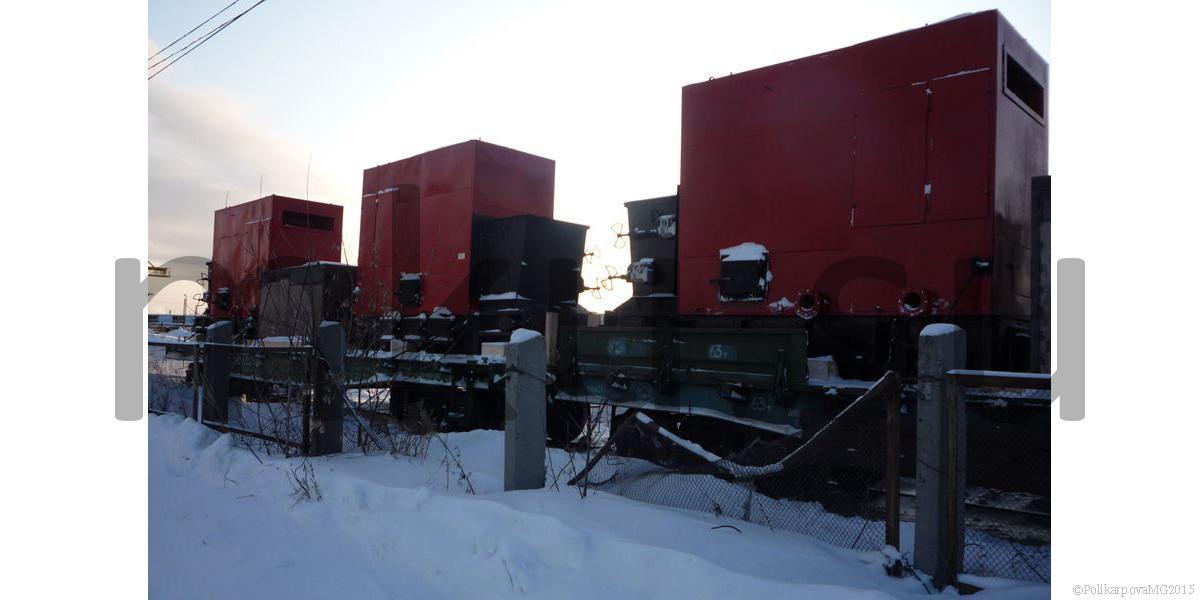

Топки ТЛПХ устанавливаются с водогрейными котлами КВм, Гефест, а также промышленных печах.

Топки ТЛПХ устанавливаются в водогрейных котельных с механизированной подачей топлива и золоудаления. За счет движения колосникового полотна в топке ТЛПХ механизируются две операции обслуживания топочного процесса - подача топлива в топку и удаление шлака. Регулирование тепловой нагрузки топки производится путем изменения скорости решетки и подачи воздуха (при постоянной заданной толщине слоя топлива).

Назначение топок ТЛПХ

Топки ТЛПХ предназначены для слоевого сжигания следующих видов углей:

  • сортированных и рядовых антрацитов и полуантрацитов;
  • каменных углей марки Г и Д с влажностью не более 12%;
  • бурых углей с влажностью не более 20%.

Требования к качеству углей:

  • выход летучих - не менее 20%;
  • влажность не более - 25%;
  • зольность не более - 25%;
  • содержание мелочи размером 0-6 мм - не более 40 %;
  • максимальный размер кусков 40 мм.

Технические характеристики топки ТЛПХ

  • диапазон изменения нагрузки 50 - 100 %;
  • теплонапряжение решетки 0,7...1,0 (1,2) МВт/м2;
  • потери с химическим недожогом не более 1%;
  • потери с механическим недожогом не более 10,0-13,5 %;
  • живое сечение решетки 5%;
  • скорость движения колосникового полотна 1,3...19,3 м/ч.
Наименование параметра Топка ТЛПХ 1,1/3,0 Топка ТЛПХ 1,1/3,5 Топка ТЛПХ 1,1/4,25 Топка ТЛ 1,4/3,0 Топка ТЛ 1,4/4,0 Топка ТЛ 1,4/5,0 Топка ТЛ 1,4/6,0
Диапозон изменения нагрузки, % 50...100
Теплонапряжение решетки рекомендуемое, МВт/м2 0,7...1,0 (1,2)
Потери тепла от химического недожега, %, не более 1,0
Потери тепла от механического недожега, % 10,0...13,5
Характеристика топлива:

- выход летучих, %, не менее - 20
- влажность, %. не более - 25
- зольность, %, не более - 25
- содержание мелочи (0-6 мм), %, не более - 40
- максимальный размер куска, мм - 40

Живое сечение решетки, % 5
Скорость движения полотна, м/ч 1,3....19,3
Ширина решетки, мм 1100 1400
Расстояние между валами, мм 3000 3500 4250 3000 4000 5000 6000
Активная площадь решетки, м2 2,7 3,1 3,9 2,4 3,8 5 5,9

Принцип работы топок ТЛПХ

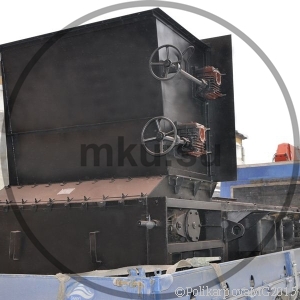

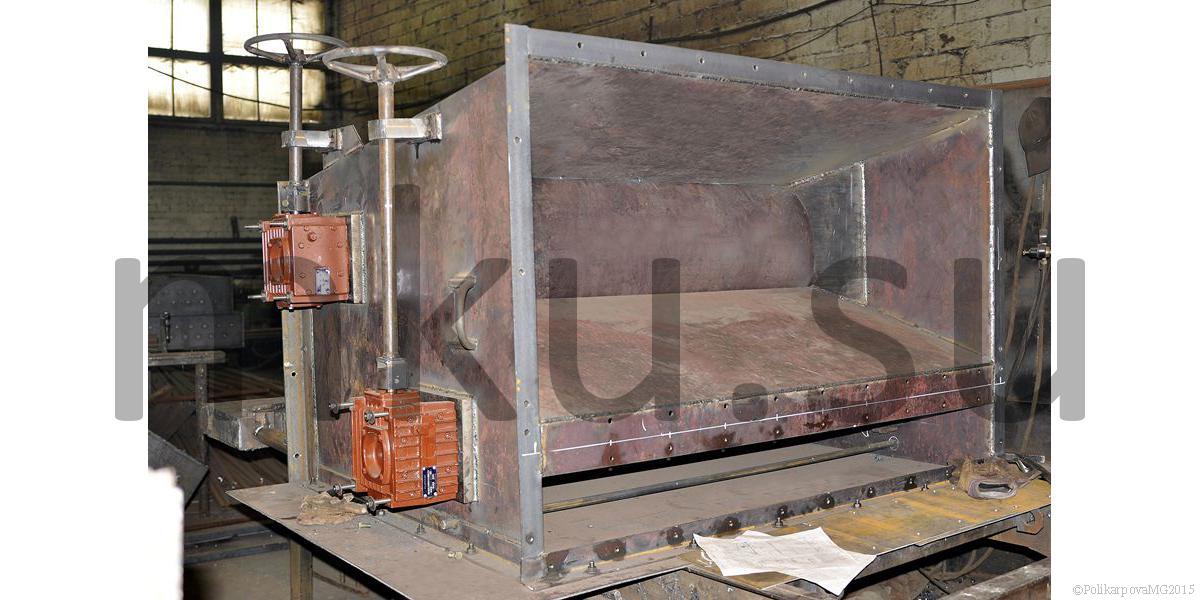

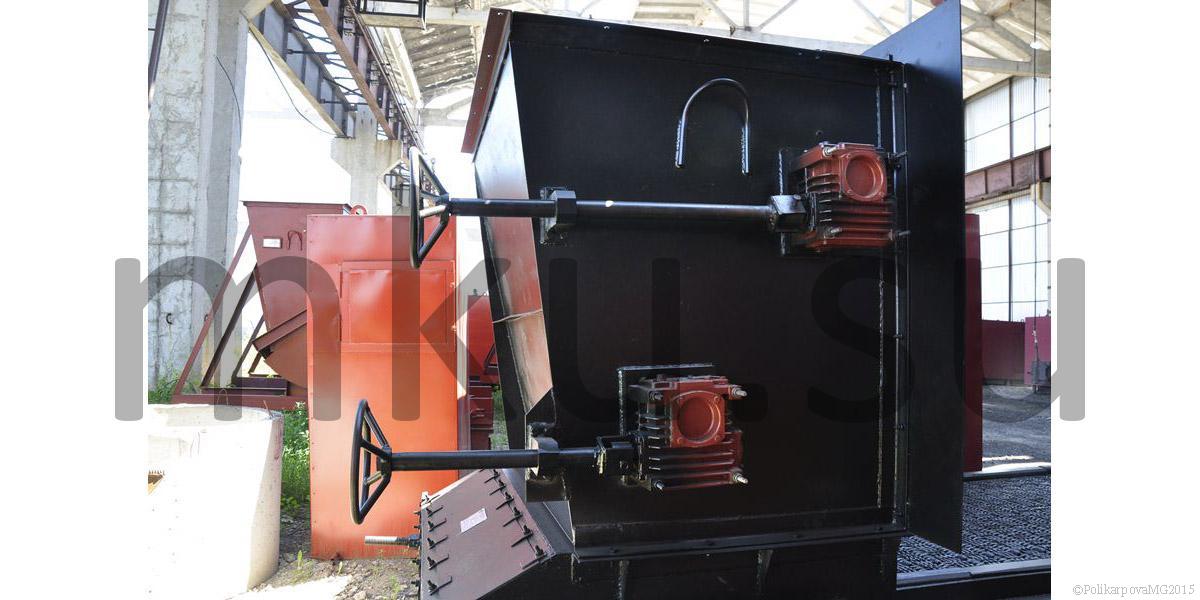

Топливо в угольный ящик топки ТЛПХ подается транспортером топливоподачи. Из бункера топливо самотеком ссыпается на колосниковую решетку. Топливо на ленточном колосниковом полотне сжигается в слое толщиной 100-200 мм, при поперечной схеме движения слоя топлива и потоков воздуха и при верхнем зажигании. Толщина слоя топлива на решетке топки ТЛПХ поддерживается регулятором слоя в угольном ящике и производится вручную с помощью маховиков червячными передачами редукторов. Количество подаваемого в топку ТЛПХ угля регулируется путем изменения скорости движения колосникового полотна. Удаление шлака с колосниковой решетки топки ТЛПХ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером золошлакоудаления.

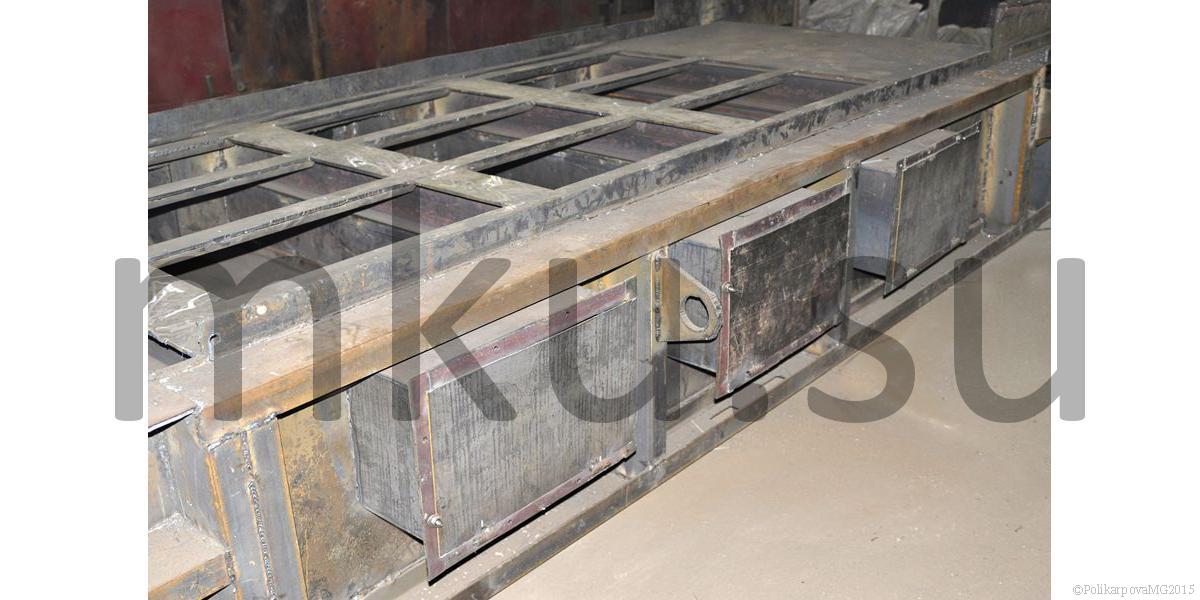

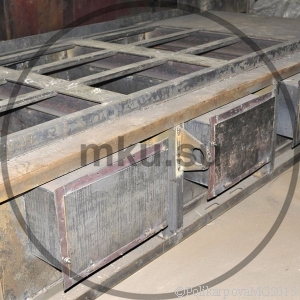

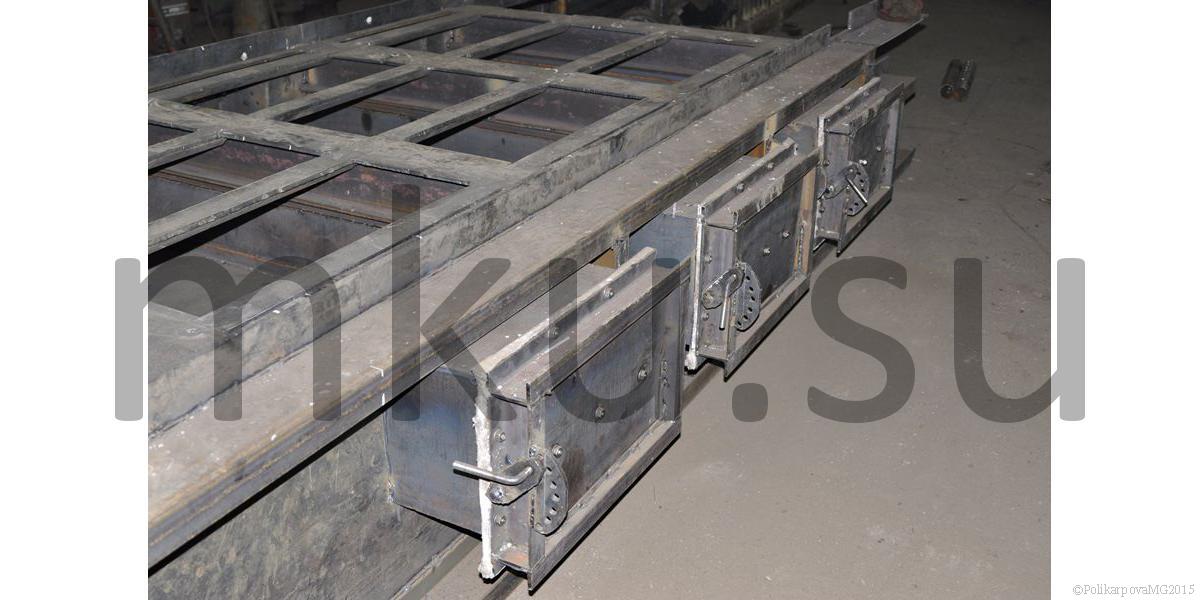

Под колосниковой решеткой располагаются камеры, куда подается необходимый воздух для горения. Подача воздуха регулируется воздушными шиберами, она должна быть непрерывна, иначе происходит спекание слоя и пережог колосников. Воздух под колосниковую решетку и на вторичное дутье подается от вентилятором. Под верхней ветвью колосникового полотна располагаются дутьевые короба с зонами дутья и поворотными шиберами. Подвод воздуха под топку ТЛПХ односторонний, c противоположной стороны предусмотрены люки для очистки дутьевых коробов от провала золы.

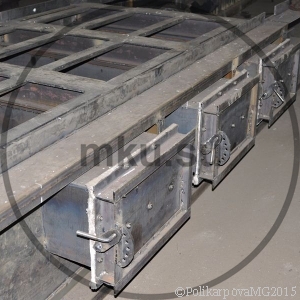

В передней части рамы топки ТЛПХ расположены окна для ремонта колосникового полотна. Окна для очистки от провала закрыты люками, а окна для ремонта в передней части закрыты крышками.

Топки ТЛПХ устанавливается на башмаки и имеют свободное расширение в продольном и в поперечном направлениях.

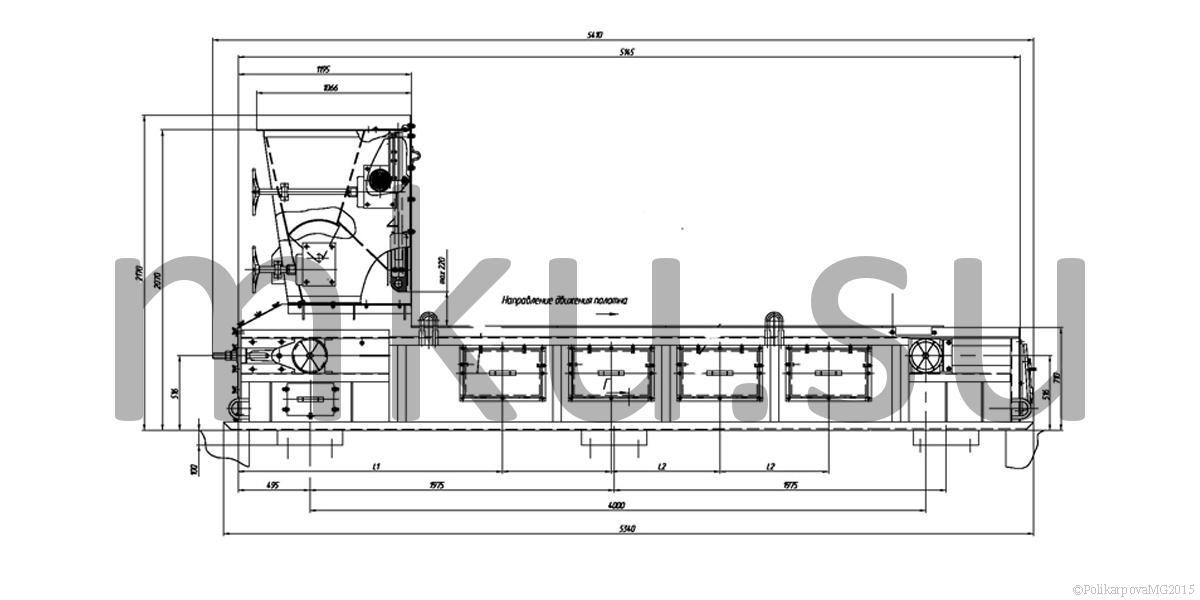

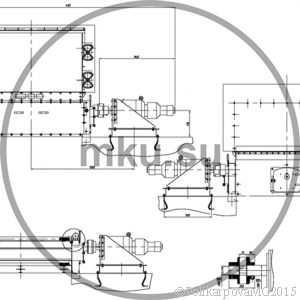

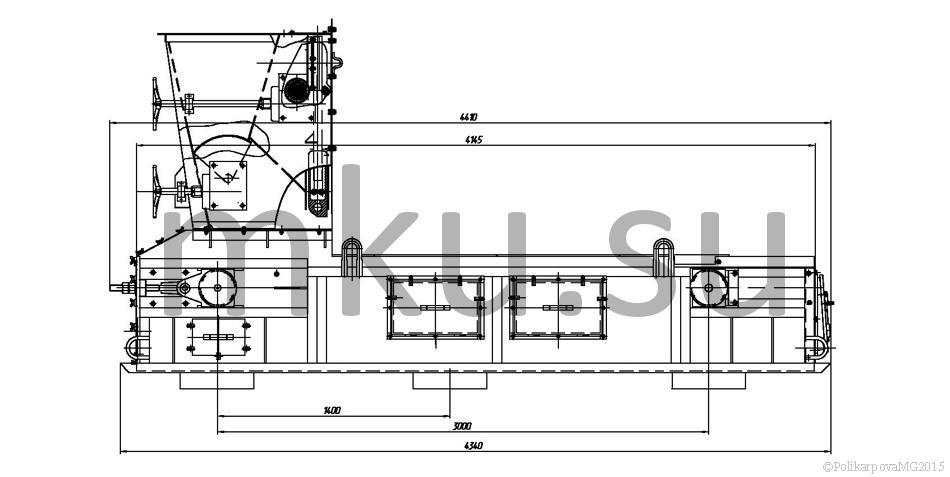

Устройство топок ТЛПХ

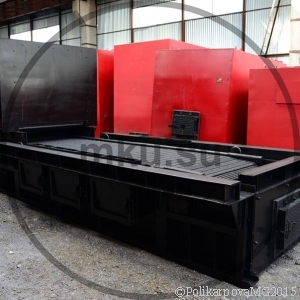

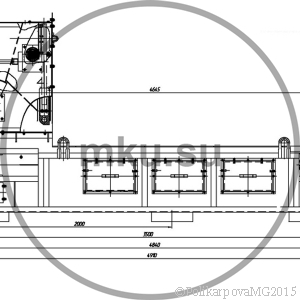

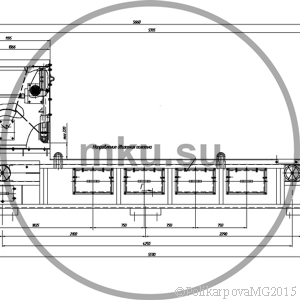

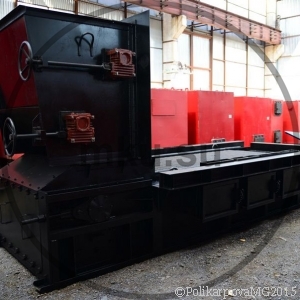

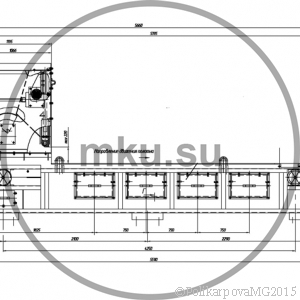

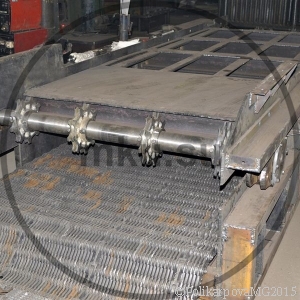

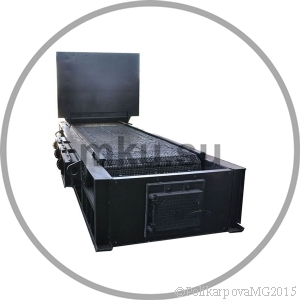

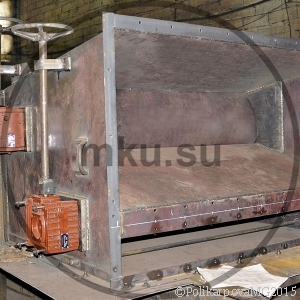

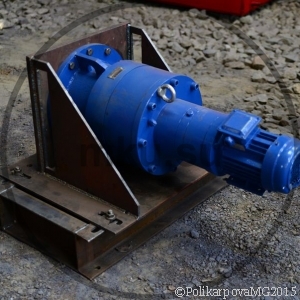

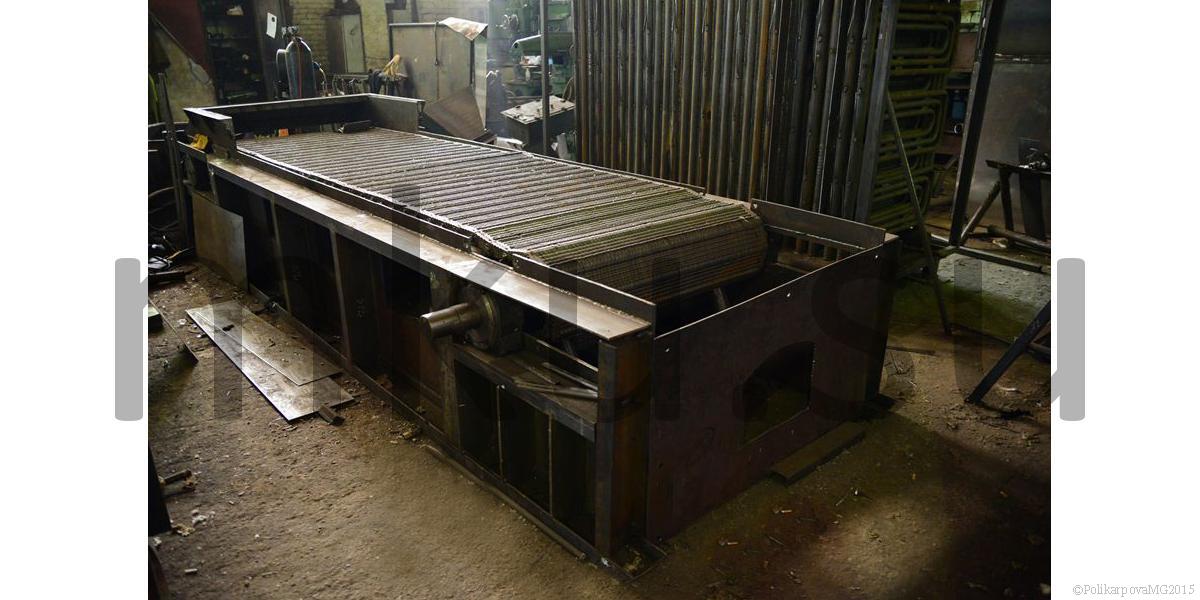

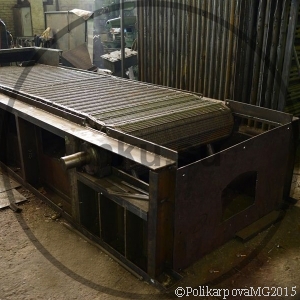

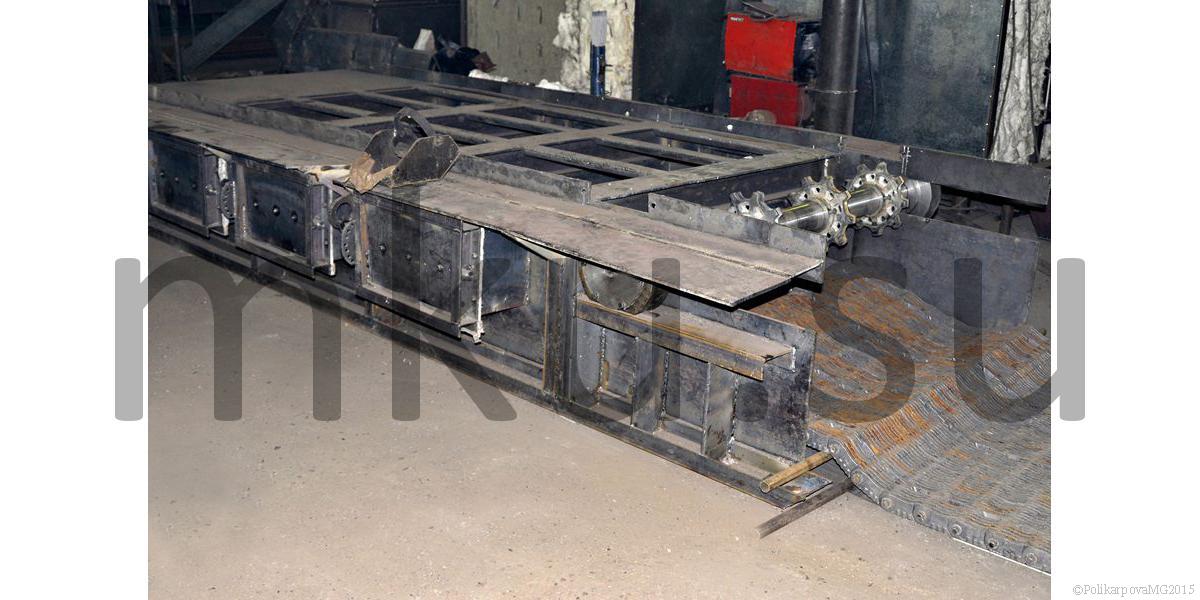

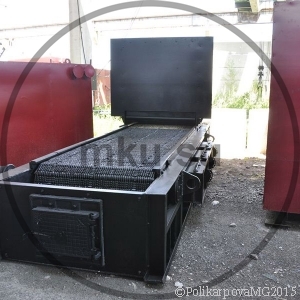

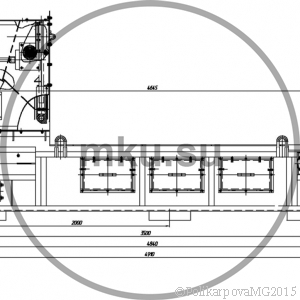

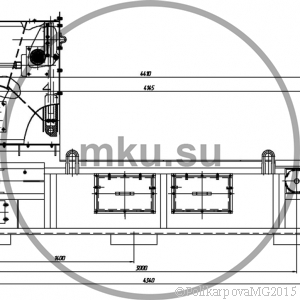

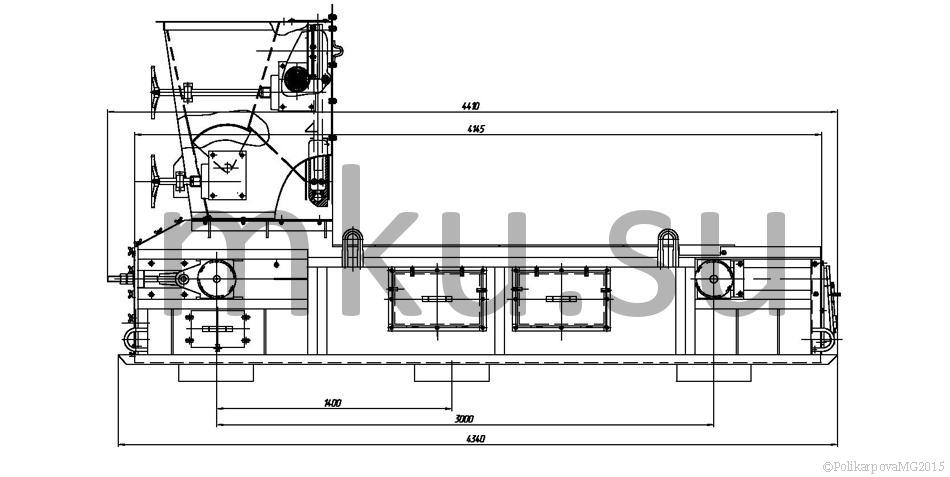

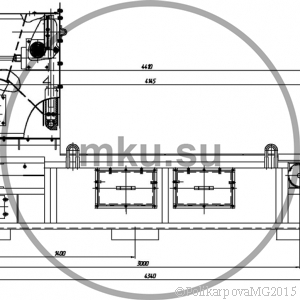

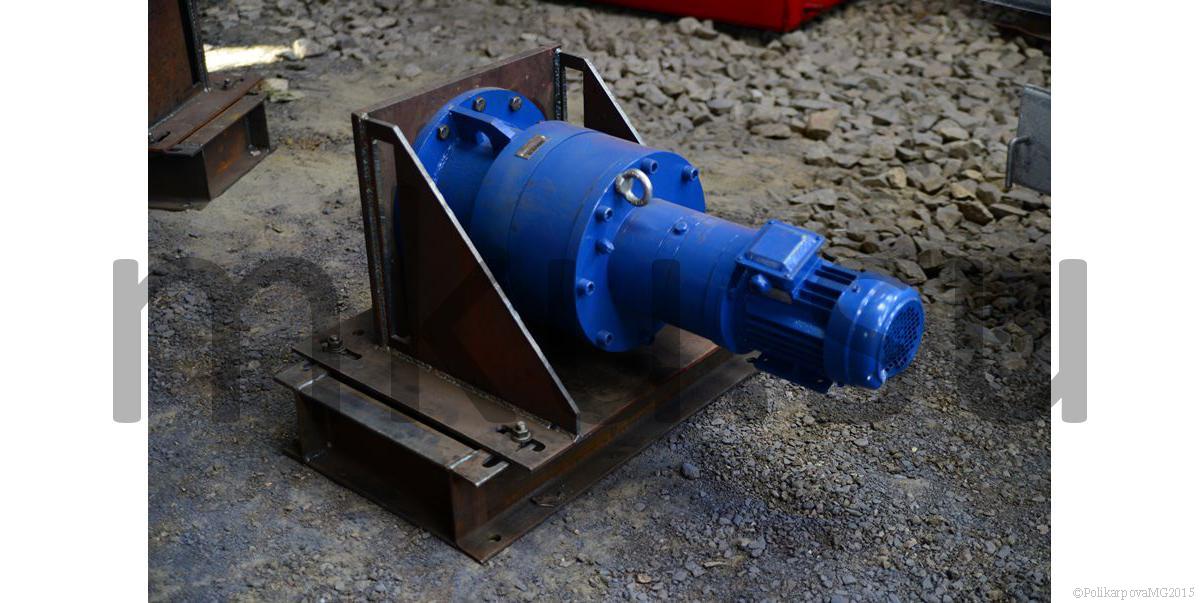

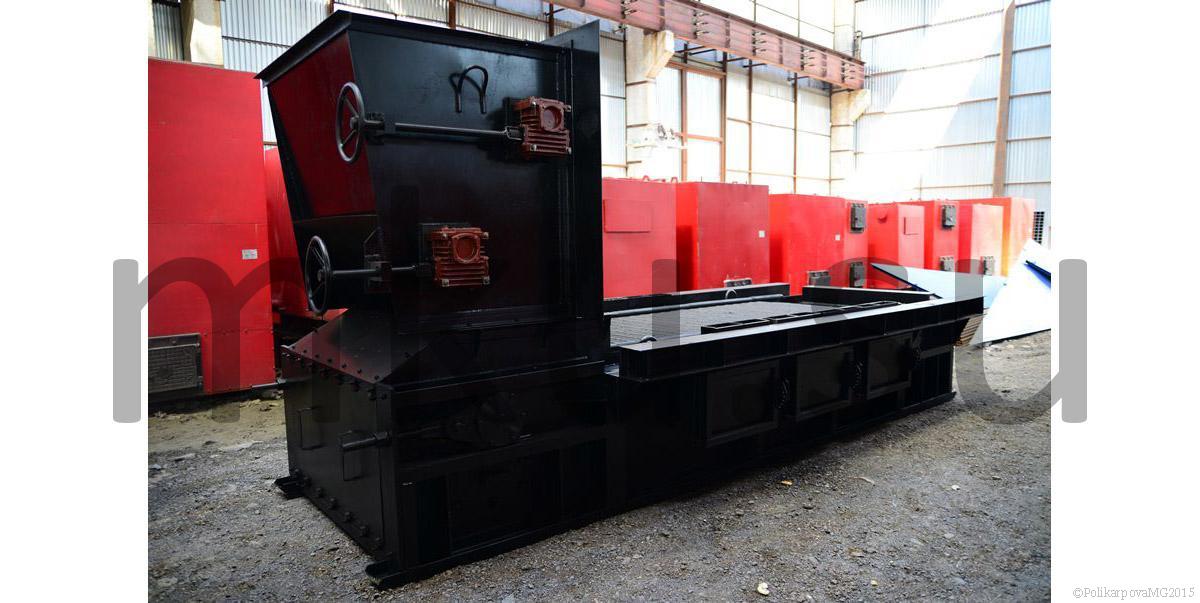

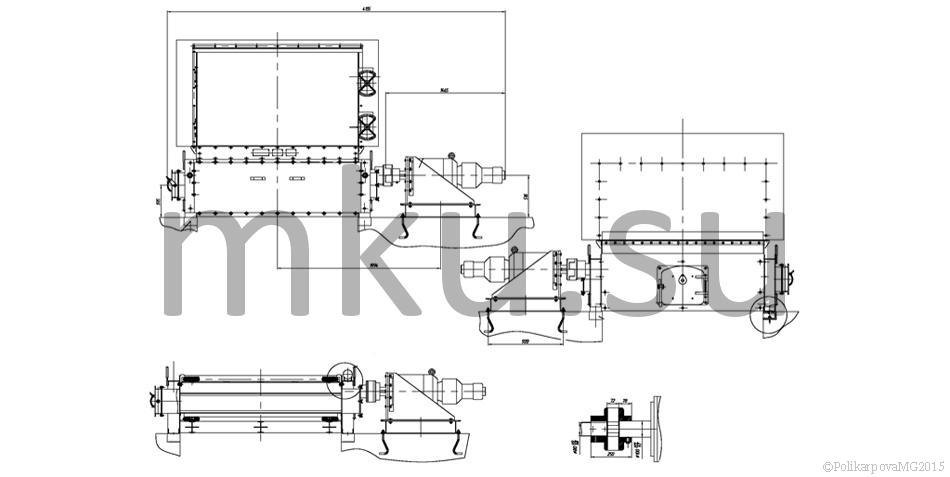

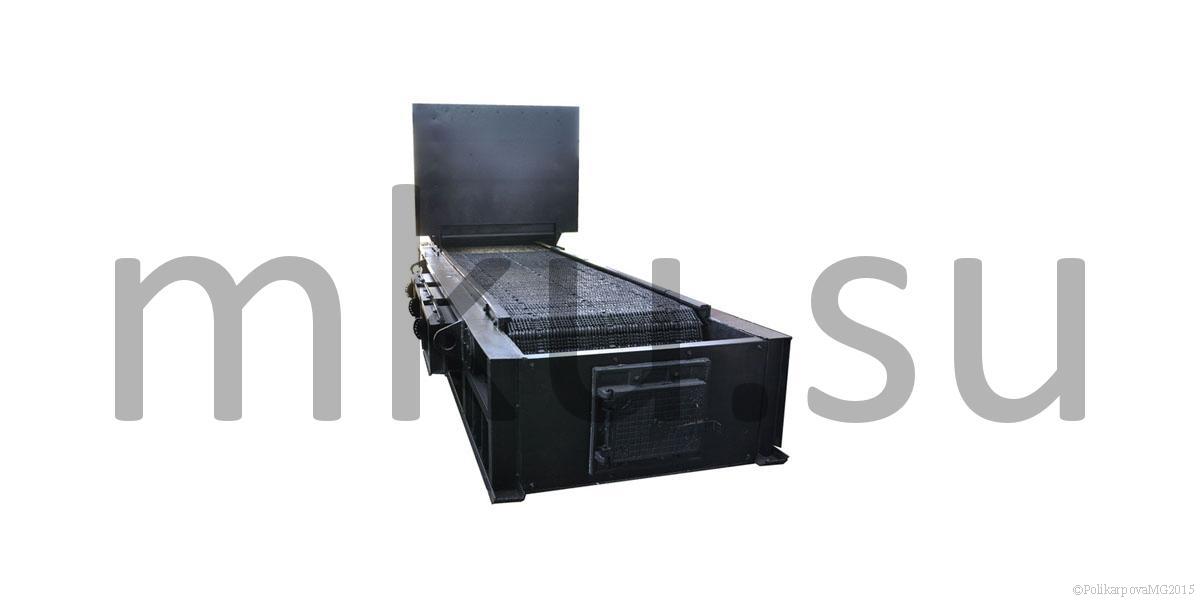

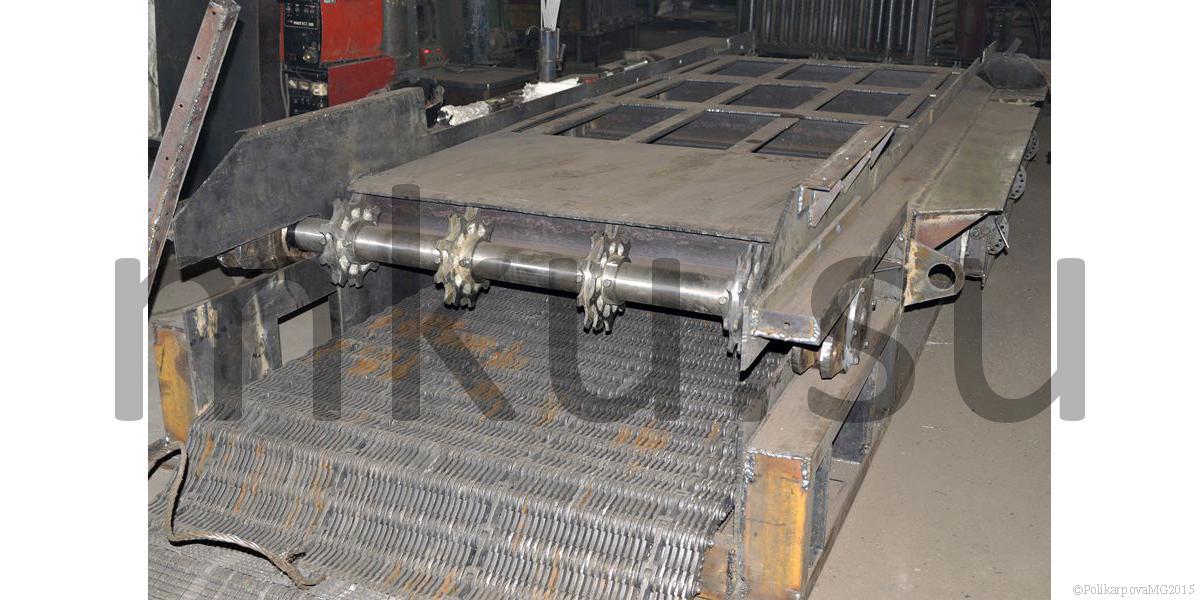

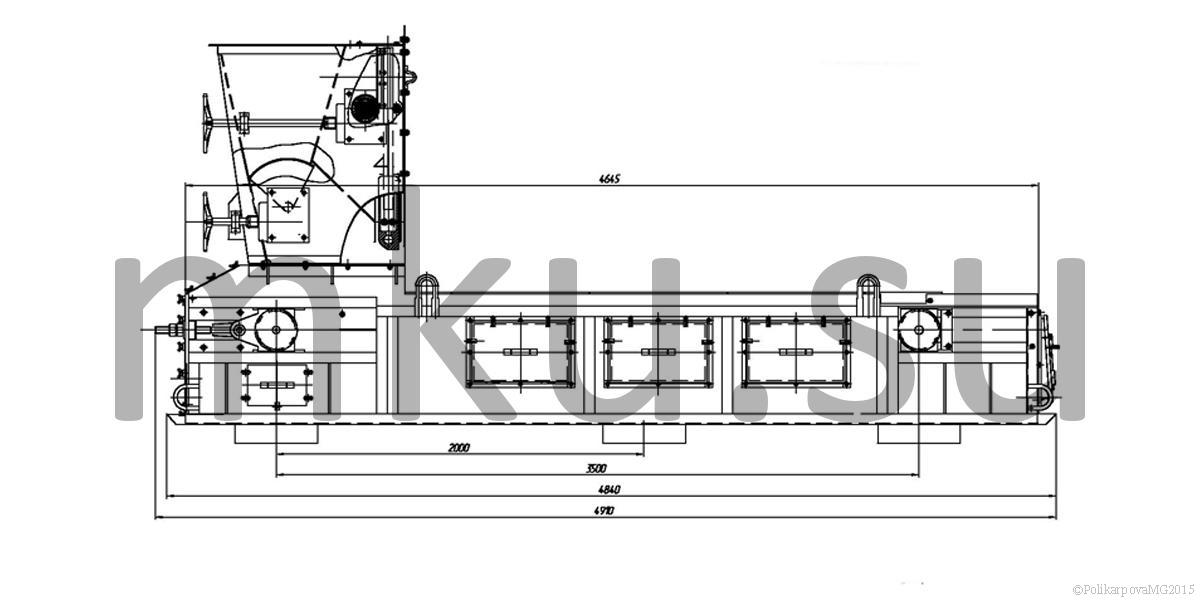

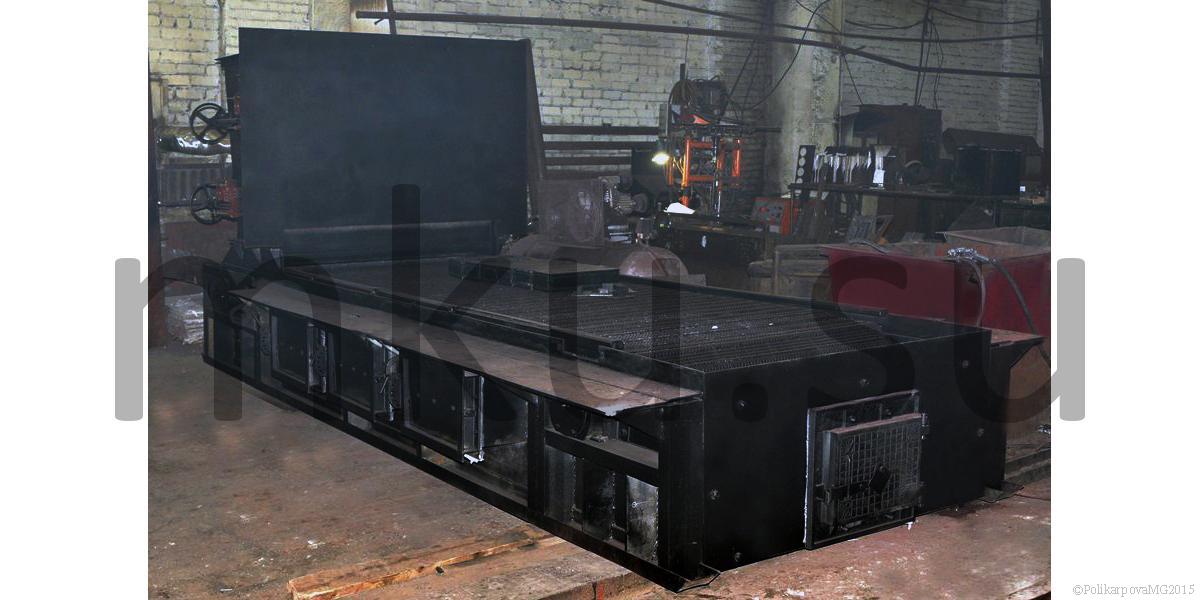

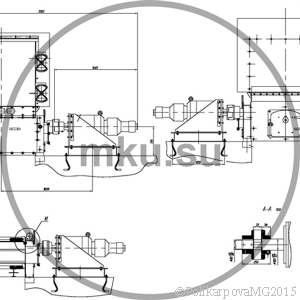

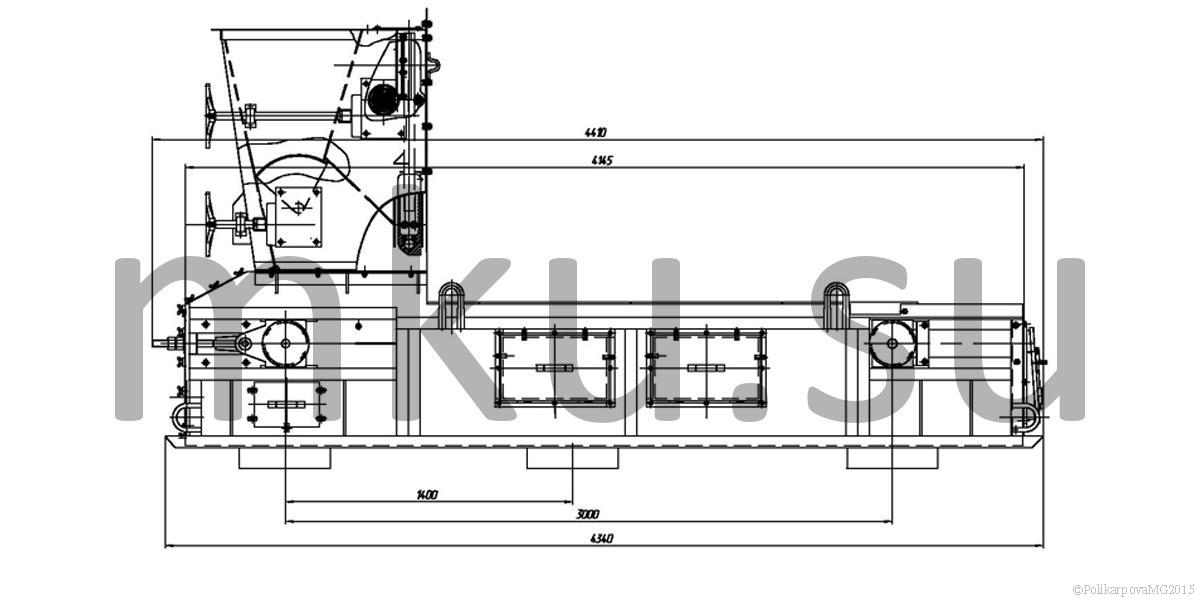

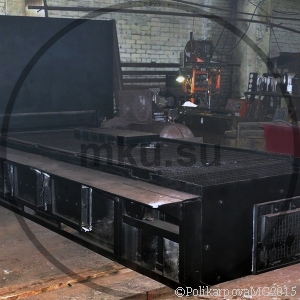

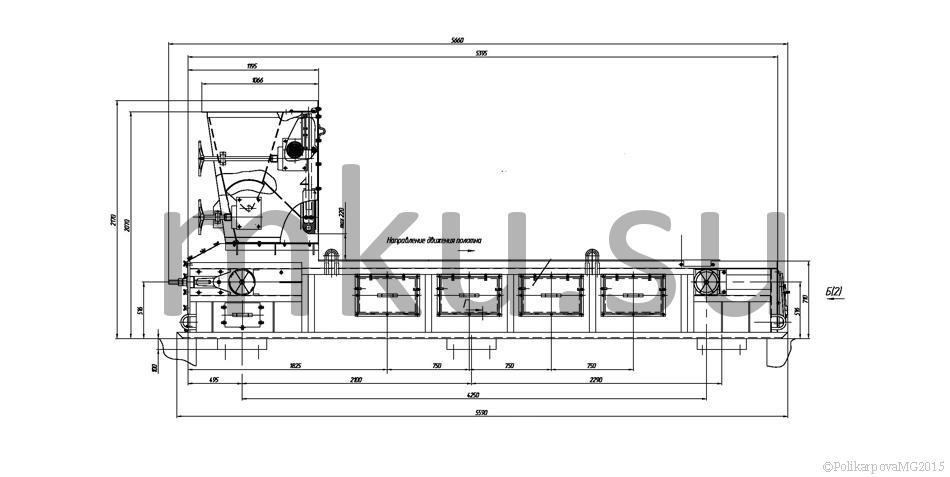

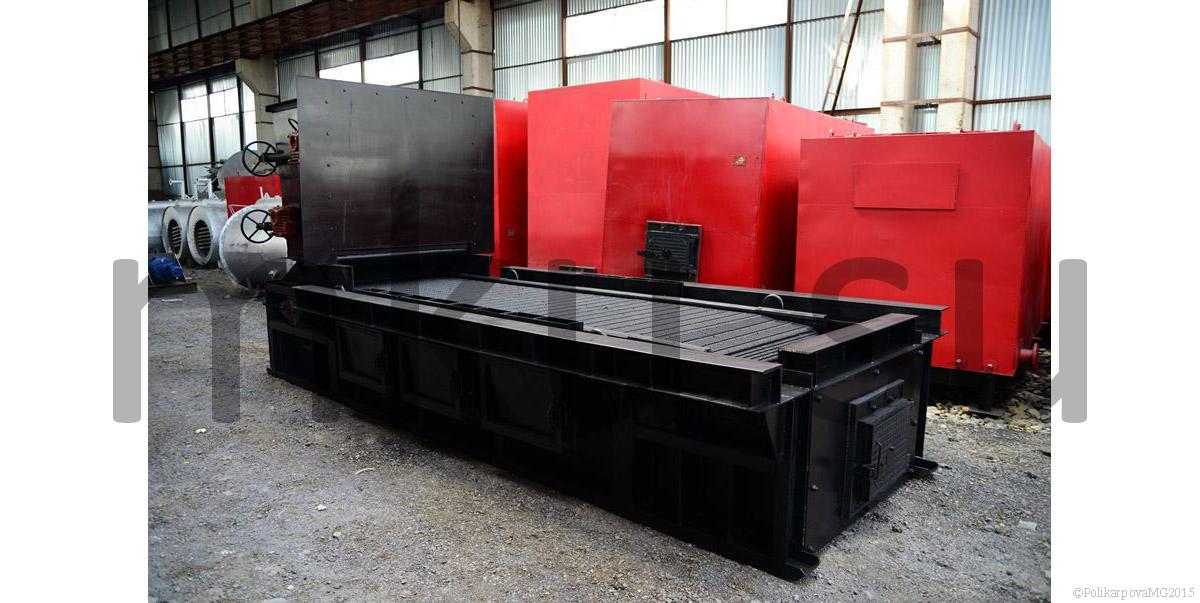

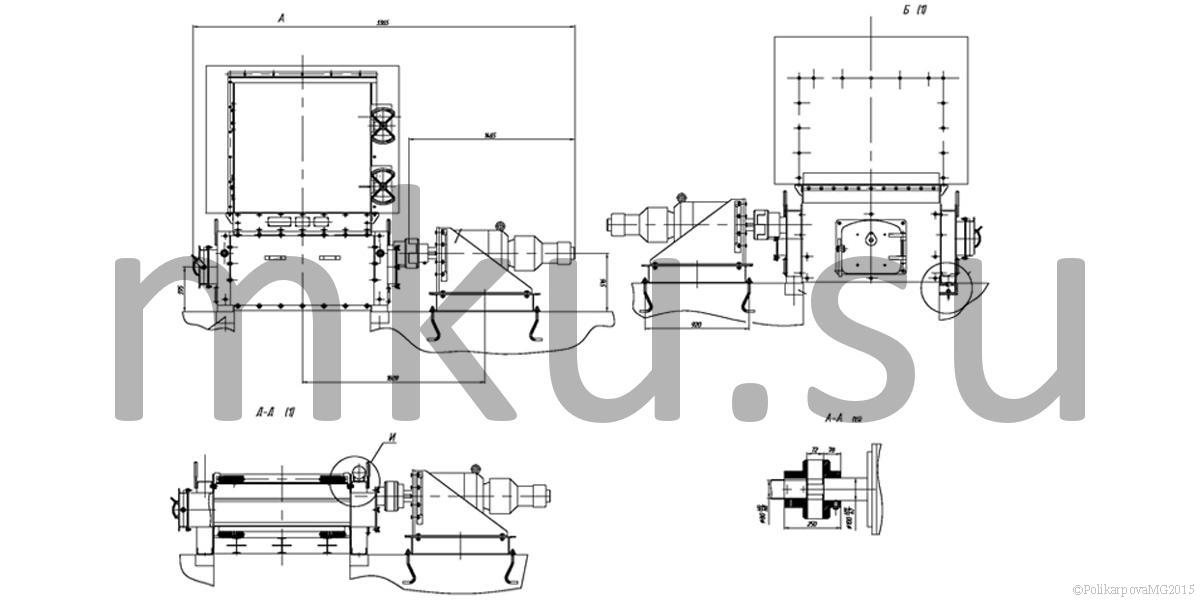

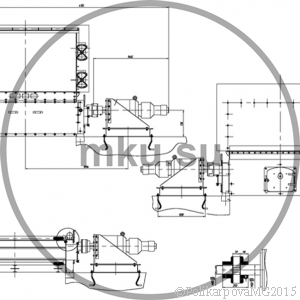

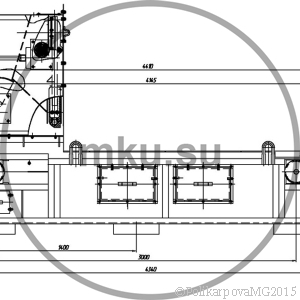

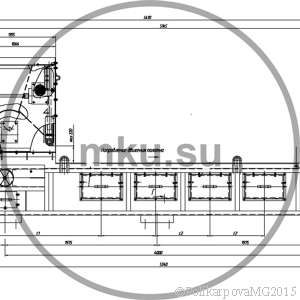

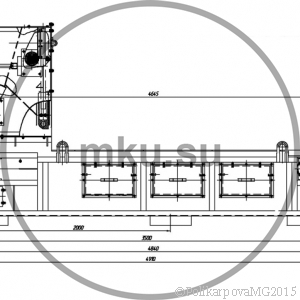

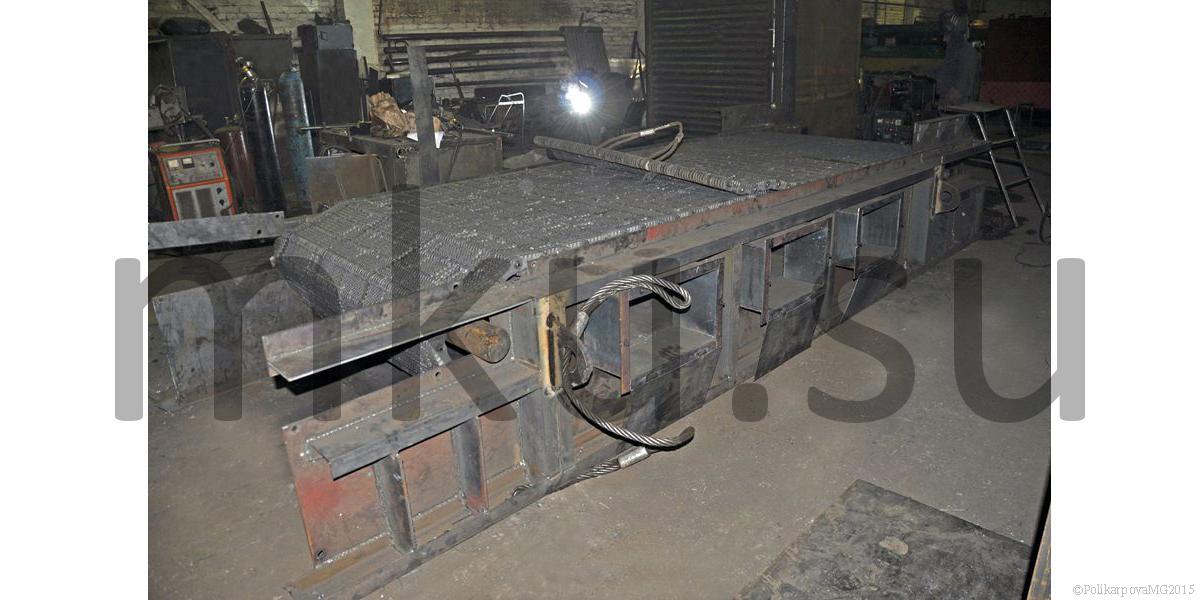

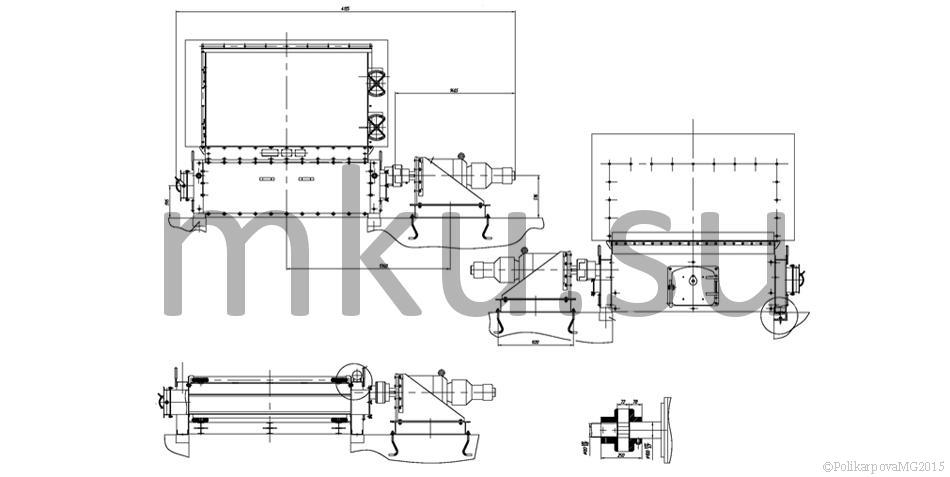

Механические топки с ленточной колосниковой решеткой прямого хода ТЛПХ состоят из угольного ящика, ведущего и ведомого вала, ленточного колосникового полотна, рамы с приводом - волновым редуктором МВр-350-5491.

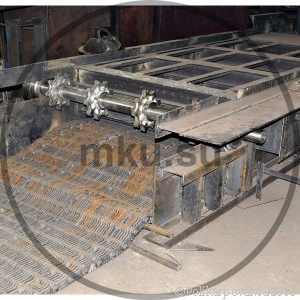

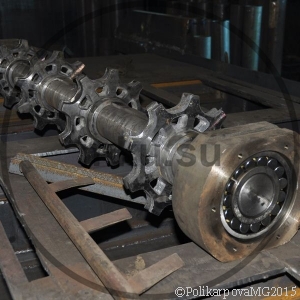

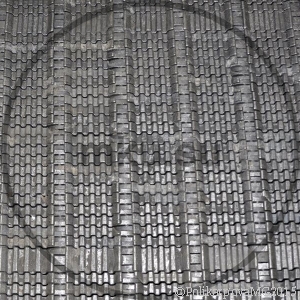

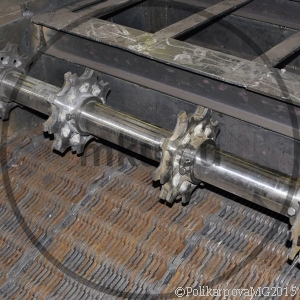

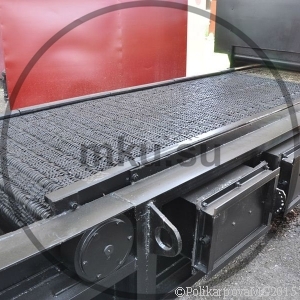

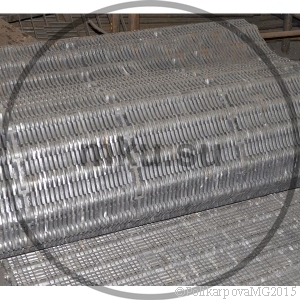

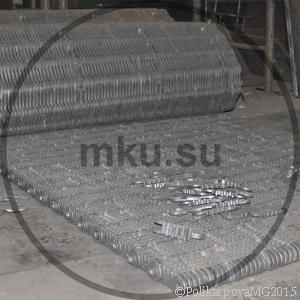

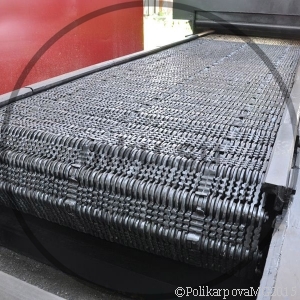

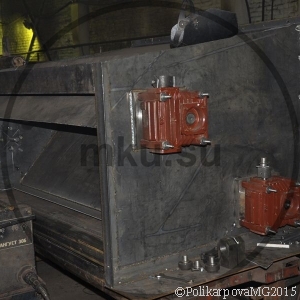

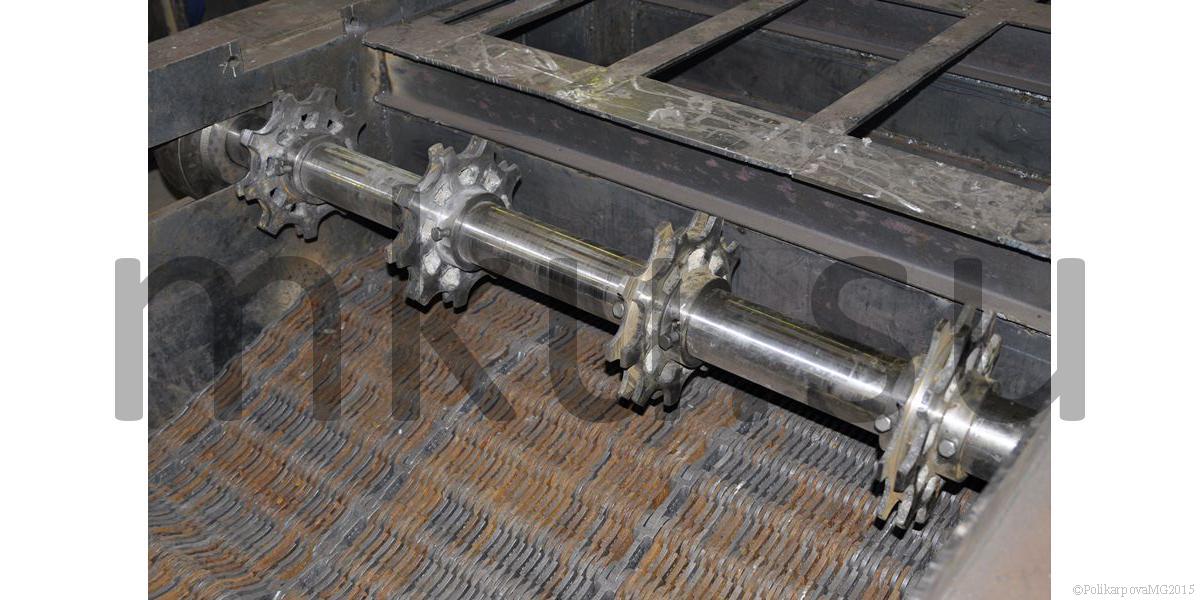

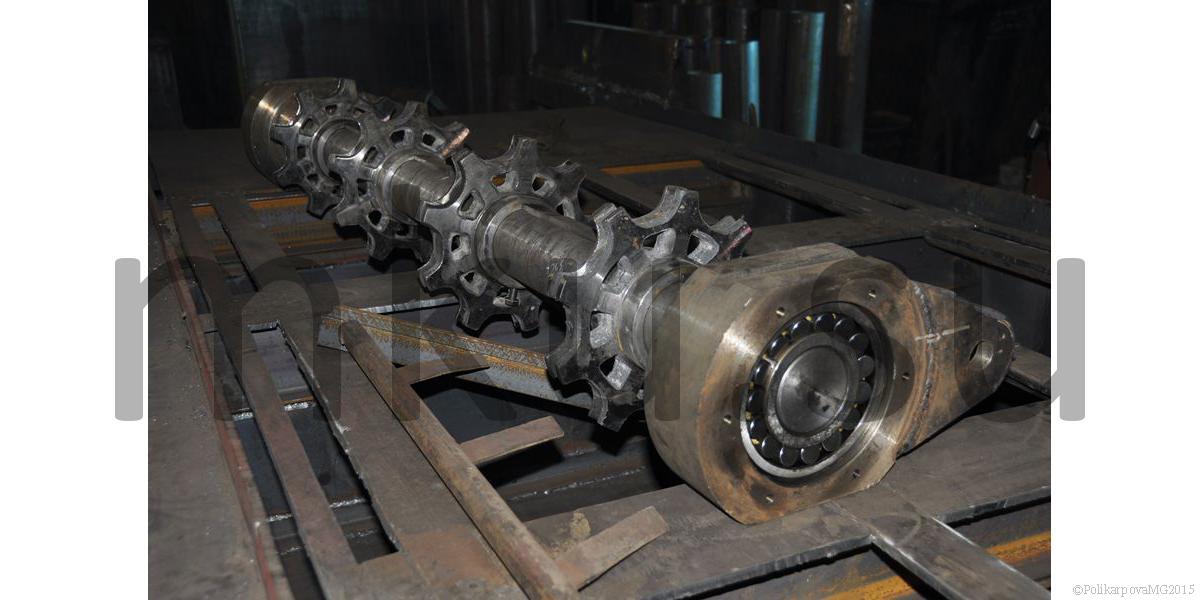

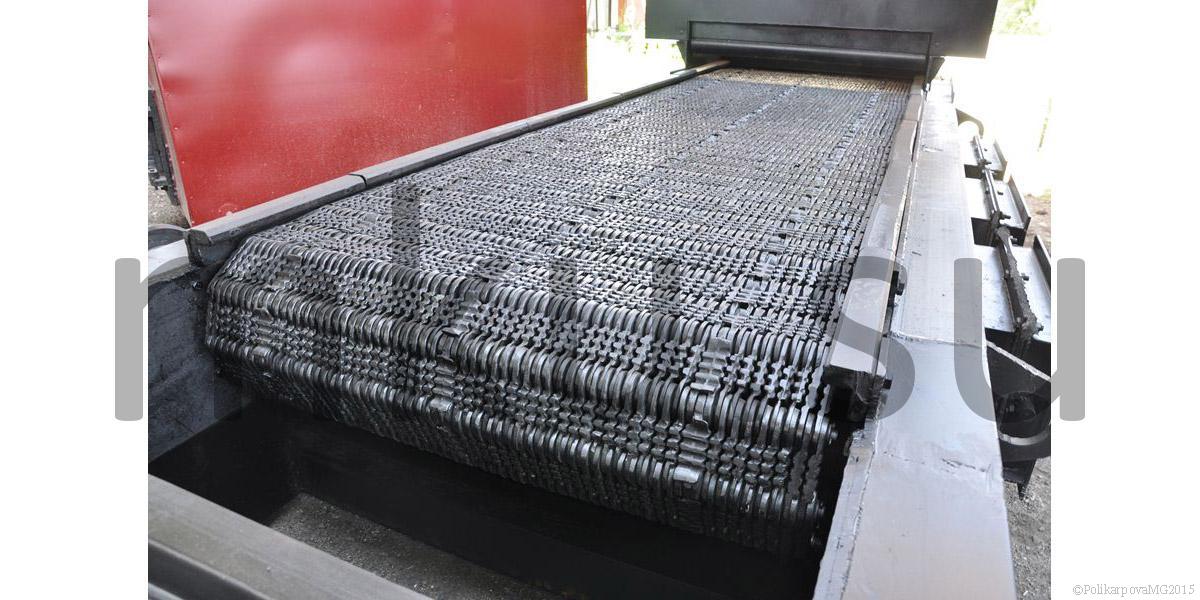

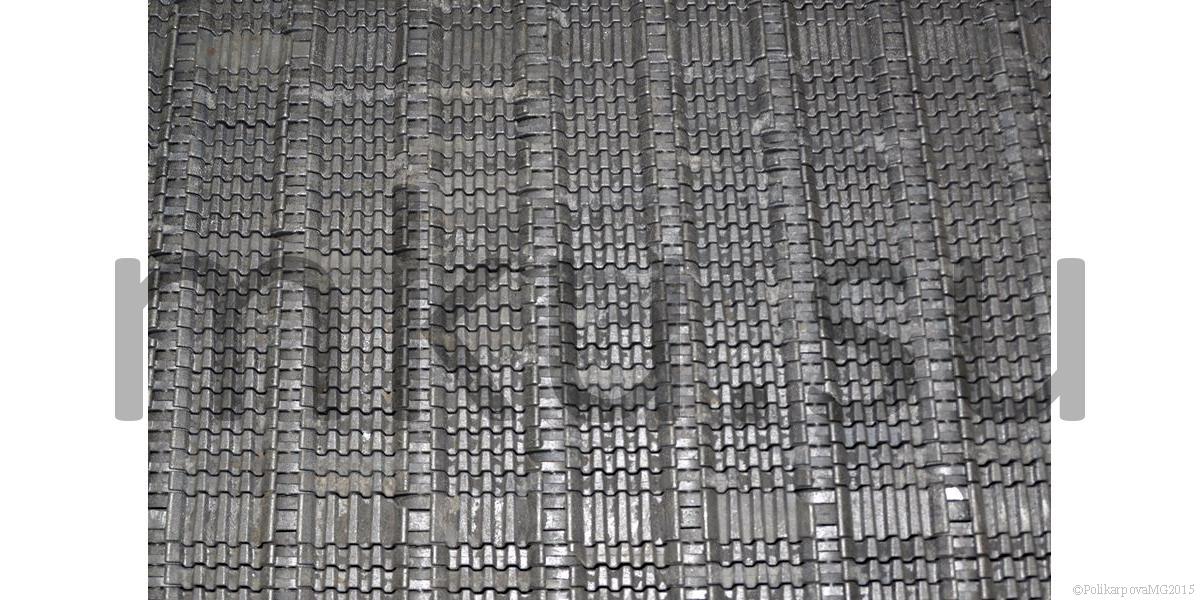

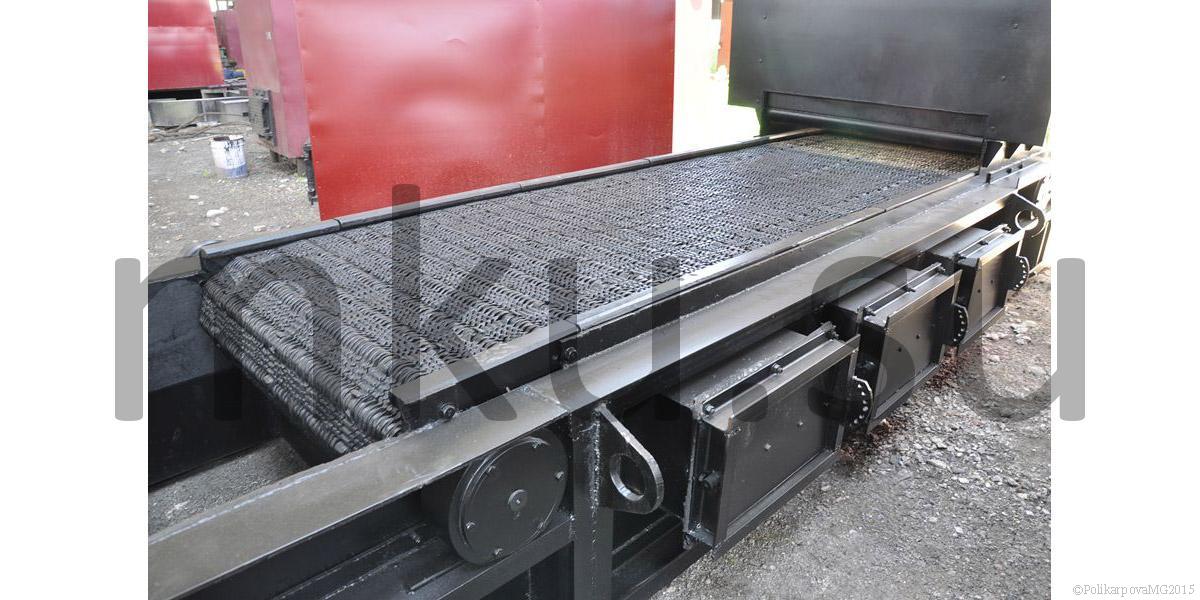

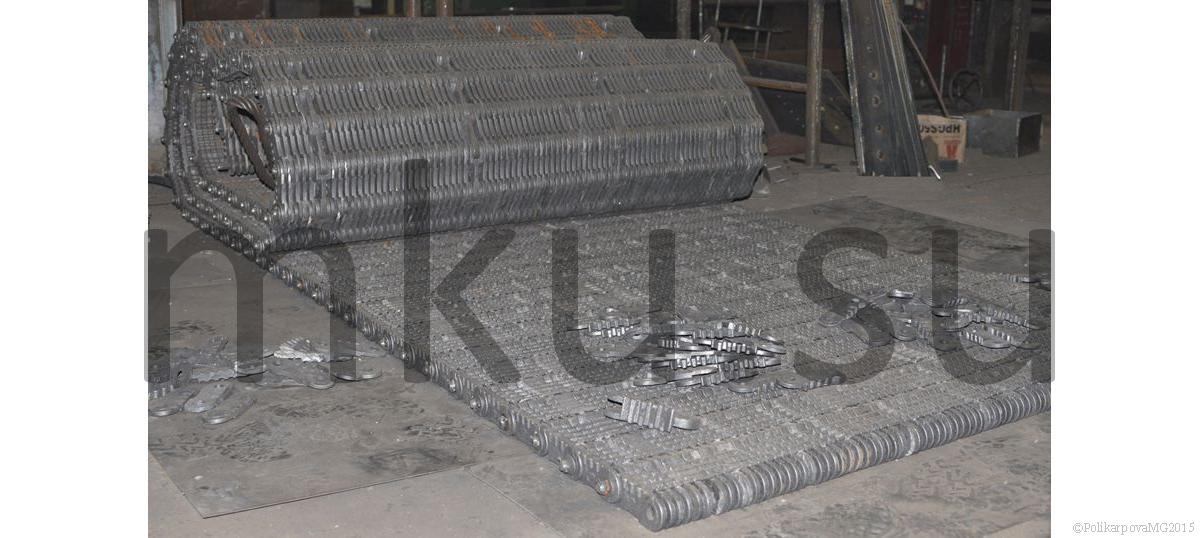

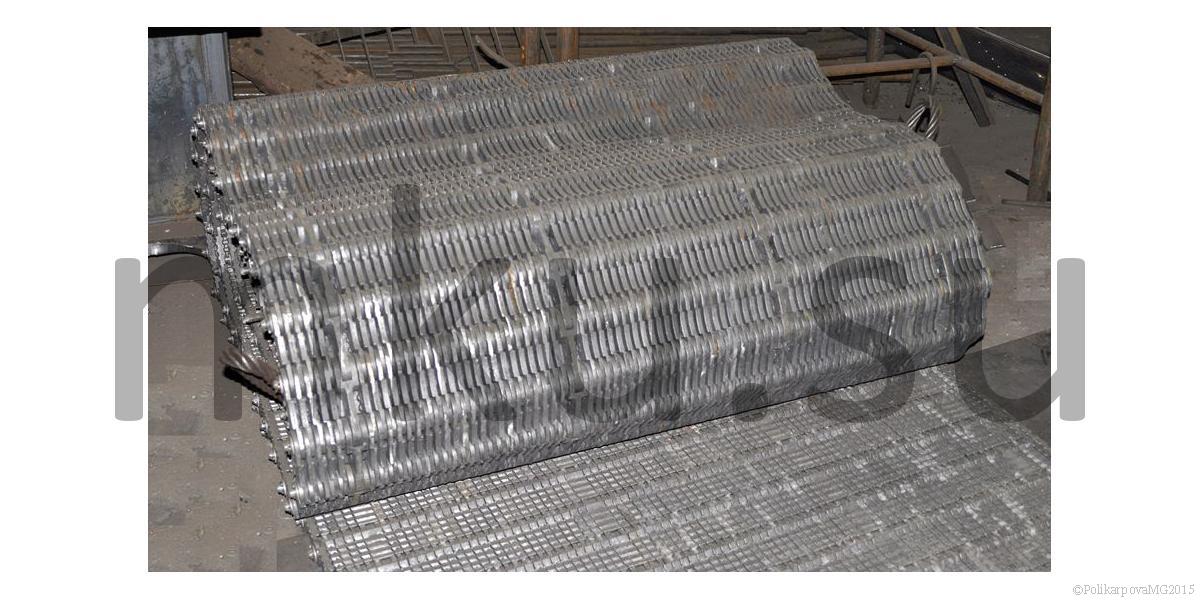

Колосниковое полотно состоит из трех типов колосников: ведущих 23.1603.008, крайних 23.1603.007 и ведомых 23.1603.006. Колосники собираются в полотно с помощью соединительного стержня. Ведущие колосники являются тяговыми, ведомые заполняют промежуток между ведущими колосниками, а крайние колосники выполняют роль бокового уплотнения. Колосники топки ТЛПХ на боковых поверхностях имеют зубцы, которыми они взаимно входят друг в друга, увеличивая площадь живого сечения при минимальных зазорах и предупреждая выворачивание отдельных частей колосников в случае поломки. Задний ведущий вал топки ТЛПХ устанавливается в пазах щек рамы в буксах на подшипниках качения. Для натяжения колосникового полотна в ведущем вале предусмотрено устройство в виде винтовой пары. Звездочки, установленные на валу, выполнены плавающими, что обеспечивает их самоустановку по ведущим колосникам полотна. Скорость движения колосникового полотна регулируется частотным преобразователем либо самим редуктором.

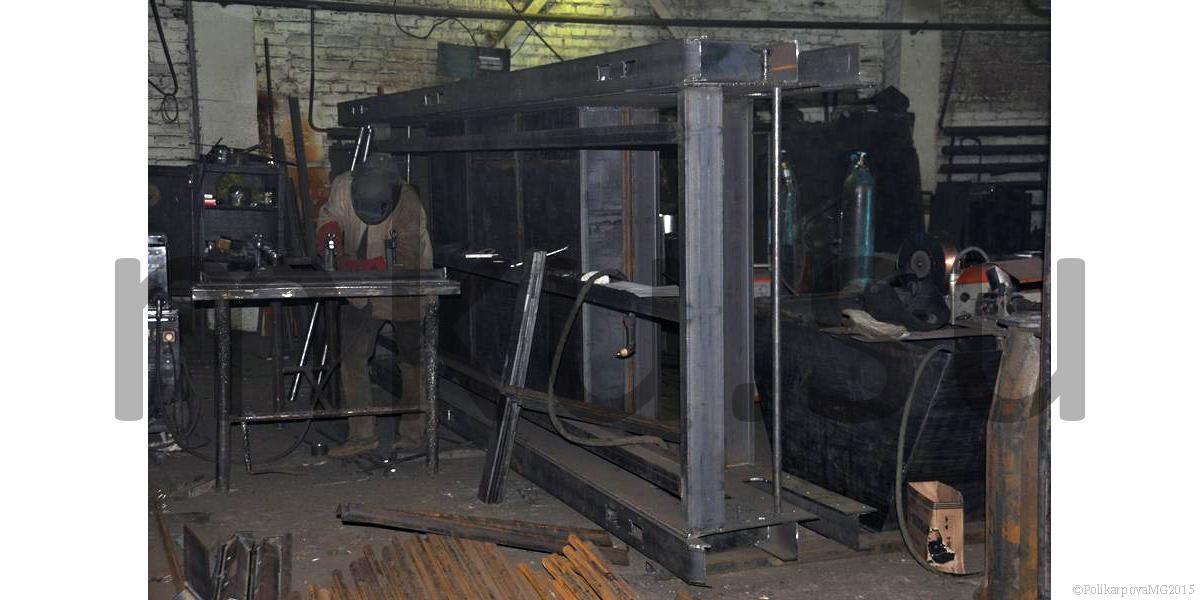

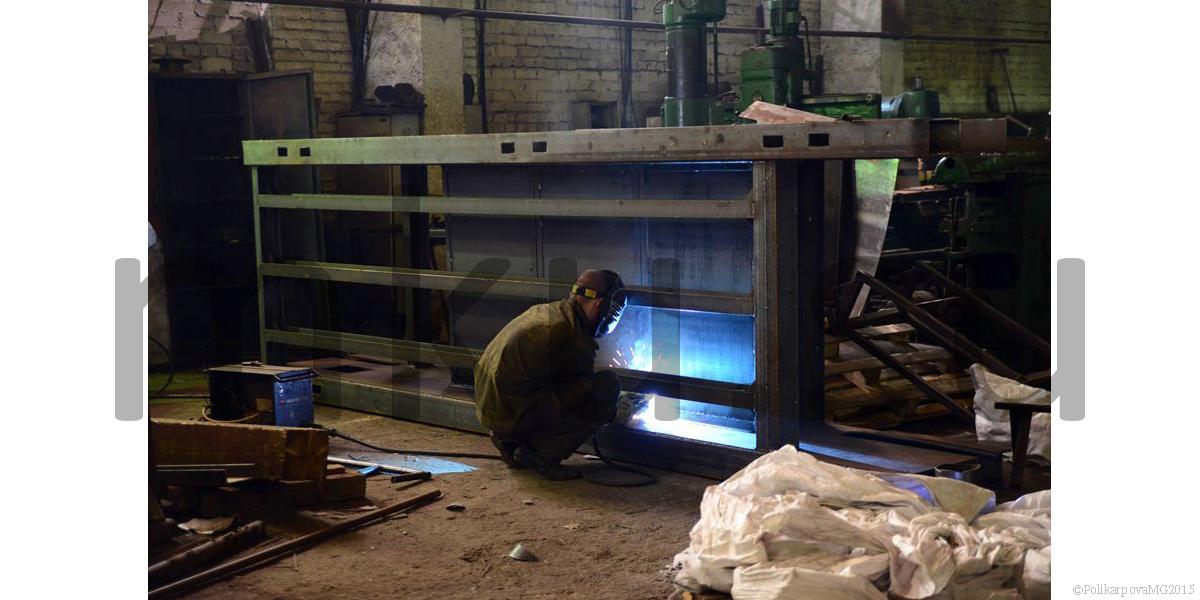

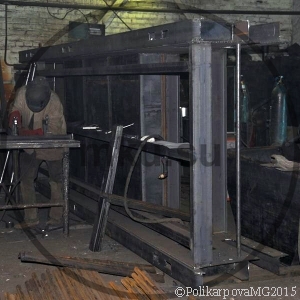

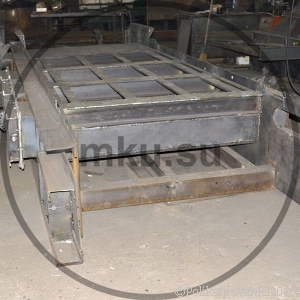

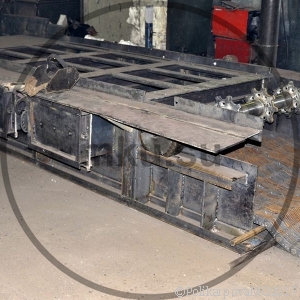

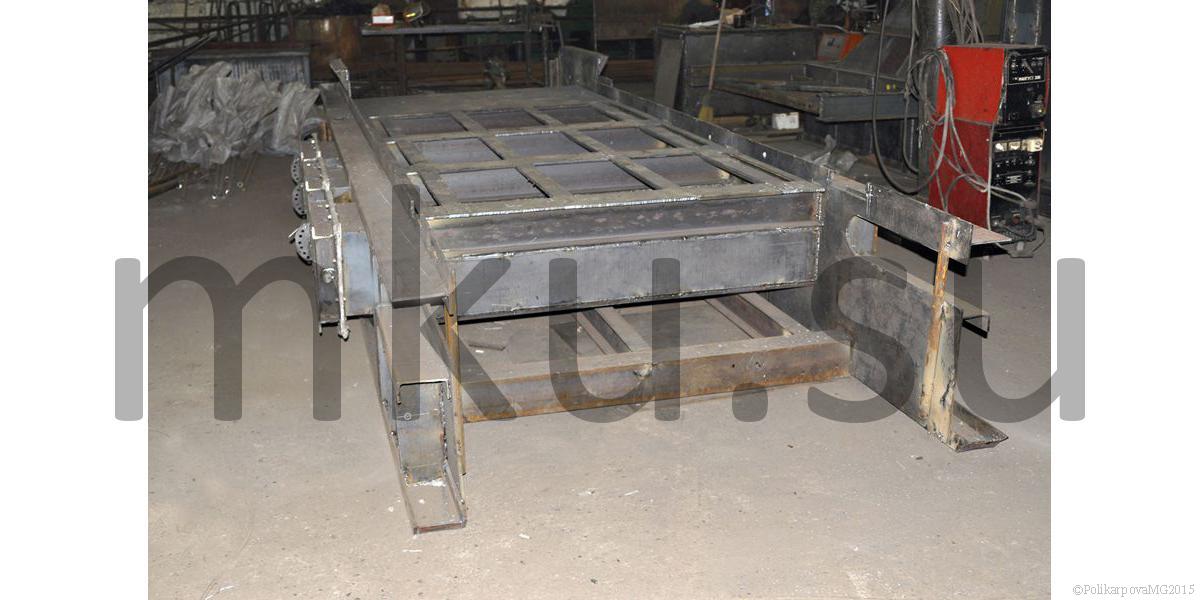

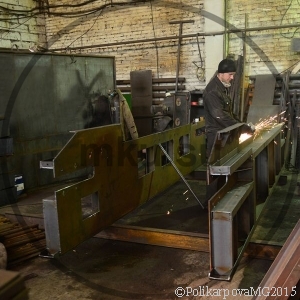

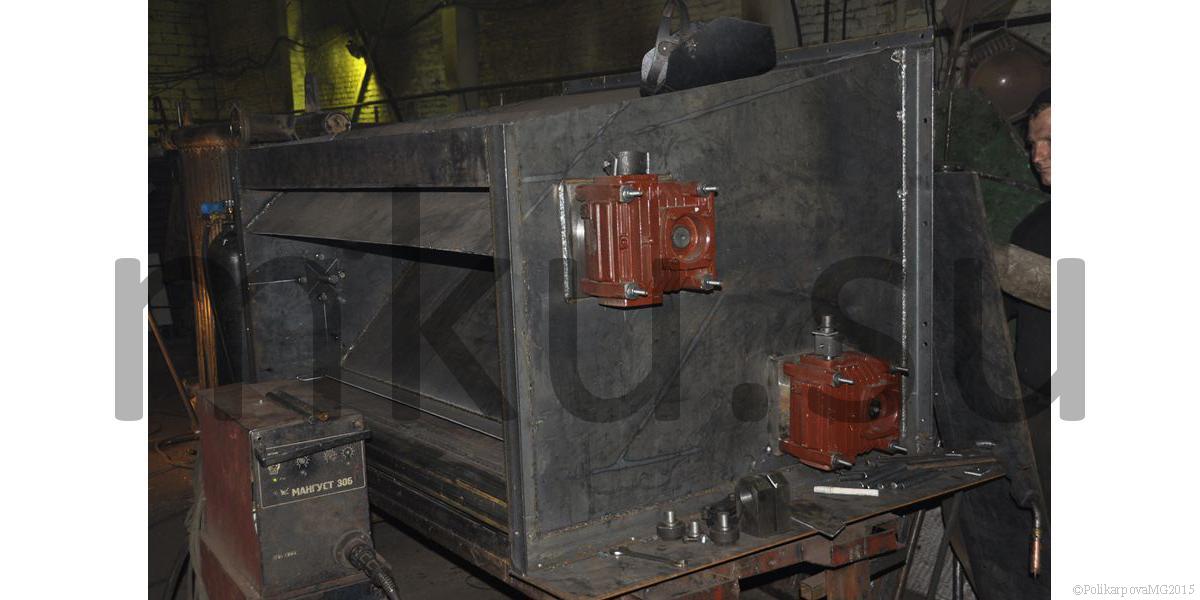

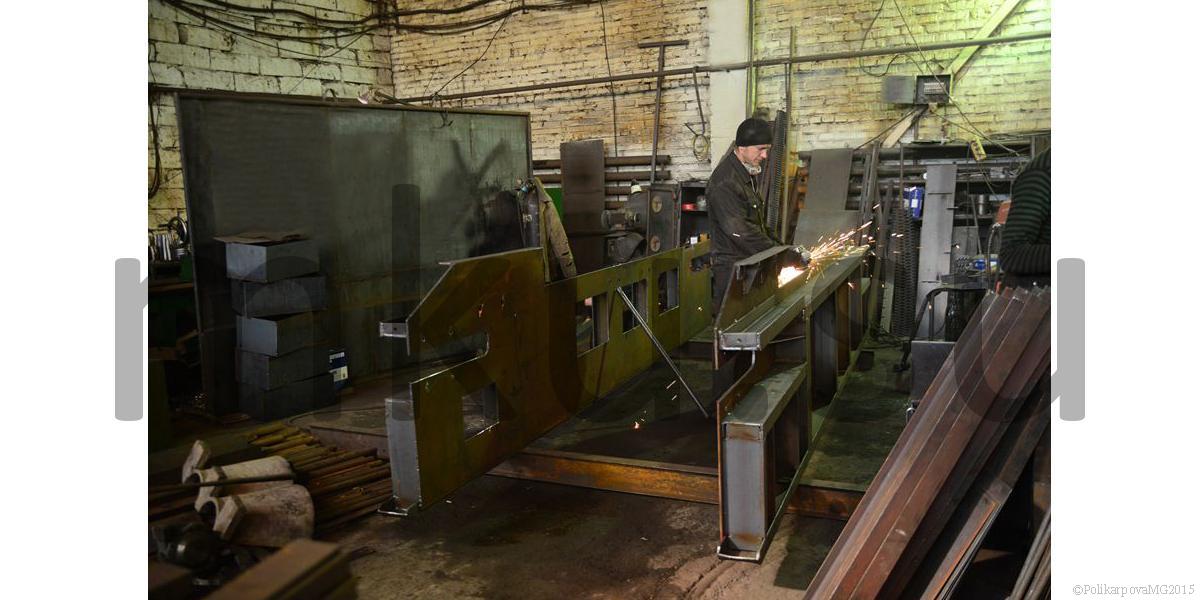

Рама топки ТЛПХ состоит из двух щек, соединенных между собой поперечными балками. Опорный башмак рамы крепится к щеке болтами и подливается бетоном у фундамента. На щеках закреплены боковые чугунные уплотнения, по которым скользят полки крайних колосников полотна колосникового. Длина уплотнения подобрана так, что на каждом из них всегда находится один колосник. Этим предотвращается перетекание воздуха из зоны в зону.

Котельный завод "Росэнергопром" производит и реализует топки различных моделей. Купить топки ТЛПХ можно сделав заявку на сайте котельного завода. Транспортирование модульных котельных и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
