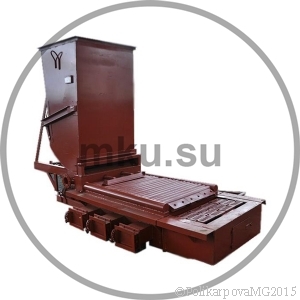

Топка ТШПМ-1,5

Топки ТШПМ-1,5

Механическая топка ТШПМ-1,5 с шурующей планкой устанавливается в модульные котельные, механические водогрейные и отопительные стационарные котельные. Топка ТШПМ-1,5 служит для автоматической подачи топлива на топочную решётку. Шурование и движение слоя горящего топлива, сброс золы и шлака, происходит  при помощи шурующей планки с электромеханическим приводом.

Механическую топку ТШПМ-1,5 устанавливают в котельных с механическими транспортерами топливоподачи и шлакоудаления. Топка ТШПМ-1,5 работает на каменном и буром угле.

Котлы работающие с топками ТШПМ-1,5 - КВм, Гефест, Богатырь, ДСЕ и прочие.

Топки ТШПМ-1,5. Технические характеристики

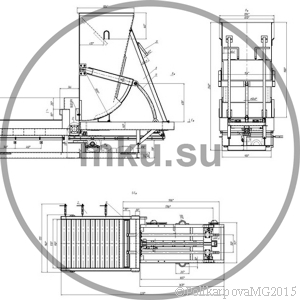

Устройство топки

Механическая топка ТШПМ 1,5 состоит из:

• водоохлаждаемой решетки;
• основания топки;
• шурующей планки;
• каретки топки;
• рамы привода;
• привода каретки;
• угольного бункера;
• вентилятора;
• щита управления топкой.

Топка ТШПм-1,5 работает в автоматическом режиме. При работе топки ТШПм-1,5 шурующая планка периодически через определенные промежутки времени совершает одно возвратно-поступательное движение. Предусмотрена технологическая защита котла и электродвигателей.

Принцип работы топки ТШПМ-1,5

Топка ТШПМ-1,5 представляет собой неподвижную водоохлаждаемую решетку. По решетке движется слой топлива при помощи трехгранной планки, которая совершает периодически возвратно-поступательное движение вдоль решетки. При движении планки вперед происходит значительное перемещение топлива в горизонтальном направлении,  также подъем его и переваливание через планку. При этом, если планка движется назад, то топливо смещается только на 15-25% от величины сдвига в прямом направлении. Для того чтобы надежно заполнить решетку топливом, а также произвести шуровку слоя происходит чередование ходов планки на разную длину.

Выбор движения планки зависит от характеристик топлива, длины решетки и тепловой нагрузки топки. При использовании угля с повышенной влажностью, а также содержанием мелочи от 0 до 6 мм более 50 % не рекомендуется заполнять бункер более чем до половины.

В топках предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топок ТШПм-1,5 регулируется изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.

Автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации в случае завершении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере,

Комплект поставки топки ТШПМ-1,5

Блок топочный ТШПМ 1,5 в сборе с рамой опорной, каретка, привод, планка шурующая, угольный бункер, коллектор вторичного дутья, решетки ограждения, запорная арматура, приборы КИП, щит автоматики, вентилятор поодува, паспорт и инструкция по эксплуатации топки ТШПМ-1,5.

Котельный завод "Росэнергопром" производит и реализует топки различных моделей. Купить топки ТШПМ-1,5 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Для предприятий, участвующих в тендерах завод изготавливает котлы по техническому заданию заказчика.
