Водогрейный котел 700 кВт РПК
Цена с НДС: 702900 q
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.

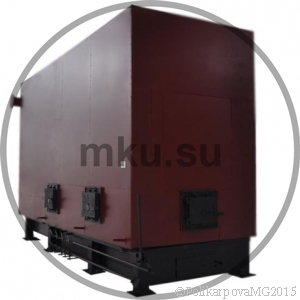

Водогрейный котел 700 кВт РПК
Водогрейный котел 700 кВт РПК используется для получения горячей воды номинальной температурой 115 °С на выходе из котла и рабочим давлением до 0,6 (6,0) МПа (кгс/см). Водогрейный котел с РПК используется в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Отапливаемая площадь котла 7000 м2, отапливаемый объем 21000 м3.
Вентилятор топки и дымосос обеспечивают водогрейному котлу 700 кВт РПК уравновешенную тягу. Для работы котла 700 КВт с РПК используется каменный и бурый уголь. Поставки водогрейного котла 700 кВт РПК осуществляются в комплекте с топкой РПК, приборами КИП, запорной арматурой, предохранительными устройствами, вентилятором. На котел 700 КВт с РПК может быть установлен дымосос, золоуловители, насосы, теплообменники, щит управления, система шлакоудаления, дымовая труба и система газоходов.
Ключевыми особенностями водогрейного котла 700 кВт РПК являются:
- высокий коэффициент полезного действия - вплоть до 83%;
- пеханический процесс сжигания топлива;
- минимальный потребление горючего - 104 кг/ч (условное топливо);
- небольшие габаритные размеры;
- удобство и простота эксплуатации;
- оптимальной гидравлической схеме;
- выход на мощность за 2-4 часа:
- минимальные качества используемой подпиточной воды;
- невысокая цена в сравнении с зарубежными и российскими аналогами.
Технические характеристики водогрейного котла 700 кВт РПК
| Наименование | Водогрейный котел 700 кВт РПК | |
| Мощность водогрейного котла Гкал/ч, (МВт) | 0,6 (0,7) | |
| Отапливаемая площадь при высоте потолка 3 м, м² | 7000 | |
| Топливо | Кузнецкий Д | Харанорский Б1 |
| Низшая теплота сгорания, ккал/ч | 5230 | 2720 |
| КПД котла, не менее, % | 80 | 73 |
| Расход топлива, кг/ч | 124 | 302 |
| Расход условного топлива, кг/ч | 93 | |
| Температура уходящих газов, °C | Не более 196 | |
| Расход рабочей среды, м³/ч | 21 | |
| Температура воды, °C | 70-95 | |
| Давление рабочей среды, МПа (кгс/cм²) | 0,3-0,6 (3-6) | |
| Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) | не более 0,07 (0,7) | |
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | Не более 220 (22) | |
| Площадь зеркала горения, м² | 1,7 | |
| Габаритные размеры котельного блока, не более | ||
| Длина, мм | 2240 | |
| Ширина, мм | 1430 | |
| Высота, мм | 1985 | |
Конструкция котла
Водогрейный котел 700 кВт с топочным устройством с поворотными колосниками РПК изготавливается двухблочным. Блок водогрейного котлы 700 кВт с РПК состоит из стальных труб и листового проката. Трубная система котла гладкотрубная, горизонтальной компоновки. Топочное пространство выполнено газоплотным. Снаружи котел имеет каркас с установленной на нем теплоизоляцией и обшитый стальными листами. Топка РПК - это топка с наклонными, поворотными колосниками, она имеет несколько модификаций. Ряд поворотных колосников может быть установлен в задней части топки, в передней и по всему периметру топки. Это зависит от устройства канала шлакоудаления в вашей отопительной котельной. Устанавливается котел с наклонными колосниками в котельных с механическими золоудалением и ручной топливоподачей.
Водогрейный твердотопливный котел 700 КВт с топкой РПК прост в монтаже. Установка котла мощностью 700 КВт РПК начинается с монтажа топки, которая устанавливается на ровную бетонную поверхность. После чего устанавливается котел, конструкция закрепляется анкерными болтами. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор и дымосос.
Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.
Водогрейный котел 700 кВт РПК работает с уравновешенной тягой, обеспечиваемой вентилятором и дымососом. Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.
Работа водогрейного котла 700 кВт РПК
Водогрейный котел мощностью 0,7 МВт легко обслуживается. Топливо в котел загружается через топочную дверцу на колосниковую решетку, зола и шлак сбрасываются поворотными колосниками топки в канал шлакоудаления. Очистка золового короба производится по мере необходимости. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.
Обозначение котла. Водогрейные котлы мощностью 700 КВт имеют различное обозначение у различных производителей - котел КВр-700 К, котел КВр-700 КБ, котел-700, котел КВр-700 с наклонными колосниками, котел КВ-700 с поворотными колосниками котел, КВм-700 РПК , котел КВм 0,7 МВт, котел КВ 700, котел КВм 0,7 МВт, котел КВ 0,7 МВт.
Котельный завод "РЭП" производит и реализует водогрейные котлы с поворотными колосниками различных моделей. Купить водогрейный котел 700 кВт РПК можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
