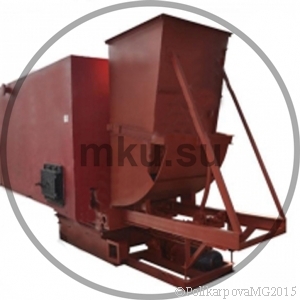

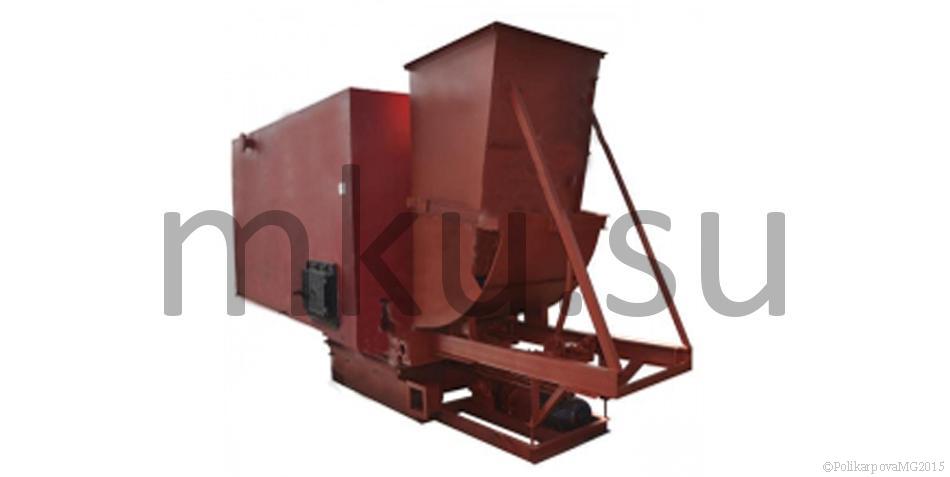

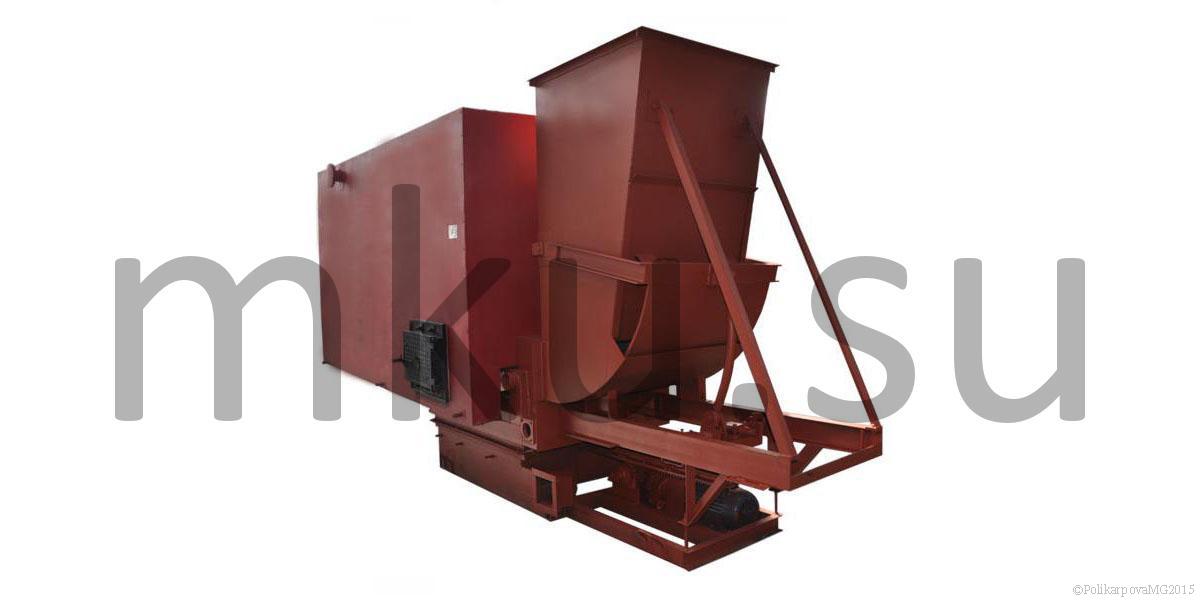

Водогрейный котел 700 кВт (0,7 МВт) работает с механической топкой ТШПМ-0,8. Котел работает с принудительной циркуляцией и принудительной тягой,которая обеспечивается вентилятором и дымососом. Отапливаемая площадь котлов 7000 м2, отапливаемый объем 21000 м3.
Водогрейный котел 700 кВт с ТШПМ поставляется в комплекте с топкой ТШПМ, КИП, запорной арматурой, предохранительными устройствами. Так же котел может быть укомплектован дымососом, золоуловителем, насосами, теплообменником, автоматикой, топливоподачей и шлакоудалением, дымовой трубой и системой газоходов.
Ключевыми особенностями водогрейного котла 700 кВт с ТШПМ является:
Наименование | Водогрейный котел 700 кВт | |||
Мощность водогрейного котла, Гкал/ч (МВт) | 0,6 (0,7) | |||
Отапливаемая площадь при высоте потолка 3 м, м² | 7000 | |||
Топливо | Кузнецкий Д | Харанорский Б1 | ||
Низшая теплота сгорания, ккал/ч | 5230 | 2720 | ||
КПД котла, не менее, % | 82 | 78 | ||
Расход топлива, кг/ч | 187 | 377 | ||
Расход условного топлива, кг/ч | 140 | |||
Температура уходящих газов, °C | Не более 200 | |||
Расход рабочей среды, м³/ч | 32 | |||
Температура воды, °C | 70-95 | |||
Давление рабочей среды, МПа (кгс/cм²) | 2,5-6 | |||
Гидравлическое сопротивление котла при перепаде температур 25°C, МПа (кгс/cм²) | не более 0,07 (0,7) | |||
Аэродинамическое сопротивление, Па (мм. вод. ст.) | Не более 320 | |||
Площадь зеркала горения, м² | 1,9 | |||

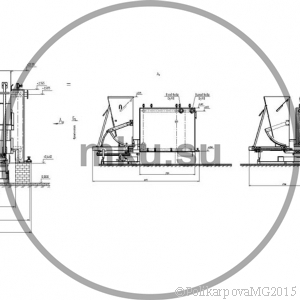

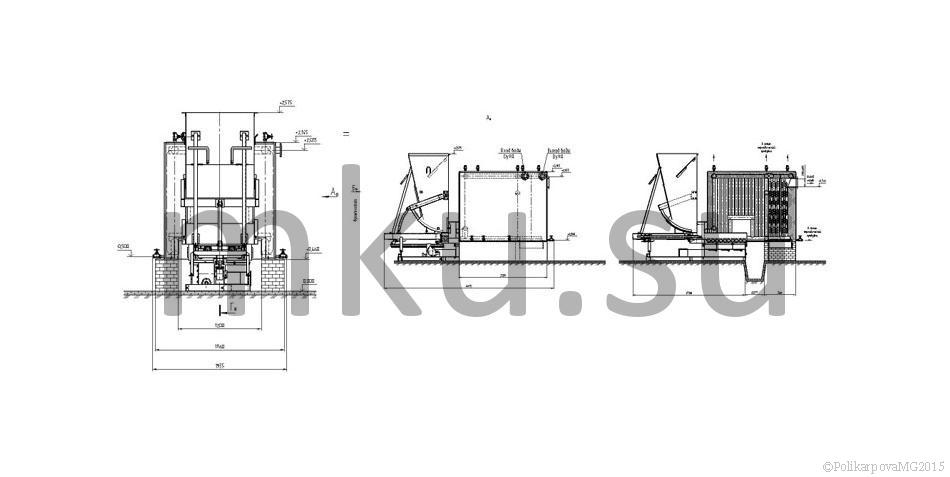

Габаритные размеры котельного блока с топкой, не более | ||||
Длина, мм | 4685 | |||
Ширина, мм | 1980 | |||
Высота, мм | 2575 |
Водогрейный котел 700 кВт с ТШПМ изготавливается из стальных труб и листового проката. В передней части котла располагается топочная часть располагаемая над механической топкой, в задней части котла два пакета конвективного блока, выход газов организован в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Котельный блок устанавливается на топку ТШПМ. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.
Водогрейный котел 700 кВт с ТШПМ легко монтируется. Монтаж котла мощностью 700 КВт с ТШПМ заключается в следующем: топка устанавливается на ровную бетонную поверхность, изготавливаются опоры под котел, монтируется котел, конструкция закрепляется анкерными болтами. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор и дымосос.
Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.
Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.
Водогрейный котел 700 кВт с ТШПМ прост в работе и обслуживании. Топливо подается в котельную с помощью скипового подъемника СКИП, грейфера либо скребкового или ленточного транспортера. Из транспортера топливоподачи топливо поступает в бункер механической топки ТШПМ. Привод топки ТШПМ приводит в движение секторный питатель топлива и шурующую планку. Секторный питатель открывается и на колосниковое полотно поступает топливо. Шурующая планка в котле производит возвратно поступательные движения. Шурующая планка котла представляет собой конструкцию из двух водоохлаждаемых труб круглого сечения и собственно планки в форме треугольника с большим углом наклона передней грани и меньшим углом наклона задней грани. При движении планки в котле по колосниковой решетке топки вперед происходит значительное перемещение частиц угля в горизонтальном направлении, и их подъем и переваливание через планку. Когда шурующая планка движется назад, то уголь смещается не более чем на четверть от величины сдвига в прямом направлении. Для надежного заполнения колосниковой решетки углем, а также осуществления шуровки слоя, делается чередование ходов планки на разную длину с различными интервалами времени. По мере сгорания топлива слой продвигается в конец колосниковой решетки и сбрасывается в канал шлакозолоудаления откуда удаляется в бункер золы и шлака, либо отвал.
Для обеспечения процесса горения в топку котла КВм вентилятором наддува подается воздух. Дымовые газы удаляются через дымовую трубу с помощью дымососа. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.
Обозначение котла. Водогрейные котлы мощностью 700 КВт имеют различное обозначение у различных производителей - котел КВм-700 К, котел КВм-700 КБ, котел-700, котел КВм-700 ШП, котел КВ-700-95, котел КВм-700 К, котел КВм-700 КБ, котел КВ 700, котел КВм-700-95, котел КВ-700-95, где м - механический котел, К - каменный уголь, Б - бурый уголь, 700 КВт, 95 - температура нагрева воды.
Котельный завод "РЭП" производит и реализует водогрейные котлы с ТШПМ различных моделей. Купить водогрейный котел 700 кВт с ТШПМ можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
