Водогрейный газовый котел 1 МВт
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Водогрейный газовый котел 1 МВт
Водогрейный газовый котел 1 МВт (1000 кВт) применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Устанавливается в стационарных производственных и отопительных котельных, а также в блочных модульных котельных МКУ и БМК. Отапливаемая площадь котлов 10000 м2, отапливаемый объем 30000 м3.
Водогрейный газовый котел 1 МВт работает под наддувом, обеспечиваемой газовой горелкой. Вид сжигаемого топлива: газ, возможно изготовление данной модели котла для сжигания дизельного топлива и мазута.
Водогрейный газовый котел 1 МВт поставляется в комплекте с КИП, запорной арматурой, предохранительными устройствами. Котел может быть укомплектован горелкой, щитом управления, дымовой трубой и системой газоходов.
Горелки бывают газовыми, дизельными, мазутными, комбинированными газ-дизель и газ-мазут.
Ключевыми особенностями водогрейного газового котла 1 МВт является:
- высокий коэффициент полезного действия - до 93%;
- минимальный потребление горючего;
- небольшие габаритные размеры;
- удобство и простота эксплуатации;
- оптимальной гидравлической схеме;
- работа в диапазоне нагрузок 30-115%;
- минимальные качества используемой подпиточной воды;
- невысокая цена в сравнении с зарубежными и российскими аналогами.
Технические характеристики водогрейного газового котла 1 МВт
| Наименование показателя | Водогрейный газовый котел 1 МВт | ||
| Мощность водогрейного котла, МВт (Гкал/ч) | 1,0 (0,86) | ||
| Топливо | Газ | Мазут | Дизель |
| Низшая теплота сгорания, ккал/ч | 8120 | 9260 | 10200 |
| КПД котла, не менее, % | 91 | 86 | 91 |
| Расход топлива, нм3/ч (кг/ч) | 116 | 108 | 93 |
| Температура уходящих газов, не более, 0С | 200 | 220 | 220 |
| Диапозон рабочего регулирования, % | 40-100 | ||
| Расход воды, м3/ч | 35 | ||
| Рабочее давление воды, МПа (кгс/см)2 | 0,3-0,6 (3-6) | ||
| Гидравлическое сопротивление котла, не более, МПа (кгс/см)2 | 0,1 (1,0) | ||
| Температура воды, °С | 70-95 (90-115) | ||
| Глубина топочной камеры, мм | 2390 | ||
| Эквивалентный диаметр, мм | 1390 | ||
| Длина, мм | 3400 | ||
| Ширина, мм | 1800 | ||
| Высота, мм | 1950 | ||
Конструкция котла

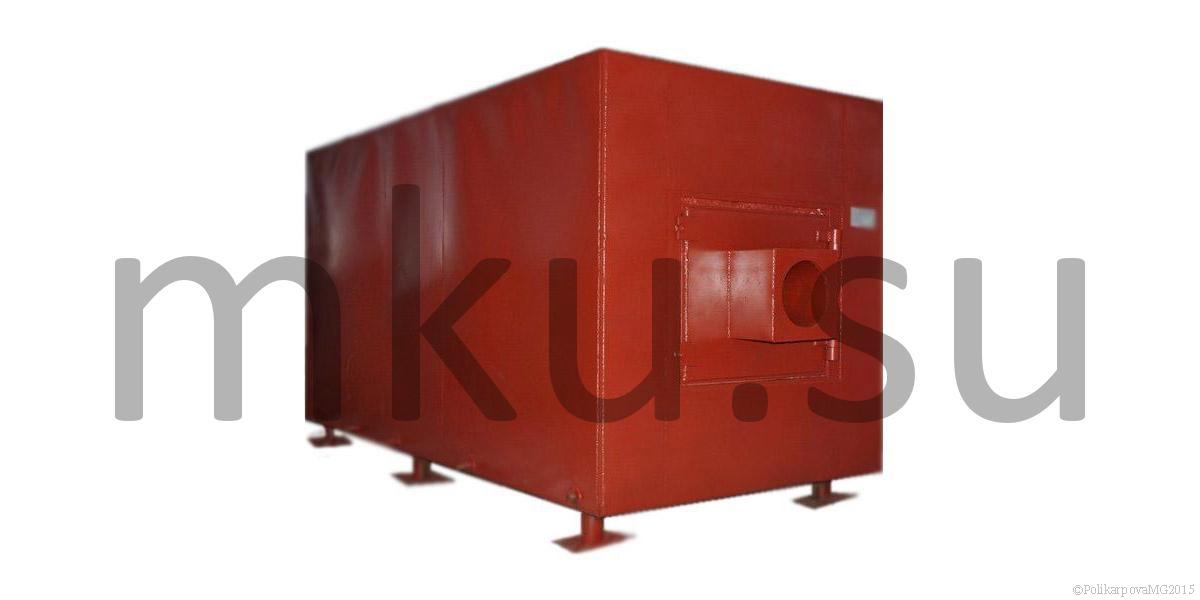

Котел 1 МВт газовый выполняется водотрубным. В передней части котла располагается топка, в задней, либо верхней части котла двухходовой конвективный пакет. Снаружи котел имеет каркас с установленной на нем теплоизоляцией и обшитый стальными листами. Сзади котел имеет взрывной клапан.
Фронтовая плита выполняется под различные виды горелок отечественного и импортного производства. Большой объем топочной камеры и ее оптимальная конструкция делают возможной работу котла с широчайшим видом горелок импортного и отечественного производства, в том числе марок UNIGAS, ECOFLAM, WEISTHAUPT, Oilon, ГБЛ, ГМГ, АПНД.
Топочное пространство выполнено газоплотным. Газоплотность топки обеспечивается вваркой стальной полосы между охлаждаемых труб котла. Конвективные пакеты выполняются в виде плотных регистров и вставляются в котле друг напротив друга в шахматном порядке. Устроенная таким образом поверхность нагрева имеет обширную полезную площадь, участвующую в передаче тепла, и максимальный коэффициент теплопередачи, горячие дымовые газы на выходе из котла охлаждаются до температуры 160-180 °С, в зависимости от вида топлива. Кроме того, организация данным образом трубной системы котла обеспечивает его компактность, что также является его неоспоримым преимуществом.
За счет небольшого водяного объема и гладкотрубной трубной системы, котел безопасен в эксплуатации, взрывоопасность котла в любых аварийных ситуациях отсутствует.
Водогрейный газовый котел 1 МВт имеет минимальные требования к качеству подпиточной воды. Скорости движения теплоносителя по трубам достигают 1-1,5 м/с, что турбулизирует поток и предотвращает отложение солей и накипи на стенках трубной системы котла. Коллектора котла имеют многочисленные перегородки, распределяющие поток теплоносителя таким образом, что в котле исключена возможность образования застойных зон и возникновения теплового напряжения в трубной системе котла и ее локальный перегрев. Высокие скорости и многоходовая схема движения воды обеспечивают высокую маневренность котла.
Конструктивно модели котлов на газе, дизеле и мазуте имеют различия в площади конвективной поверхности нагрева. Это сделано в связи с различиям в характеристиках сжигания топлива. В котлах на газе площадь поверхности нагрева больше и температура уходящих газов ниже, в мазутных котлах температура на выходе из котла выше, для исключения сернистой коррозии поверхностей нагрева. При установке соответствующих горелок котлы могут работать на двух видах топлива.
Изоляция водогрейного газового котла 1 МВт обеспечивает температуру наружной стенки не более 30 °С, выполняется из плит ПТЭ, устанавливаемых на трубную систему, обшитых сверху стальным листом.
Монтаж водогрейного газового котла 1 МВт
Котел поставляется максимальной монтажной готовности. Котельный блок устанавливается на ровную поверхность, подключается теплоноситель, горелка, настраивается автоматика, КИП и запорная арматура, сверху подводится газоход.
Обозначение котла. Водогрейные котлы мощностью 1 МВт имеют различное обозначение у различных производителей - котел 1 МВт газовый, котел 1000 кВт газовый, котел на газе 1 МВт, котел газовый 1 МВт, котел 1000 кВт газовый, котел 1 МВт, дизельный, котел 1 МВт мазутный.
Котельный завод "РЭП" производит и реализует водогрейные газовые котлы различных моделей. Купить водогрейный газовый котел 1 МВт можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
3D - тур по модульной котельной

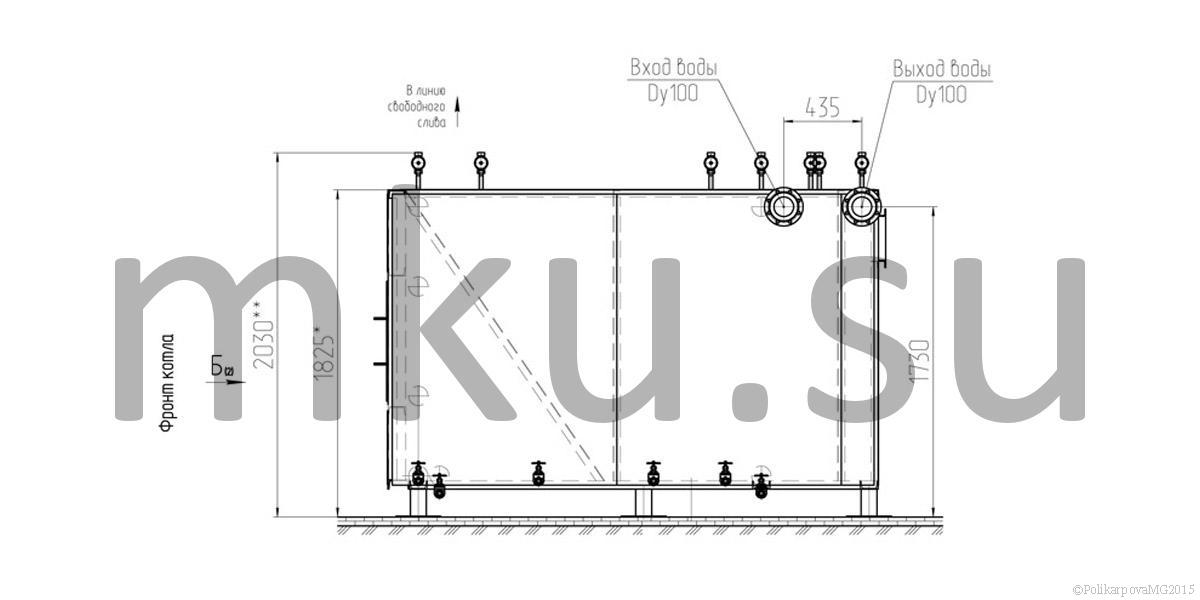

Чертежи
