Котлы 1,1 для котельных

Водогрейные котлы 1,1 для котельных устанавливаются для получения тепла и горячей воды и имеют следующие характеристики:

  • мощность 1,1 МВт;
  • отапливаемая площадь при высоте потолков 3 м3 - 11000 м2;
  • температура нагрева воды до 115 °С;
  • давление воды 0,6 (6,0) МПа (кгс/см);
  • топливо - уголь, дрова, газ, дизель, мазут.

Водогрейные котлы 1,1 МВт работают в котельных с открытыми и закрытыми системами теплоснабжения с принудительной циркуляцией воды.

Котлы на различных видах топлива имеют различную конструкцию.

Котлы 1,1 для котельных на угле

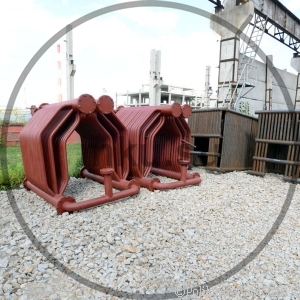

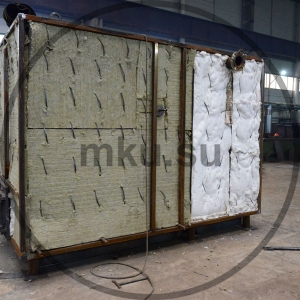

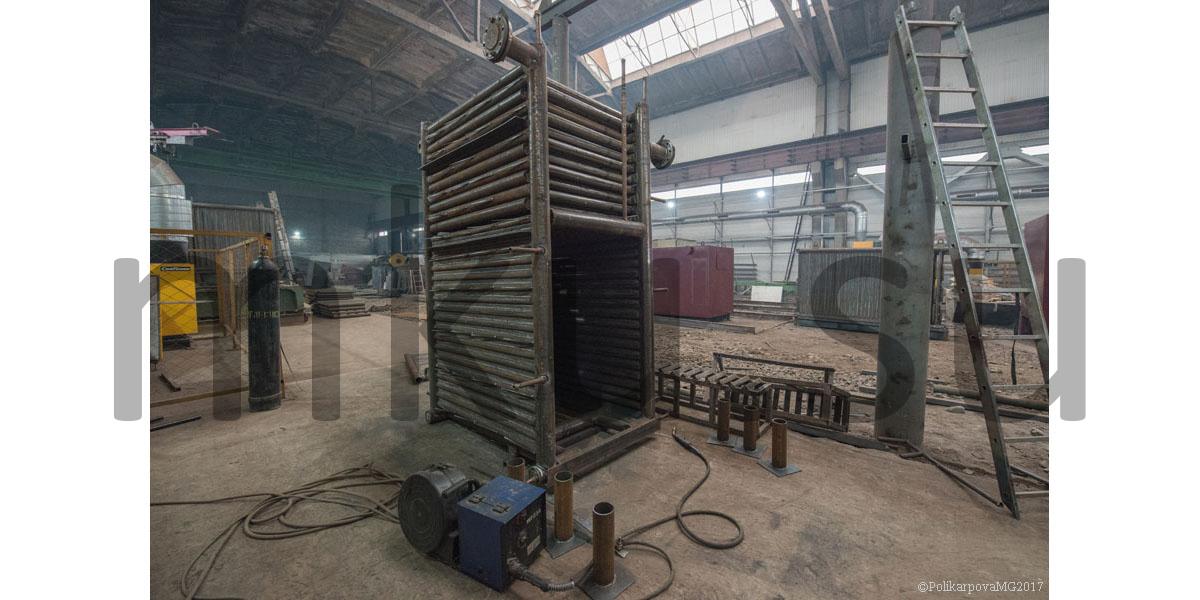

Котел 1,1 МВт имеет следующее устройство. Котельный блок состоит из топочной части и двух конвективных блоков. Топливо, сгорая, образует дымовые газы, которые омывают поверхности нагрева котла и передают им тепло, нагревают теплоноситель, из топочной камеры горячие газы поступают в конвективные пакеты, совершают там опускное и подъемное движение и выходят сзади и сверху котла в газоходы котельной. Теплоноситель поступает в котел через входной коллектор, и нагреваясь на 25 °С выходит через выходной. Трубная система котла имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшивается листовой сталью.

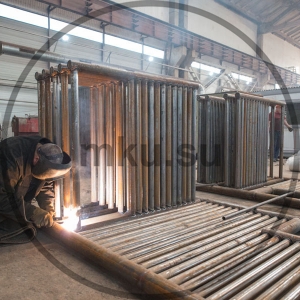

Стальные котлы КВр 1,1 изготавливаются гладкотрубными, при этом существует несколько видов топочных устройств:

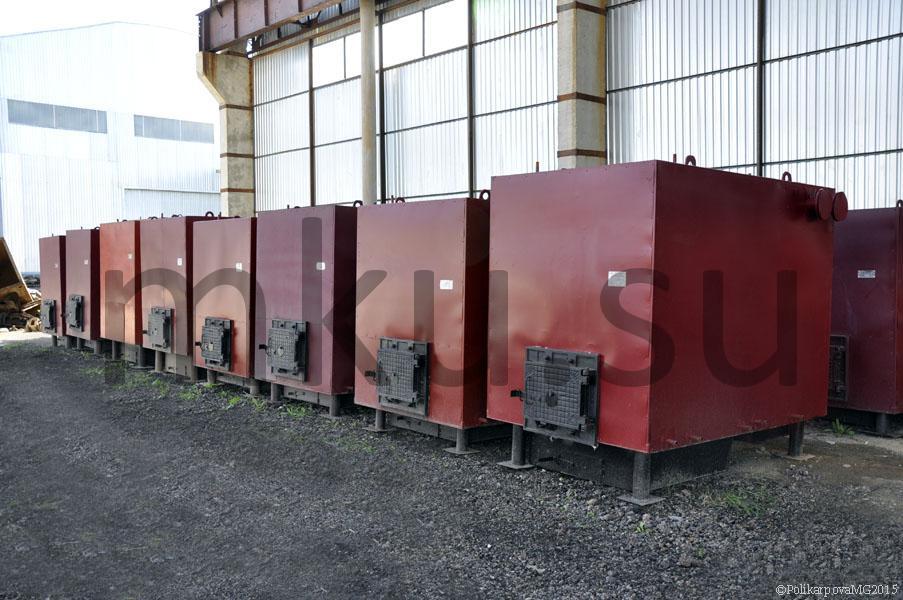

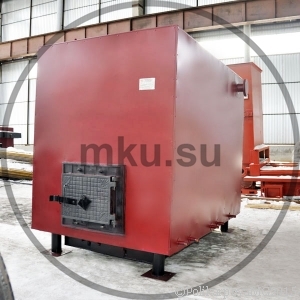

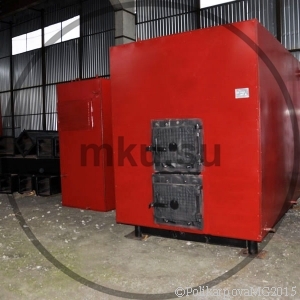

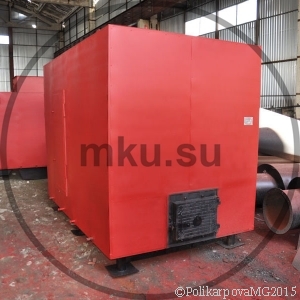

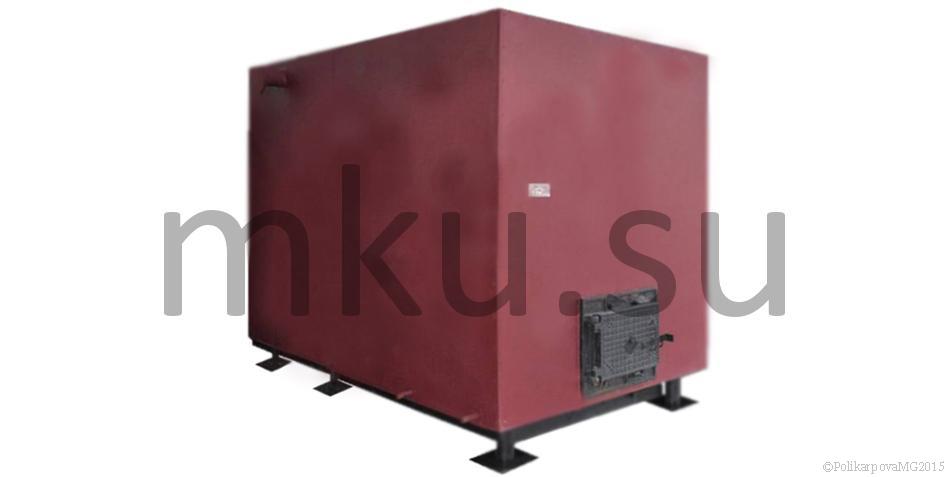

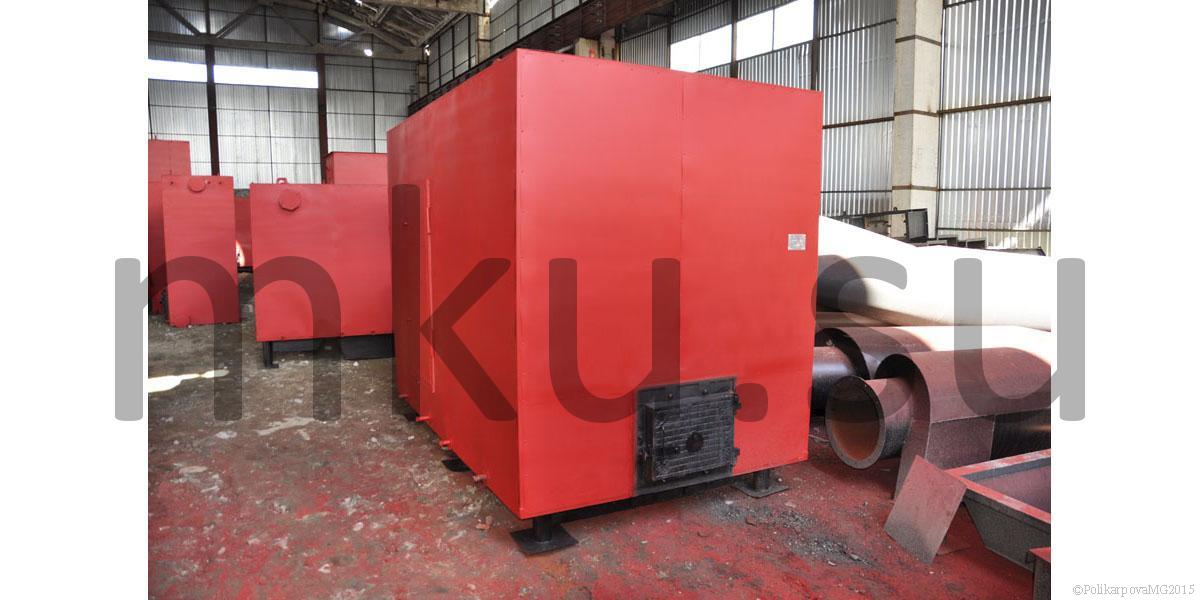

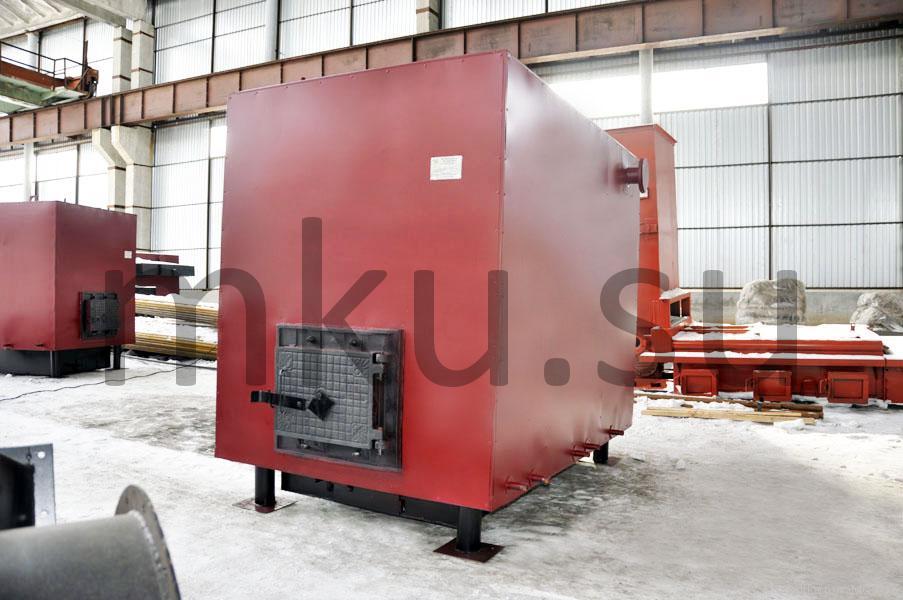

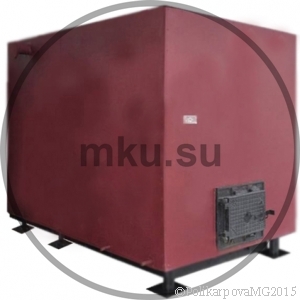

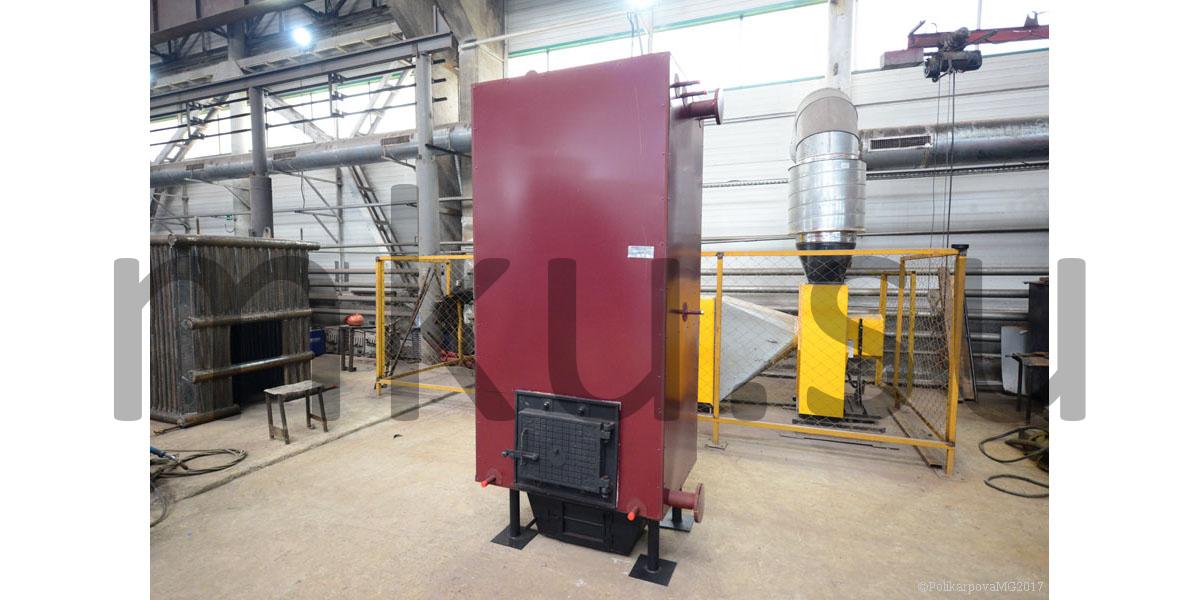

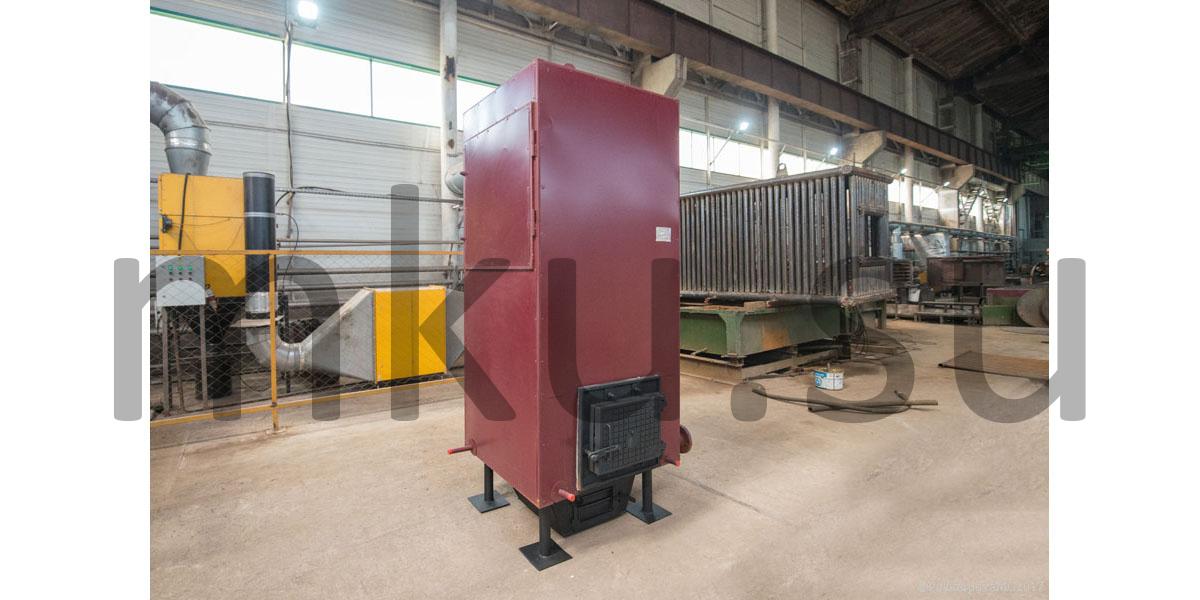

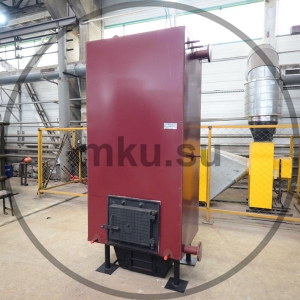

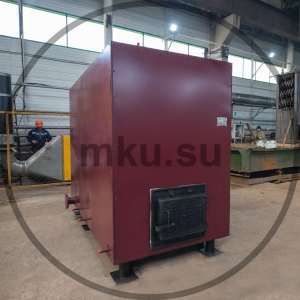

Котел для котельной с ручной топкой мощностью 1,1 МВт изготавливают готовым цельным блоком: котельный блок и слоевая топка. Топливо подается в топочную камеру кочегаром вручную через загрузочную дверцу. Внизу топки выполняется зольный короб с дверкой для очистки короба от золы и шлака.

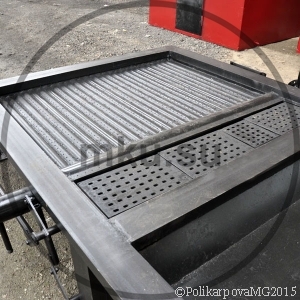

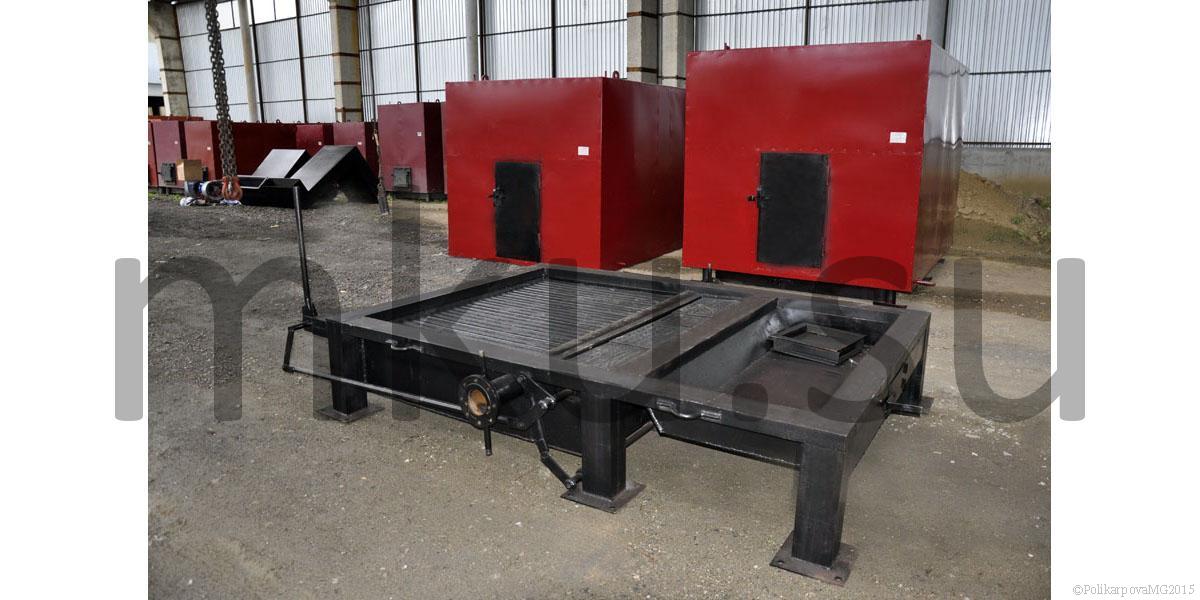

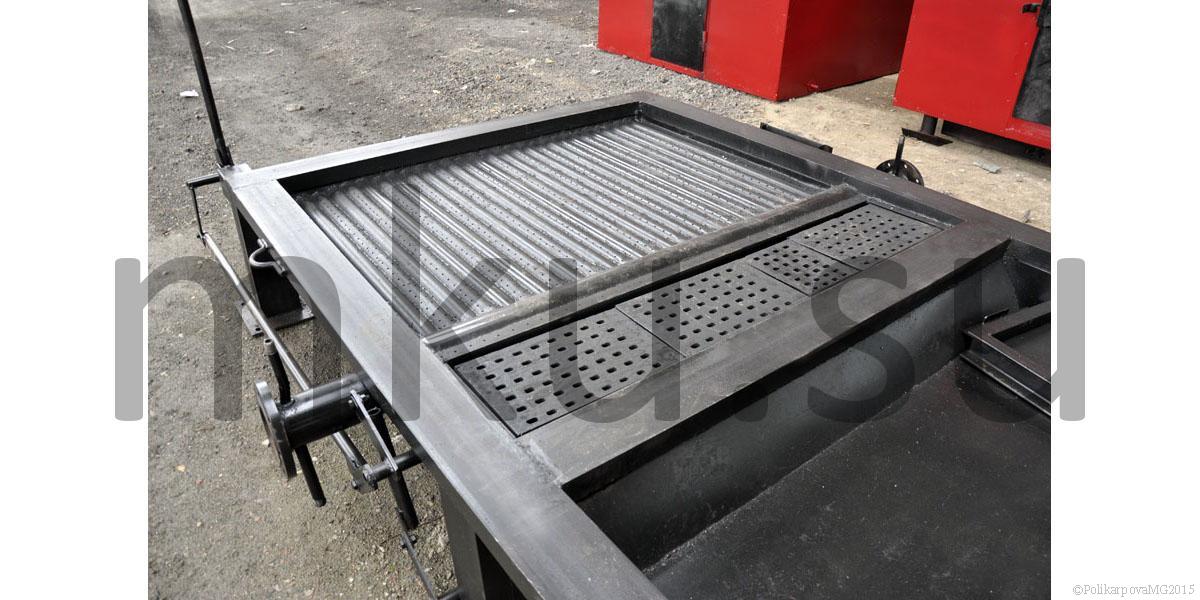

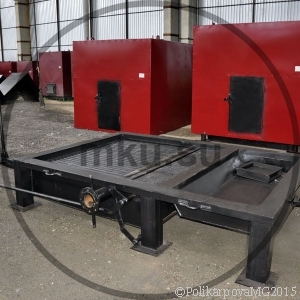

Котел для котельной топкой РПК мощностью 1,1 МВт изготавливают двухблочным: котельный блок и топка РПК. Топливо подается в топочную камеру кочегаром вручную через загрузочную дверцу. Внизу топки выполняется зольный короб с дверкой для очистки короба от золы и шлака. Топка РПК имеет ряд поворотных колосников, при повороте рычага поворотные колосники опрокидываются и накопившиеся зола и шлак сбрасываются в канал золоудаления, откуда тележкой или транспортером шлакоудаления удаляются из котельной.

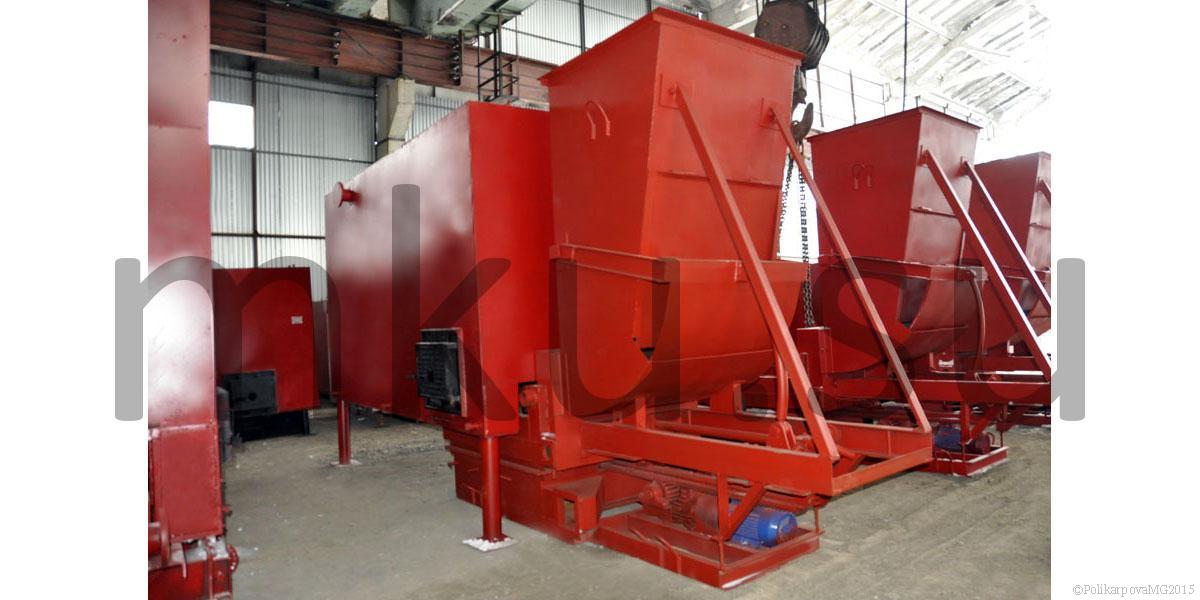

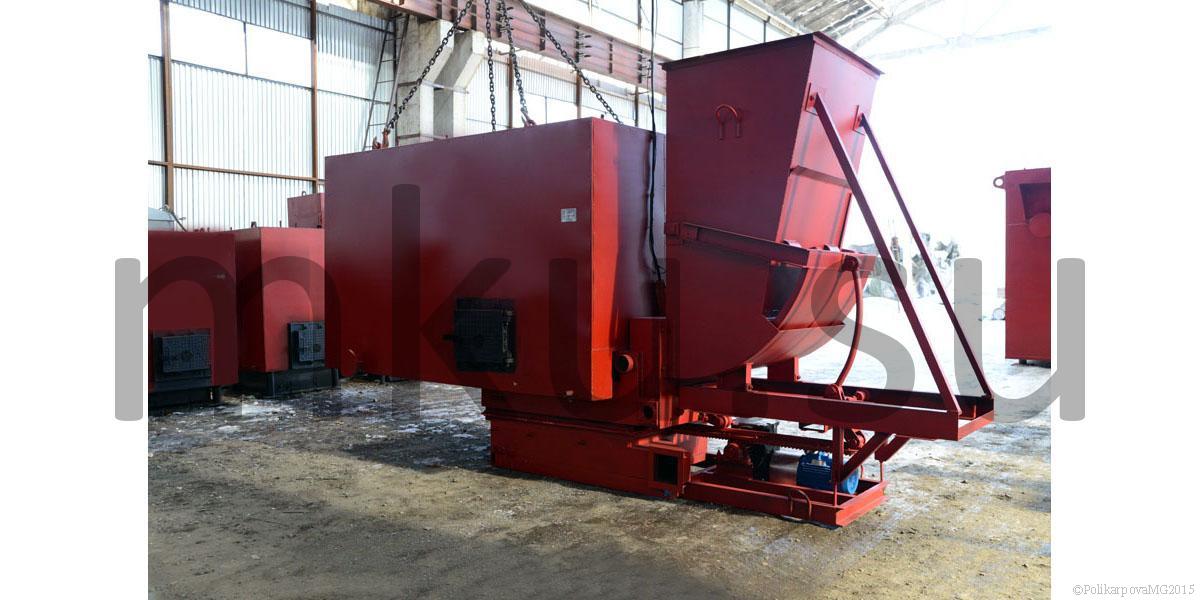

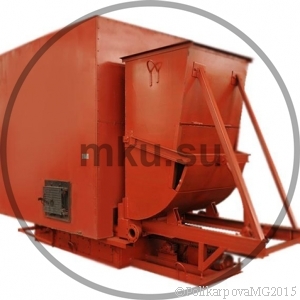

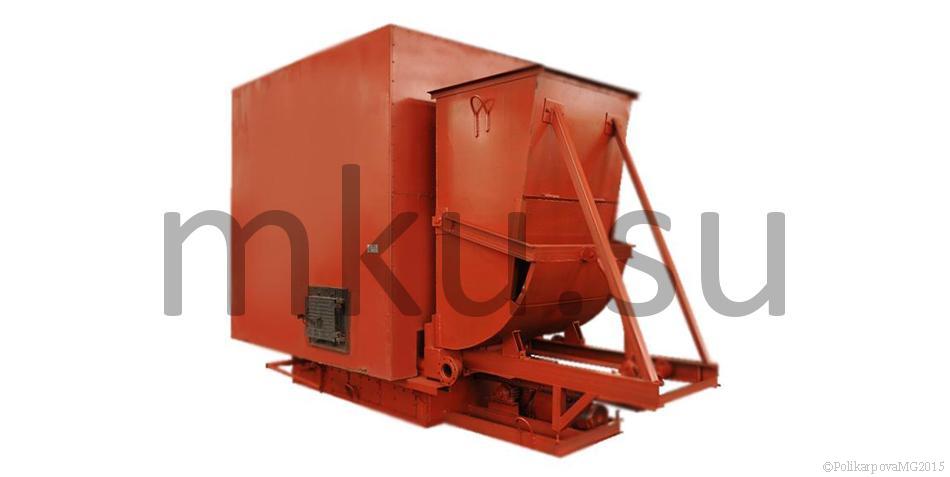

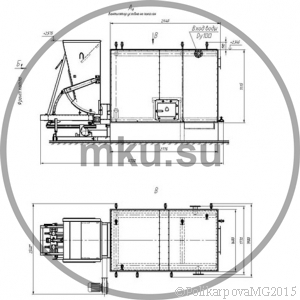

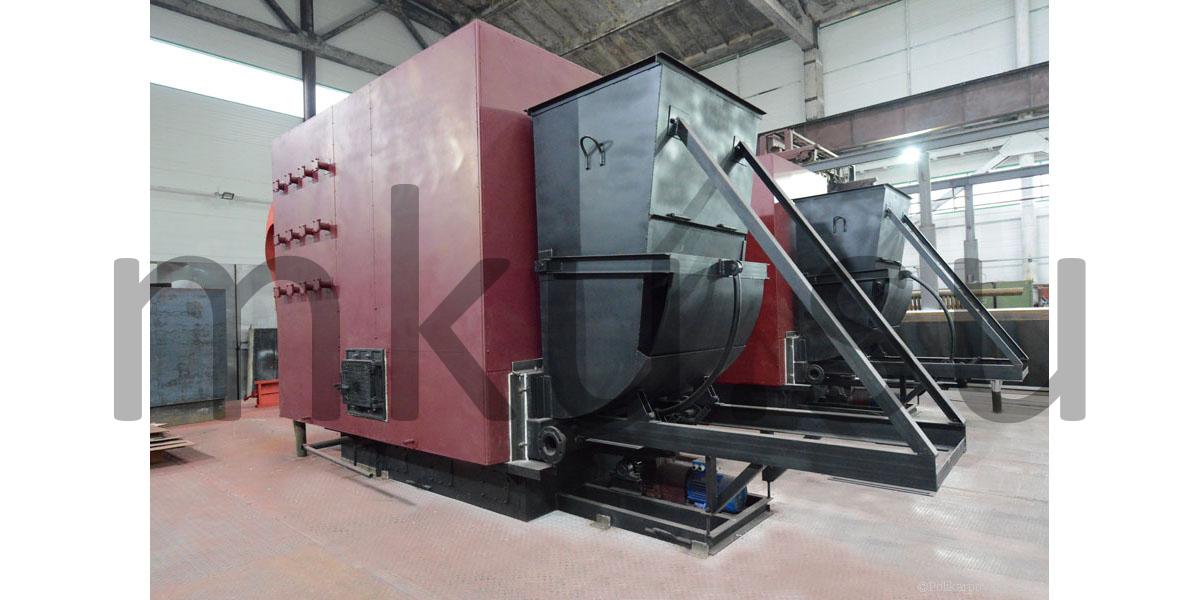

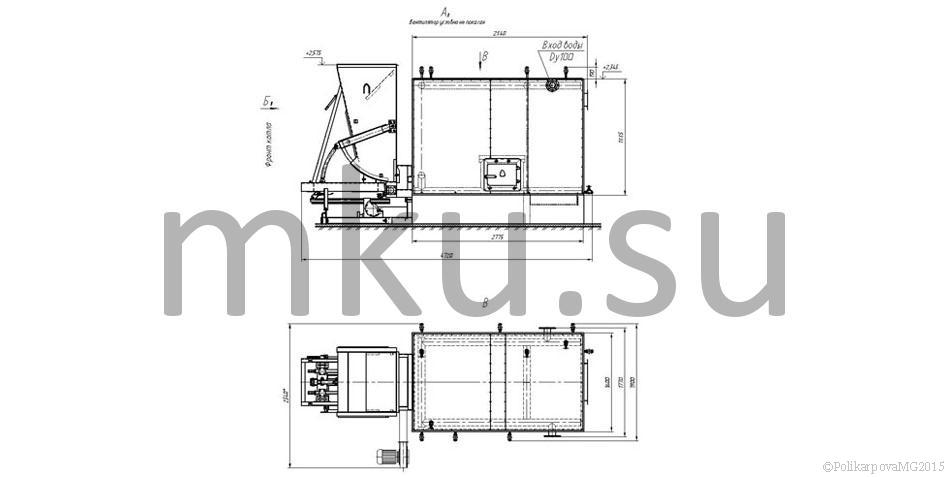

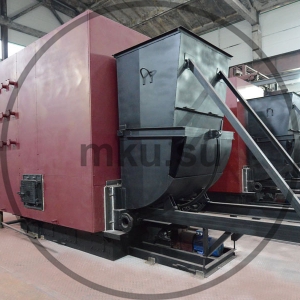

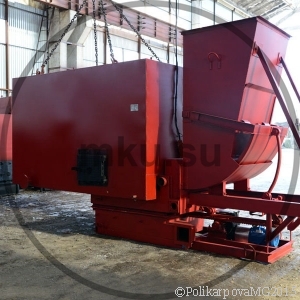

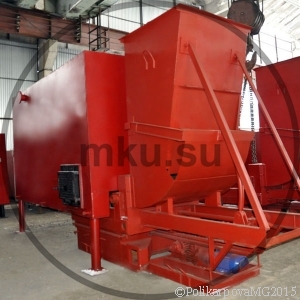

Котел для котельной топкой ТШПМ мощностью 1,1 МВт изготавливают двухблочным: котельный блок и топка ТШПМ. Топливо подается транспортером топливоподачи либо СКИП в бункер топки откуда поступает в топочную камеру котла, где сжигается. Горящий слой топлива с помощью шурующей планки топки перемещается в конец топочной колосниковой решетки, накопившиеся зола и шлак сбрасываются в канал золоудаления, откуда транспортером шлакоудаления удаляются из котельной.

Регулирование производительности котла осуществляется путем изменения количества подаваемого в топку топлива.

Котлы работают с вентилятором и дымососом.

Котлы 1,1 для котельных на дровах

Котлы КВр 1,1 КД для котельных, работающих на дровах имеют отличие от угольных. Это связано с тем, что дрова имеют больший объем и меньшую калорийность по сравнению с углем и для получения 1,1 МВт тепла, необходимо загрузка большего по объему топлива.

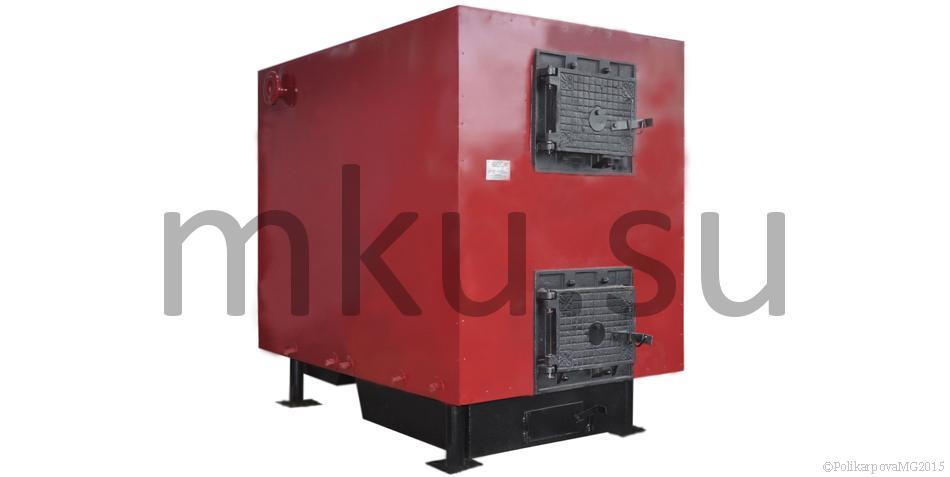

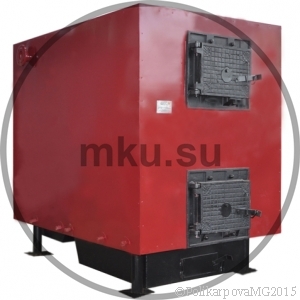

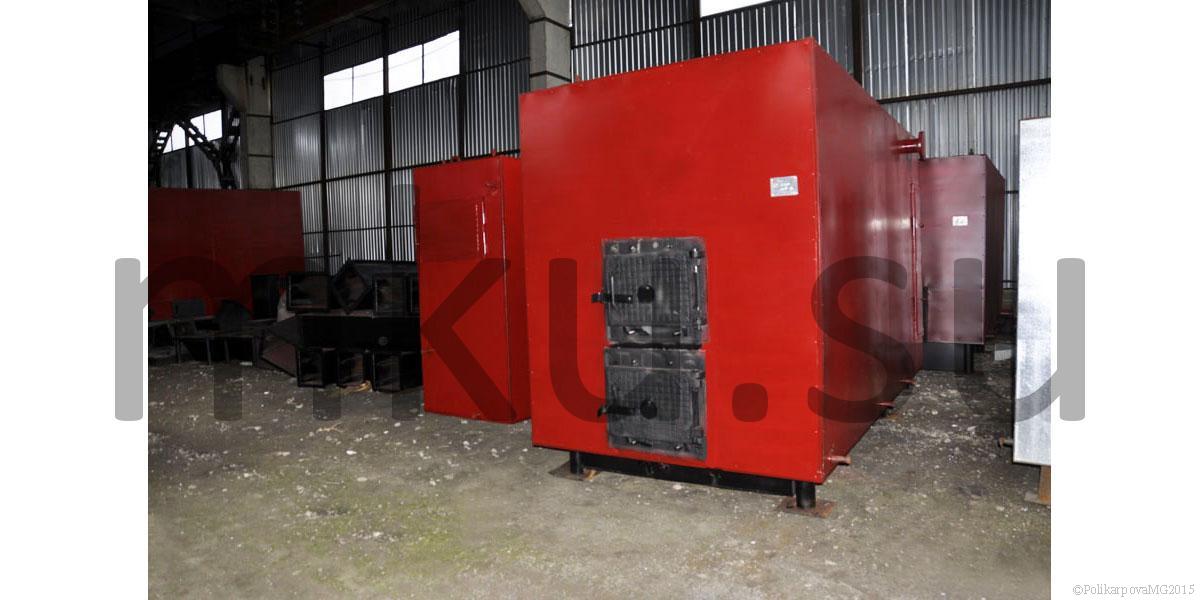

Котлы КВр-0,8 КД выполняются с ручными топками аналогично угольным, но имеют конструктивно отличие заключающееся в большем объеме топочной камеры и установке на фронте котла двух топочных дверей, одна над другой. Кроме того в котле устанавливается больше конвективных секций.

Подвод и отвод теплоносителя, движение газов организовано аналогично угольному котлу.

Котлы работают с вентилятором и дымососом.

Котлы 1,1 для котельных на газе и жидком топливе

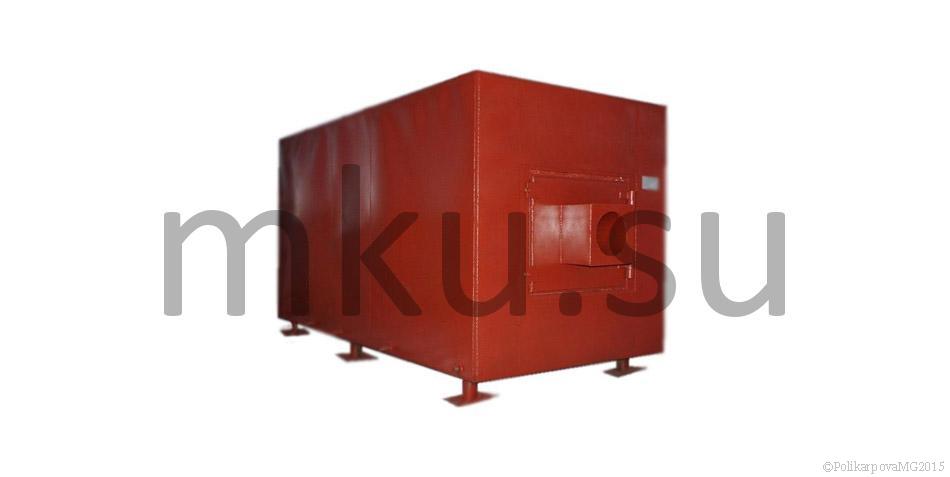

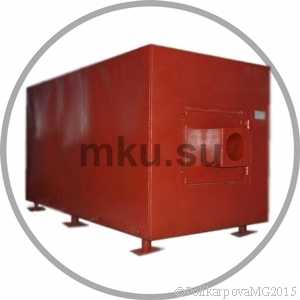

Котлы 1,1 на газовом и жидком топливе выполняются гладкотрубными и моноблочными, но внизу топочной камеры, вместо слоевой топки устанавливается еще одна топочная панель, а на фронте вместо топочной дверки выполняется отверстие под амбразуру горелки. Топливо в топку поступает через горелочное устройство, процесс его подачи полностью автоматизирован и регулирование производительности котла осуществляется автоматикой горелки.

Подвод и отвод теплоносителя, движение газов организовано аналогично угольному котлу.

Для работы котлов КВа 1,1 вентилятор и дымосос не требуется.

Технические характеристики котлов для котельных на различных видах топлива мощностью 1,1 МВт.

Параметры Топливо
Уголь Дрова Газ Мазут Дизель
ручная топка с РПК с ТШПМ
Отапливаемая площадь при высоте потолков 3 м2, м 11000
Низшая теплота сгорания, ккал/кг Кузнецкий Д/Харанорский Б1 Кузнецкий Д/Харанорский Б1 Кузнецкий Д/Харанорский Б1 2000 8120 9260 10200
5230/2720
КПД котла, не менее, % 80/73 80/73 82/78 80 91 86,5 91
Расход топлива, нм3/ч (кг/ч) 253/554 253/554 253/554 201 129 119 102
Температура уходящих газов, не более, °С 200 210 200 220 220
Диапозон рабочего регулирования, % 40-100
Расход воды, м3 44 44 38
Рабочее давление воды, МПа (кгс/см)2 0,3-0,6 (3-6)
Гидравлическое сопротивление котла, не более, МПа (кгс/см)2 0,07 (0,7) 0,02 (0,2) 0,07 (0,7)
Температура воды, °С 70-95 (90-115)
Аэродинамическое сопротивление, Па (мм.вод.ст), не более 300 80 750
Площадь зеркала горения, м2 1,9
Глубина топочной камеры, мм - - 2390
Эквивалентный диаметр, мм - - 1390
Длина, мм 3020 3020 4720 3330 3400
Ширина, мм 1900 1940 1900 1950 1800
Высота, мм 2220 2575 2575 2200 1950



Котельный завод "РЭП" производит и реализует котлы различных моделей. Купить котел 1,1 МВт можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование модульных котельных и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
