Котлы 3,5 для котельных

Водогрейные котлы 3,5 для котельных устанавливаются для получения тепла и горячей воды и имеют следующие характеристики:

  • мощность 3,5 МВт;
  • отапливаемая площадь при высоте потолков 3 м3 - 35000 м2;
  • температура нагрева воды до 115 °С;
  • давление воды 0,6 (6,0) МПа (кгс/см);
  • топливо - уголь, газ, дизель, мазут.

Водогрейные котлы 3,5 МВт работают в котельных с открытыми и закрытыми системами теплоснабжения с принудительной циркуляцией воды.

Котлы на различных видах топлива имеют различную конструкцию.

Котлы 3,5 для котельных на угле

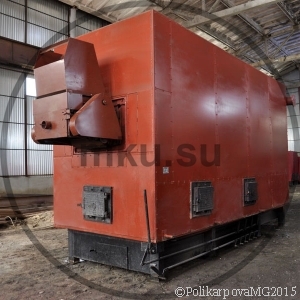

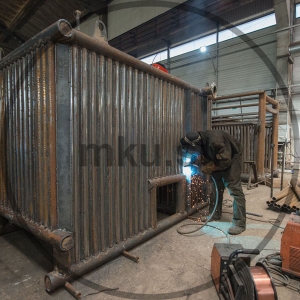

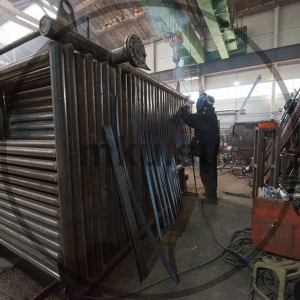

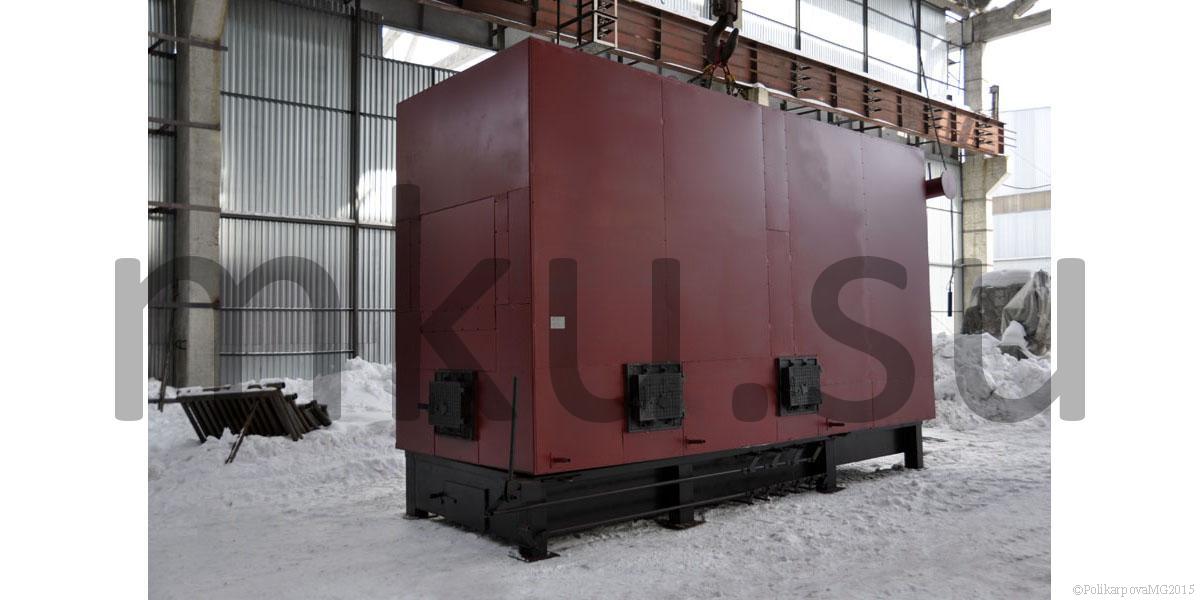

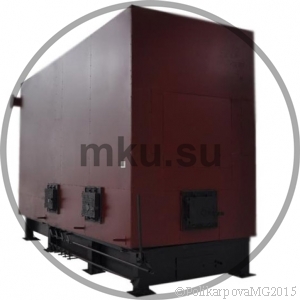

Котел 3,5  МВт имеет следующее устройство. Котельный блок состоит из топочной части и двух конвективных блоков. Топливо, сгорая образует дымовые газы, которые омывают поверхности нагрева котла и передают им тепло, нагревают теплоноситель, из топочной камеры горячие газы поступают в конвективные пакеты, совершают там опускное и подъемное движение и выходят сзади и сверху котла в газоходы котельной. Теплоноситель поступает в котел через входной коллектор, и нагреваясь на 25 °С выходит через выходной. Трубная система котла имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшивается листовой сталью.

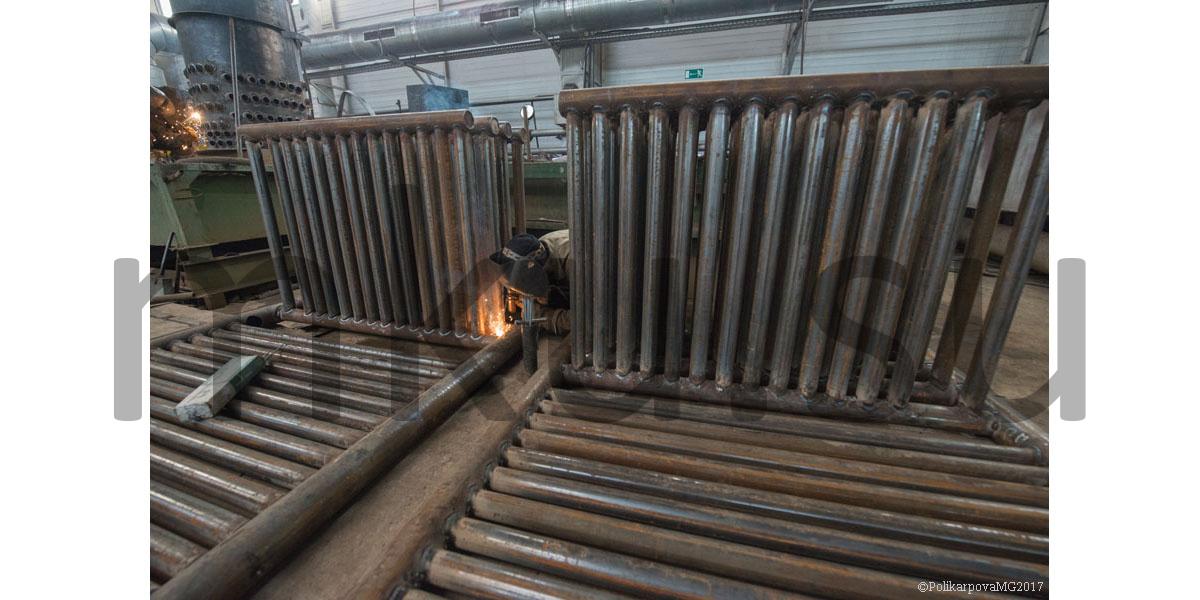

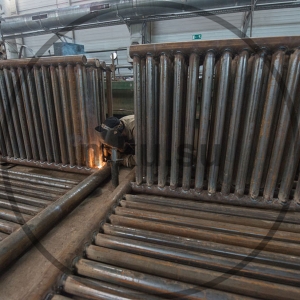

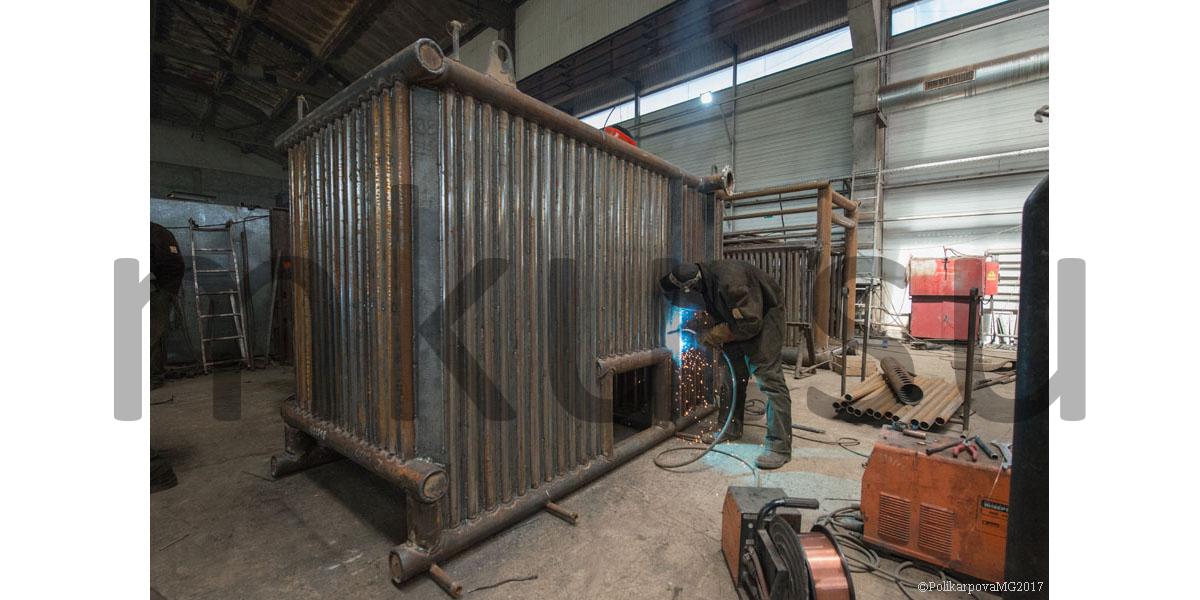

Стальные котлы КВм 3,5 изготавливаются гладкотрубными, при этом существует несколько видов топочных устройств:

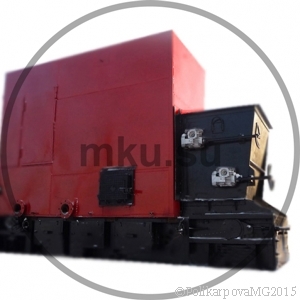

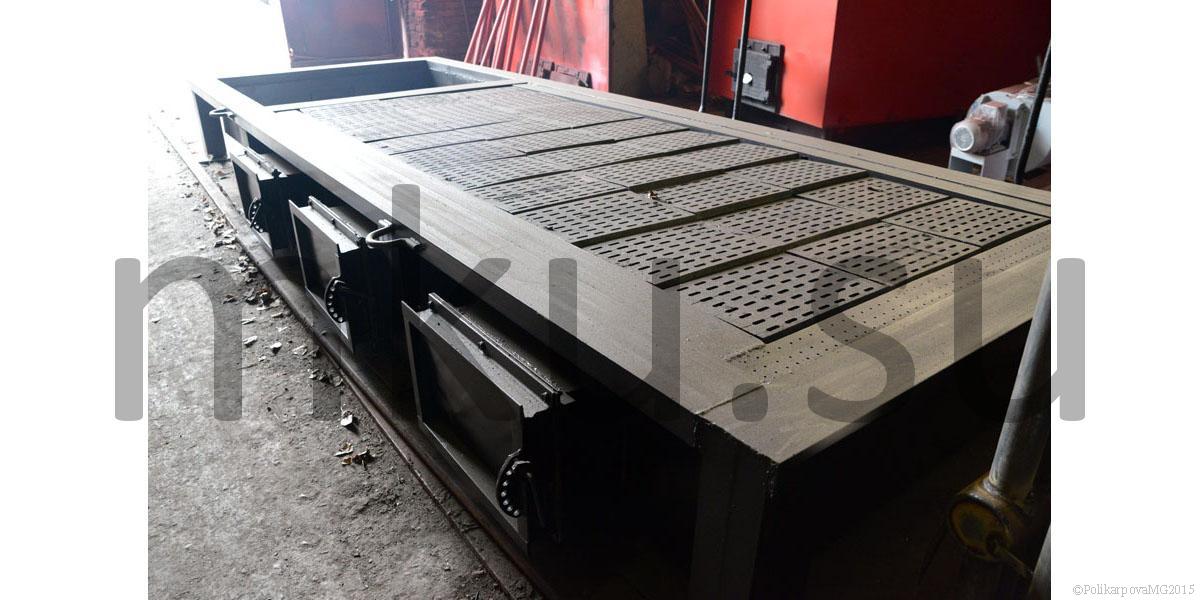

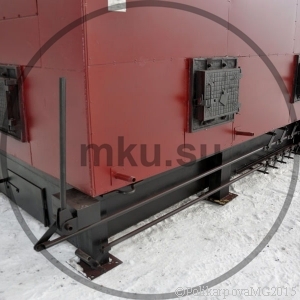

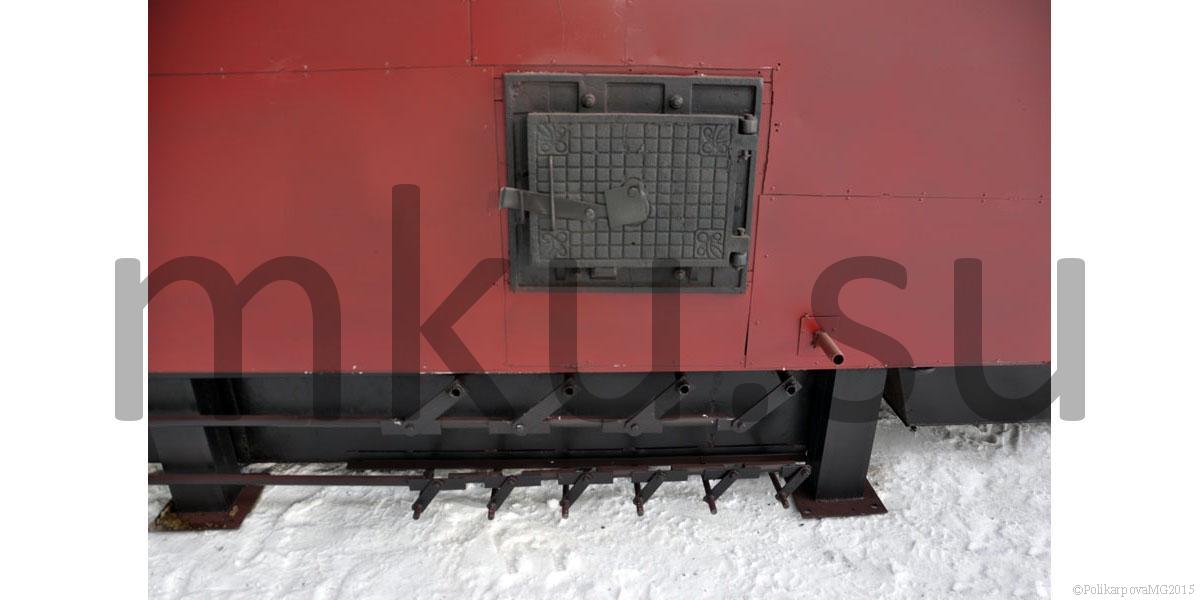

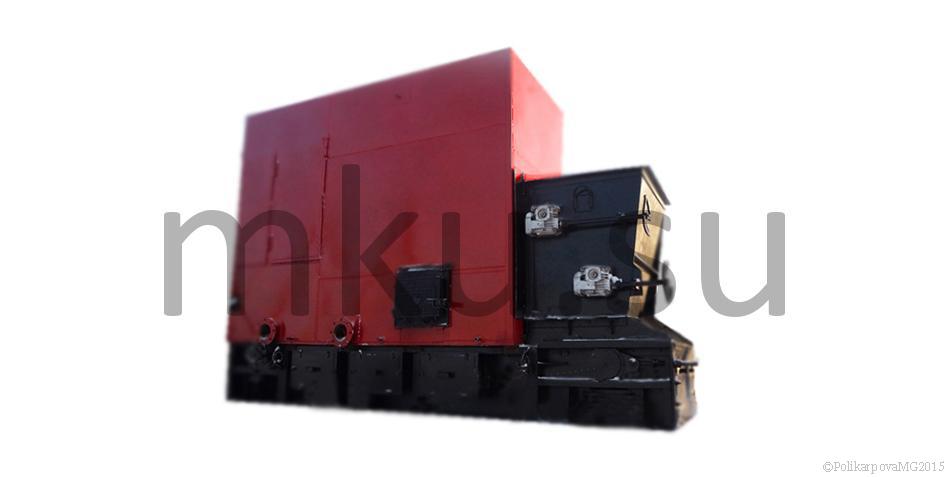

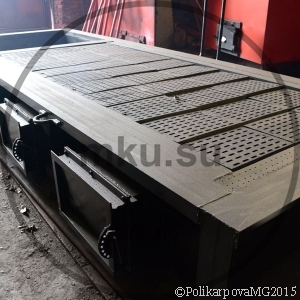

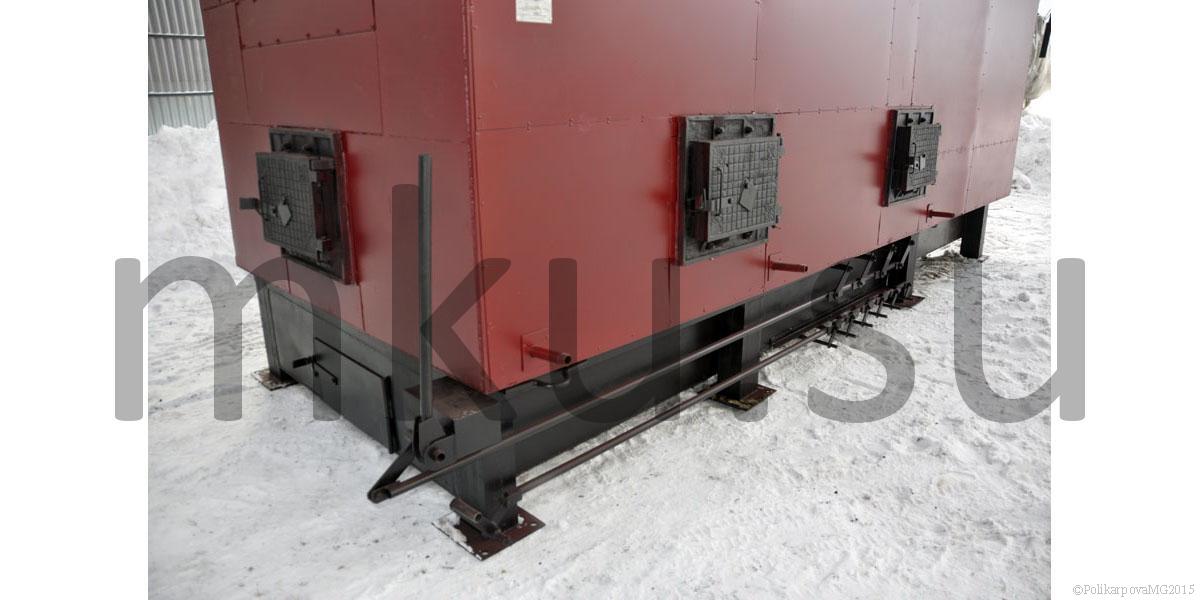

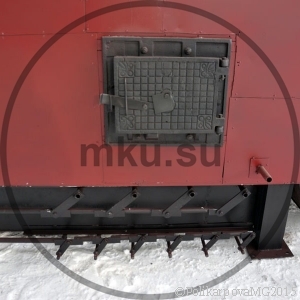

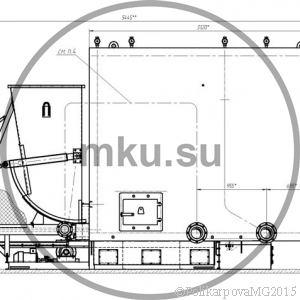

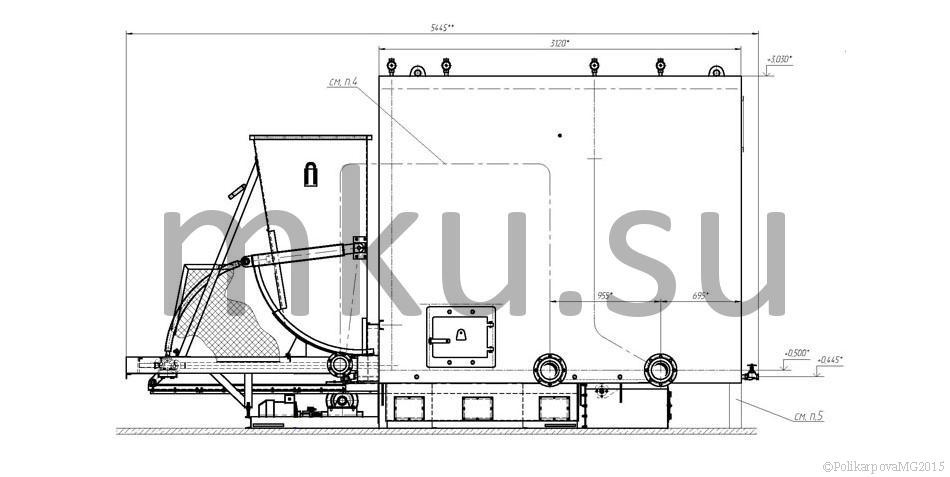

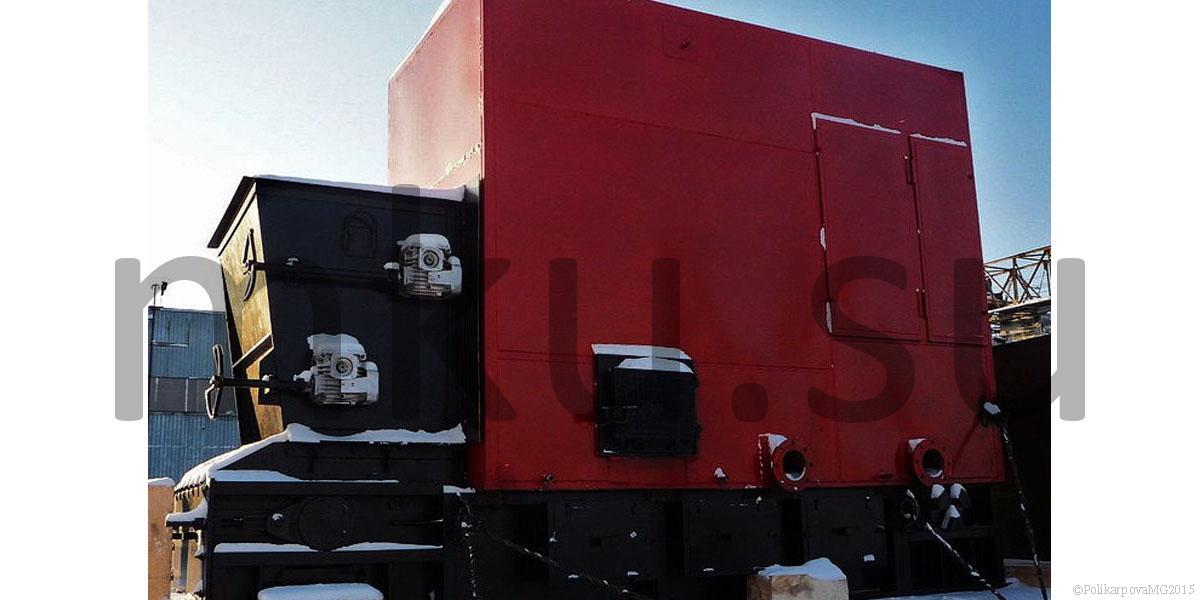

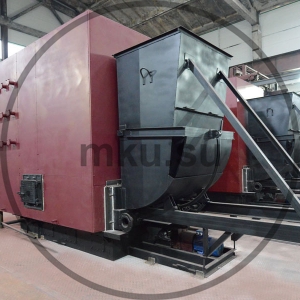

Котел для котельной топкой ЗП РПК мощностью 3,5 МВт изготавливают двухблочным: котельный блок и топка ЗП РПК. Котельная оборудуется механической системой топливоподачи и из топливного бункера топливо забрасываетелем подается в топочную камеру на слоевую топку РПК. Внизу топки выполняется зольный короб с дверкой для очистки короба от золы и шлака. Топка ЗП РПК имеет ряд поворотных колосников, при повороте рычага поворотные колосники опрокидываются и накопившиеся зола и шлак сбрасываются в канал золоудаления, откуда тележкой или транспортером шлакоудаления удаляются из котельной.

Котел для котельной топкой ТЛПХ мощностью 3,5 МВт изготавливают двухблочным: котельный блок и топка ТЛПХ. Топливо подается транспортером топливоподачи либо СКИП в бункер топки откуда самотеком поступает в топочную камеру котла, где сжигается. Горящий слой топлива вместе с колосниковым ленточным полотном топки перемещается в конец топки, накопившиеся зола и шлак сбрасываются в канал золоудаления, откуда транспортером шлакоудаления удаляются из котельной.

Котел для котельной топкой ТЛЗМ мощностью 3,5 МВт изготавливают двухблочным: котельный блок и топка ТЛЗМ. Котельная оборудуется механической системой топливоподачи и из топливного бункера топливо забрасываетелем ЗП подается в топочную камеру на слоевую топку ТЛЗМ. Горящий слой топлива вместе с колосниковым ленточным полотном топки перемещается в конец топки, накопившиеся зола и шлак сбрасываются в канал золоудаления, откуда транспортером шлакоудаления удаляются из котельной.

Регулирование производительности котла осуществляется путем изменения количества подаваемого в топку топлива.

Котлы работают с вентилятором и дымососом.

Котлы 3,5 для котельных на газе и жидком топливе

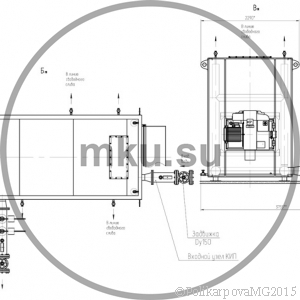

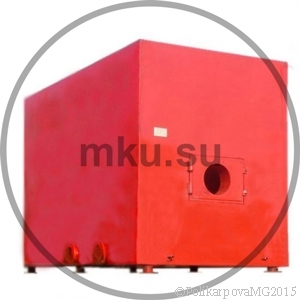

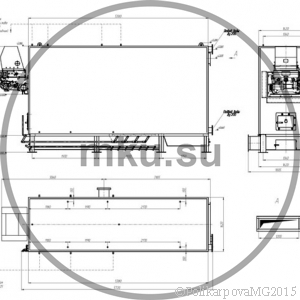

Котлы 3,5 на газовом и жидком топливе выполняются гладкотрубными и моноблочными, но внизу топочной камеры, вместо слоевой топки устанавливается еще одна топочная панель, а на фронте вместо топочной дверки выполняется отверстие под амбразуру горелки. Топливо в топку поступает через горелочное устройство, процесс его подачи полностью автоматизирован и регулирование производительности котла осуществляется автоматикой горелки.

Подвод и отвод теплоносителя, движение газов организовано аналогично угольному котлу.

Для работы котлов КВа 3,5 вентилятор и дымосос не требуется.

Технические характеристики котлов для котельных на различных видах топлива мощностью 3,5 МВт.

Параметры Топливо
Уголь Газ Мазут Дизель
с ЗП РПК с ТЛПХ с ТЛЗМ
Отапливаемая площадь при высоте потолков 3 м2, м 35000
Низшая теплота сгорания, ккал/кг Кузнецкий Д/Харанорский Б1 8120 9260 10200
5230/2720
КПД котла, не менее, % 85/79 91,5 87,5 91,5
Расход топлива, нм3/ч (кг/ч) 774/1601 404 370 321
Температура уходящих газов, не более, °С 200 200 220 220
Диапозон рабочего регулирования, % 40-100
Расход воды, м3 138 120
Рабочее давление воды, МПа (кгс/см)2 0,3-0,6 (3-6)
Гидравлическое сопротивление котла, не более, МПа (кгс/см)2 0,07 (0,7) 0,15 (1,5)
Температура воды, °С 70-95 (90-115)
Аэродинамическое сопротивление, Па (мм.вод.ст), не более 600 880
Площадь зеркала горения, м2 6,0
Длина, мм 6755 8010 7625 5000
Ширина, мм 2365 4740 5565 2300
Высота, мм 3620 3890 3540 2950



Котельный завод "РЭП" производит и реализует котлы различных моделей. Купить котел 3,5 МВт можно сделав заявку на сайте котельного завода или позвонить по телефону 8-800-700-17-43. Транспортирование модульных котельных и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
