Батарейные циклоны БЦ 2

Батарейные циклоны БЦ 2 применяют в угольных паровых и водогрейных котельных средней и малой мощности. Циклоны БЦ-2 осуществляют сухое улавливания золы, уносимой дымовыми газами из топок паровых котлов производительностью 6,5-25 т/ч и водогрейных котлов производительностью 4-10 Гкал/ч при сжигании твердого золосодержащего топлива.  Циклоны БЦ 2 устанавливаются в угольных котельных с котлами типа КЕ, ДКВР, а также КВ-ТС. Батарейные циклоны БЦ 2 устанавливают в газовом тракте после котла перед дымососом.

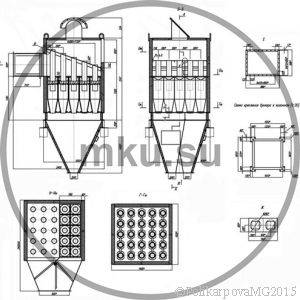

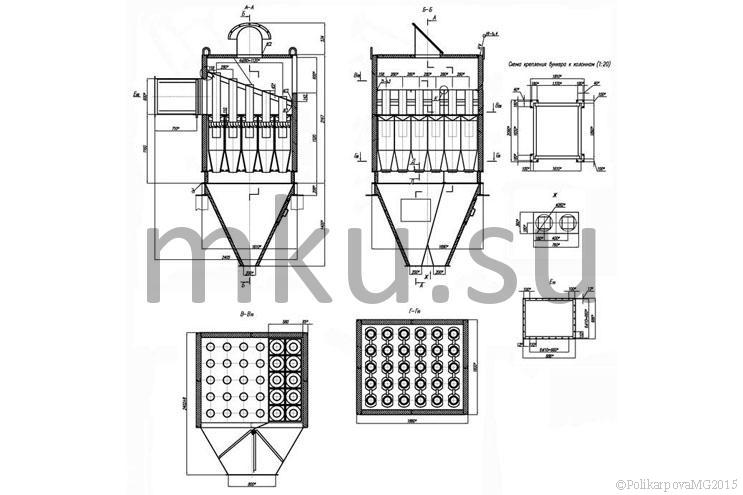

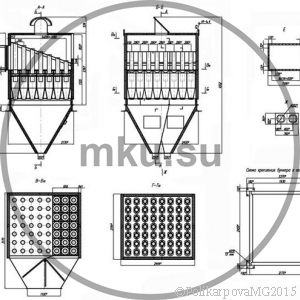

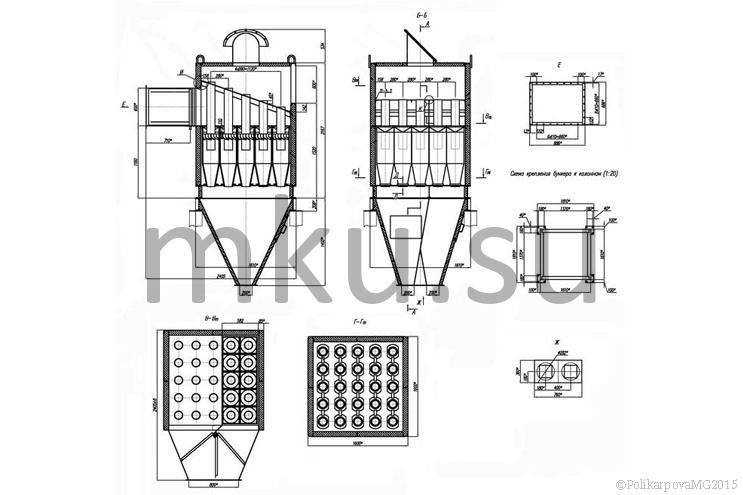

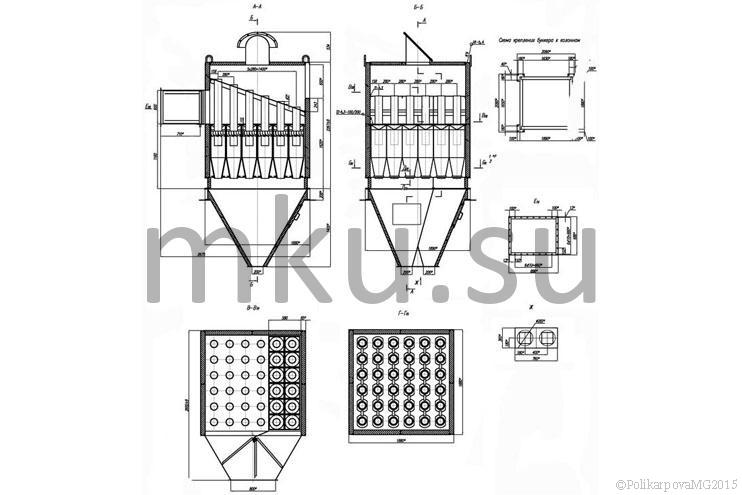

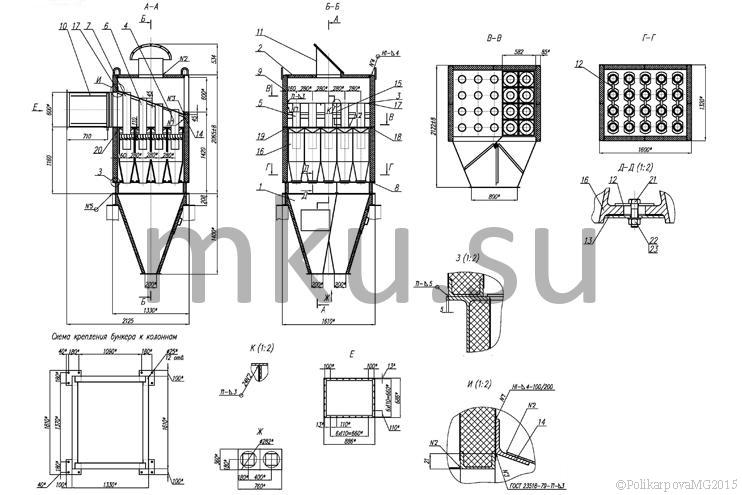

Устройство батарейных циклонов БЦ 2

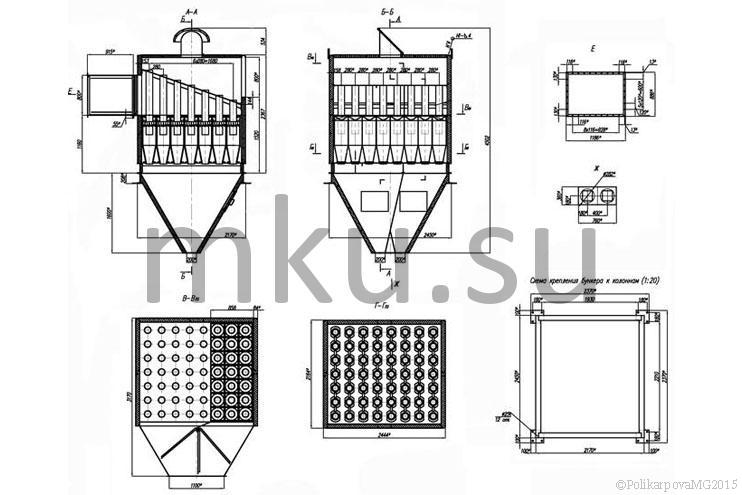

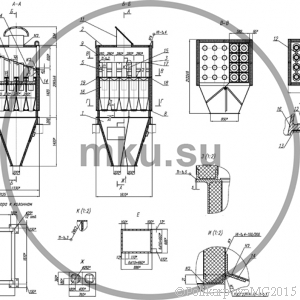

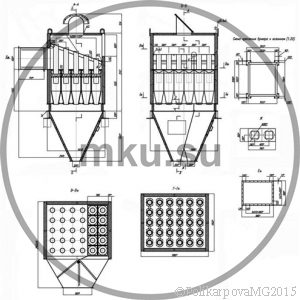

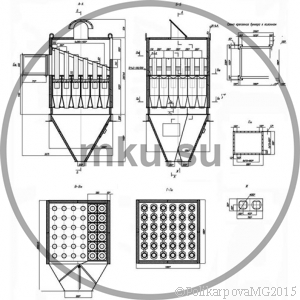

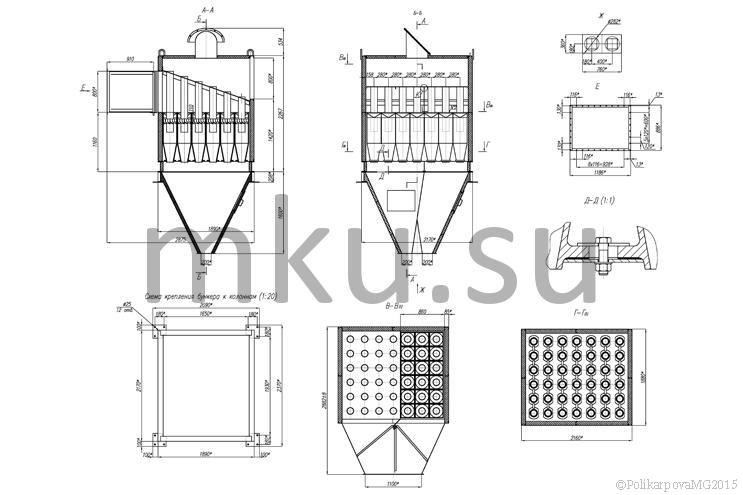

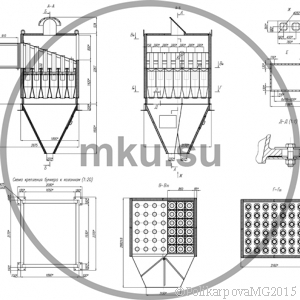

Батарейные циклоны БЦ 2 представляют собой золоуловитель, составленный из параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

В зависимости от типоразмера циклоны БЦ 2 имеют от 20 до 56 цельнолитых чугунных циклонных элементов, внутренний диаметр цилиндрической части которых равен 254 мм; элементы снабжены выхлопными трубами (направляющими аппаратами) типа "розетка" с углом наклона α = 25°.

Корпус батарейных циклонов БЦ 2 имеет две параллельно работающие секции. Такое устройство циклонов позволяет сохранять оптимальную скорость движения газов в циклонных элементах при переменных нагрузках (работа котельных в летний и зимний периоды) путем отключения соответствующих секций. Кроме того, секционирование исключает переток газов из одних элементов в другие через пылевой бункер.

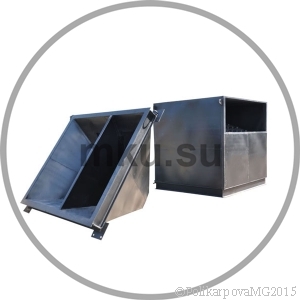

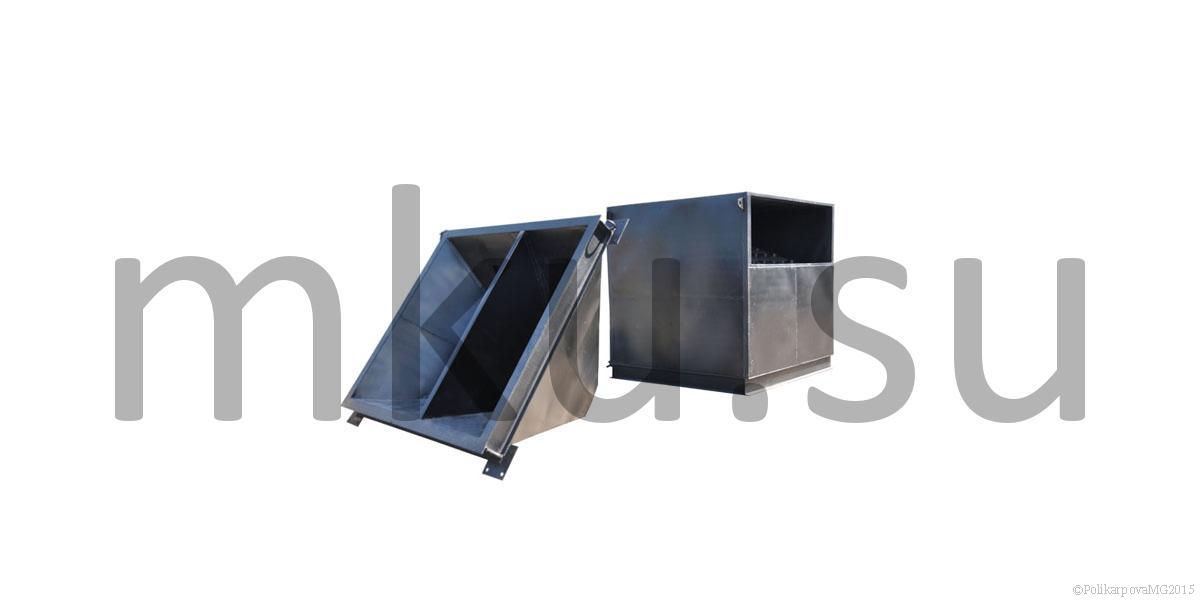

В каждой секции на крышках установлены предохранительные клапаны во избежание повреждения аппарата при взрывах или хлопках в процессе очистки взрывоопасных пылегазовых смесей. Корпус и бункер батарейных циклонов БЦ 2 изготовляют сварными из листовой стали. Сварные швы корпусов батарейных циклонов обеспечивают газоплотность всего циклона.

Модельный ряд производимых батарейных циклонов БЦ 2

Марка батарейного циклона БЦ Кол-во элементов Расход газа при 150oС,м3/с при сопротивлении, кГ/м2(Па) Габаритные размеры, мм Масса, кг, не более Рекомендуемая паропроизводительность котлов,
т/ч (теплопроизводительность, Гкал/ч)
длина ширина высота
БЦ-2-4х(3+2) 20 4,18-4,84 2120 1610 4010 3000 6,5
БЦ-2-5х(3+2) 25 5,25-6,07 2400 1610 4110 3700 6,5
БЦ-2-5х(4+2) 30 6,28-7,25 2400 1890 4110 4200 10,0 (4,0)
БЦ-2-6х(4+2) 36 7,55- 8.72 2680 1890 4210 4900 10,0 (4,0)
БЦ-2-6х(4+3) 42 8,77-10,15 2890 2170 4410 5500 15,0 (6,0)
БЦ-2-7х(5+3) 56 11,72-13.58 3170 2450 4510 7200 20,0 (8,0)

Основные параметры батарейных циклонов БЦ 2

Число чугунных циклонных элементов в батарейных циклонах определяется входной скоростью дымовых газов, которую рекомендуется принимать в пределах 20 - 25 м/с. Аэродинамическое сопротивление батарейных циклонов высокое - 80 - 90 кгс/м2. Температура очищаемого газа < 400°С. Максимальное разрежение - 15 кПа. Коэффициент гидравлического сопротивления 65. Эффективность очистки от пыли с диаметром частиц 20 мкм - 85. Допустимая запыленность газа для слабослипающихся пылей равна 75 г/м3, для среднеслипающихся пылей 35 г/м3.

Принцип работы циклонов БЦ 2

Запыленный газ попадает в секции циклонов БЦ 2 общим потоком, равномерно распределённым по всему входному сечению. Из этого потока запыленный газ подводится в элементы и начинает вращение из-за лопаток закручивающего аппарата. Двигаясь по инерции прямо, твердые частицы золы и пыли прижимаются к корпусу циклонного элемента и спускаются по конической части корпуса вместе с газовым потоком. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в трубу для выхлопов. Зола и пыль оседает вниз в сборочный бункер, откуда ее удаляют.

Для нормального функционирования батарейных циклонов БЦ 2 необходимо поддержание постоянного сопротивления при наименьшей нагрузке котла не менее двадцати килограмм на метр квадратный. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой. Кроме того, нужно полностью выгружать из бункера уловленную золу при остановке котла.

Котельный завод "РЭП" производит и реализует циклоны различных моделей. Купить батарейные циклоны БЦ 2 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
