Батарейные циклоны БЦ 259
Данный товар вы можете купить на нашем заводе.
Отправьте нам заявку и мы перезвоним вам в ближайшее время.
Батарейные циклоны БЦ 259
Батарейные циклоны БЦ 259 представляют собой пылеулавливающие аппараты, составленные из параллельно установленных стальных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер. Циклоны БЦ 259 осуществляют сухое улавливание золы, уносимой дымовыми газами из топок стационарных паровых или водогрейных котлов при сжигании твёрдого топлива. При гидравлическом сопротивлении 1200 Па циклоны имеют КПД до 90 %.
Модельный ряд производимых батарейных циклонов БЦ 259
| Марка циклона БЦ-259 | Количество элементов БЦ-259 | Расход газа, тыс. м³/ч | Габаритные размеры циклона | Масса, кг | Рекомендуемая паропроиз-водительность котлов, т/ч | ||
| Длина | Ширина | Высота | |||||
| Циклон БЦ-259-(3x2) | 6 | 4 | 1580 | 1430 | 3500 | 1820 | 0,93 (0,8) |
| Циклон БЦ-259-(3x3) | 9 | 6 | 1980 | 1502 | 3450 | 2500 | 2,0 (1,2) |
| Циклон БЦ-259-(4x3) | 12 | 8 | 2624 | 2208 | 4480 | 3200 | 2,5 (1,75) |
| Циклон БЦ-259-(4x4) | 16 | 9 | 2624 | 2208 | 4480 | 3600 | 3,84 (2,3) |
| Циклон БЦ-259-(4x5) | 20 | 13 | 2624 | 2208 | 4480 | 4000 | 4,0 (2,8) |
| Циклон БЦ-259-(6x4) | 24 | 16 | 2320 | 2770 | 4440 | 4970 | 6,5 (4,5) |
| Циклон БЦ-259-(6x5) | 30 | 20 | 2740 | 2770 | 4440 | 5770 | 6,5 (4,5) |
| Циклон БЦ-259-(6x6) | 36 | 24 | 3160 | 2770 | 4440 | 6580 | 10,0 (7,0) |
| Циклон БЦ-259-(6x7) | 42 | 28 | 3580 | 2770 | 5160 | 7720 | 10,0 (7,0) |
| Циклон БЦ-259-(6x8) | 48 | 32 | 4000 | 2770 | 5160 | 8610 | 15,0 (10,0) |
Котельный завод Энергопром осуществляет производство запасных частей циклонов БЦ 259:
- Элемент циклонный БЦ-259 - Т 323.01.01.000
- Элемент циклонный БЦ-259 - Т 323.01.01-01
- Элемент циклонный БЦ-259 - Т 323.01.01-02
- Элемент циклонный БЦ-259 - Т 323.01.01-03
Циклоны БЦ-259 предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых стационарных котлов паропроизводительностью 2,5-15 т/ч, а так же водогрейных котлов теплопроизводительностью 1-10 Гкал/ч при сжигании твердых золосодержащих топлив. Циклоны БЦ-259 устанавливают в газовом тракте за котлом перед дымососом.
Устройство циклонов БЦ 259

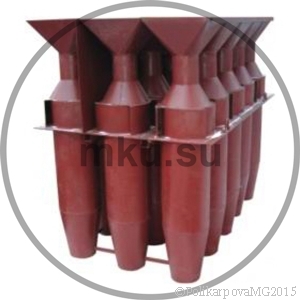

Батарейные циклоны БЦ-259 состоят из:
- набора стальных циклонных элементов диаметром 259 мм;
- выхлопных труб с закручивающими лопатками;
- решетки;
- опоры кожуха;
- верхней панели с теплоизоляцией;
- присоединительного патрубка;
- бункер.
Запыленный газ протягивают в секции золоуловителя одним общим потоком равномерно по всему входному сечению. Из общего потока запыленный газ поступает в циклонные элементы и получает вращение от лопаток закручивающего аппарата. Твердые частицы золы, двигаясь по инерции прямо, прижимаются к корпусу циклонов БЦ-259 и вместе с газовым потоком спускаются по конической части циклона, откуда ее периодически или непрерывно удаляют.
Циклоны БЦ-259 состоят из трех параллельно работающих секций. При низких нагрузках две секции отключают при помощи шибера. Это необходимо для сохранения оптимальной скорости движения газов в циклонных элементах при переменных нагрузках. Секционирование уменьшает возможность ухудшения степени очистки газов за счет их перетока из одних элементов в другие через пылевой бункер, связанного с неодинаковым гидравлическим сопротивлением отдельных элементов (неодинаковостью из изготовления и неравномерным распределением газа по отдельным элементам), неодинаковой пылевой нагрузкой на элементы.
Для нормальной эксплуатации БЦ-259 необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 40 кг/м2 за счет отключения одной секции. Не рекомендуется допускать подсосов наружного воздуха, не допускать переполнения бункера золой, а также полностью выгружать уловленную золу из бункера при остановке котла.
Котельный завод "РЭП" производит и реализует циклоны различных моделей. Купить батарейные циклоны БЦ 259 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.
